Вода и электричество — самое опасное сочетание в садоводстве. Малейшая трещина в изоляции кабеля насоса превращает грядки в зону риска. По статистике, большинство коротких замыканий в огороде происходит из-за неправильного монтажа уличных сетей. Обеспечить безопасность электрики в поливе можно только при строгом соблюдении норм монтажа. Правильный подход убережет технику от поломок, а владельца — от удара током.
Электрические компоненты системы полива и их риски
Основой автоматизации являются погружные и поверхностные насосы. Они перекачивают воду, но при повреждении обмотки могут подать ток в воду или почву. Контроллеры управляют процессом, а электромагнитные клапаны открывают подачу воды в нужные зоны. Датчики влажности и дождя дополняют систему, передавая сигналы о необходимости полива. Я однажды купил дешевый насос без защиты, и он сгорел через неделю из-за скачка напряжения. Основной риск здесь — утечка тока через влажные поверхности, что приводит к короткому замыканию или поражению человека.
Разбор степеней защиты IP для оборудования
Маркировка IP указывает на уровень защиты корпуса от пыли и влаги. Первая цифра означает защиту от твердых частиц, вторая — от воды. Для разных зон сада требуются разные классы. Внутри помещения достаточно IP44, но для улицы нужны более высокие показатели. Оборудование, которое постоянно находится в воде, должно иметь высший класс защиты. Я заметил, что многие новички ставят обычные коробки под навес, хотя там постоянно скапливается конденсат.
| Класс IP | Уровень защиты | Область применения в поливе | Пример устройства | Риск при ошибке |
|---|---|---|---|---|
| IP44 | Брызги с любого направления | Внутри помещения, сухие зоны | Блок управления в гараже | Залитие при протечке |
| IP65 | Струи воды, полная пылезащита | Под навесом, открытый воздух | Уличный выключатель | Коррозия контактов |
| IP67 | Кратковременное погружение | Зоны с возможным затоплением | Датчик уровня воды | Короткое замыкание |
| IP68 | Длительное погружение в воду | Внутри скважины или колодца | Погружной насос | Поражение током через воду |
| IP20 | Только защита от пальцев | Только сухие закрытые шкафы | Внутренние реле | Мгновенный пробой |
Заземление как основа безопасности
Заземление необходимо для отвода опасного напряжения в землю при пробое изоляции. Если насос или электропривод не заземлены, ток при утечке пойдет через тело человека. Это смертельно опасно, особенно при работе босиком на влажной почве. Правильный заземляющий контур создает путь с наименьшим сопротивлением для тока. Я всегда проверяю целостность заземляющего провода перед запуском системы весной.
- Выбор места для установки контура заземления вдали от водопровода.
- Рытье траншеи глубиной около 0,7 метра.
- Забивка стальных или медных стержней в грунт.
- Соединение стержней стальной полосой или толстым проводом.
- Установка зажима для подключения основного кабеля.
- Прокладка провода заземления к электрощиту.
- Замер сопротивления контура специальным прибором.

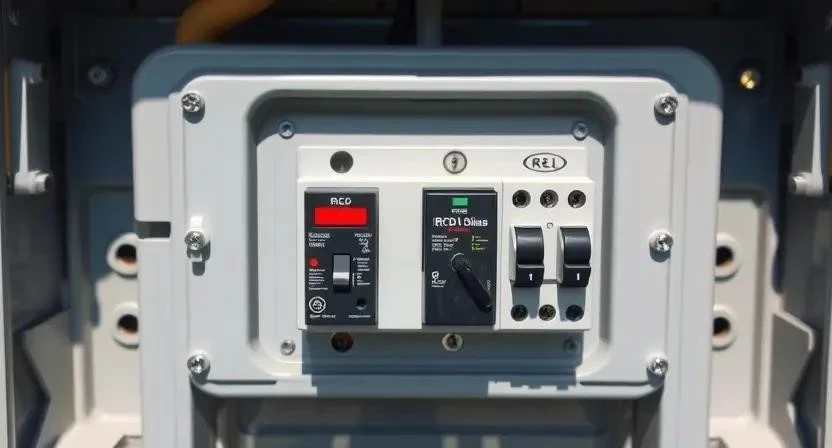

Установка УЗО и дифференциальных автоматов
Устройство защитного отключения (УЗО) мгновенно отключает питание при обнаружении утечки тока. Это единственный надежный способ избежать электрошока в саду. В отличие от обычного автомата, УЗО реагирует не на перегрузку, а на разницу токов фазы и нуля. Для уличных сетей полива я рекомендую выбирать ток утечки 10 мА или 30 мА. Чем ниже этот показатель, тем чувствительнее прибор. Дифференциальный автомат объединяет в себе функции защиты от короткого замыкания и утечки тока.
| Тип защиты | Что отключает | Защита от удара током | Защита от перегрузки | Причина срабатывания |
|---|---|---|---|---|
| Автомат | Цепь при КЗ | Нет | Да | Слишком мощный насос |
| УЗО | Цепь при утечке | Да | Нет | Повреждение изоляции |
| Диф. автомат | Цепь при КЗ и утечке | Да | Да | Любая неисправность |
| Предохранитель | Цепь при КЗ | Нет | Частично | Разрыв перемычки |
| Реле напряжения | Цепь при скачке V | Нет | Нет | Прыжок напряжения в сети |
Выбор и прокладка кабеля в огороде
Обычный бытовой провод в земле сгниет за пару лет. Нужен кабель с подходящей изоляцией, например, ВВГнг или специализированные кабели для грунта. Важно использовать ПНД-трубы или гофру. Это защищает жилу от механических повреждений и грызунов, которые обожают перегрызать пластик. Я заметил, что прокладка кабеля без трубы в песчаной почве приводит к его быстрому износу из-за трения о камни.
| Мощность насоса (кВт) | Длина линии (м) | Рекомендуемое сечение (мм²) | Тип кабеля | Примечание |
|---|---|---|---|---|
| 0.5 — 1.0 | до 20 | 1.5 | ВВГнг в ПНД | Минимальный просад |
| 0.5 — 1.0 | 20 — 50 | 2.5 | ВВГнг в ПНД | Снижение потерь |
| 1.5 — 2.5 | до 20 | 2.5 | ВВГнг в ПНД | Стандарт для скважин |
| 1.5 — 2.5 | 20 — 50 | 4.0 | ВВГнг в ПНД | Для мощных систем |
| 3.0+ | любая | 6.0 | ВВГнг в ПНД | Промышленный стандарт |
- Расчет глубины залегания кабеля (не менее 70 см).
- Подготовка траншеи с песчаной подушкой.
- Укладка ПНД-трубы подходящего диаметра.
- Затягивание кабеля в трубу с помощью стальной протяжки.
- Засыпка трубы грунтом и укладка сигнальной ленты.

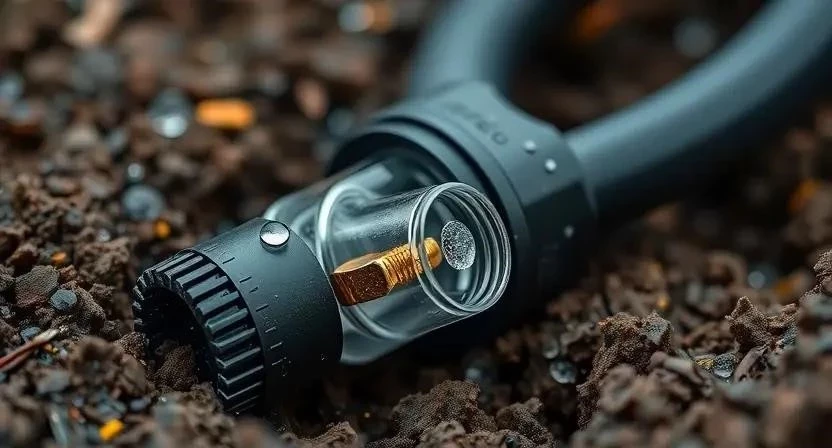

Герметизация соединений и распределительные коробки
Любое соединение проводов во влажной среде — это потенциальная точка отказа. Использование обычного скотча в земле недопустимо. Нужны герметичные муфты, клеммники с гелевым наполнением и коробки с классом IP67 или IP68. Правильная герметизация исключает попадание влаги, которая вызывает окисление меди и короткие замыкания. Я всегда использую термоусадку с клеевым слоем для всех уличных стыков.
- Термоусадочные трубки с внутренним клеевым слоем.
- Специализированные гелевые клеммники (WAGO с гелем).
- Распределительные коробки из ударопрочного пластика IP68.
- Силиконовые герметики для заполнения пустот.
- Резиновые уплотнительные прокладки для крышек.
- Гермовводы (сальники) для плотного прилегания кабеля.
- Эпоксидные смолы для заливки критических узлов.
- Влагостойкая изолента на каучуковой основе.

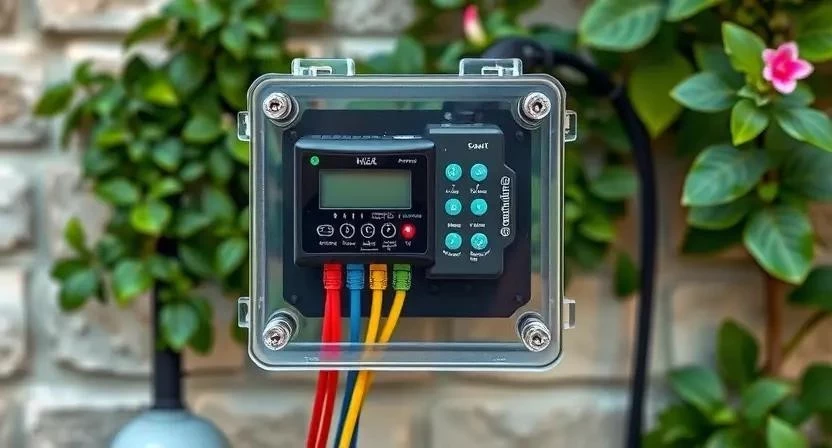

Безопасность автоматики и контроллеров
Блок управления поливом лучше размещать в сухом помещении. Если это невозможно, используйте защитный шкаф с вентиляцией. Дорогая электроника чувствительна к перепадам напряжения, которые часто случаются в садовых СНТ. Стабилизаторы и сетевые фильтры защищают платы контроллера от выгорания. Я всегда ставлю стабилизатор на контроллер, чтобы внезапная гроза или скачок в сети не убили всю автоматику.
Эксплуатация и сезонное обслуживание
Перед началом сезона необходимо проверить целостность изоляции всех кабелей. Консервация системы на зиму включает полное отключение питания. Это предотвращает срабатывание УЗО из-за конденсата или обледенения контактов. Я рекомендую продувать систему от воды, чтобы лед не раздавил трубы и не повредил электромагнитные клапаны.
| Месяц | Вид проверки | Что делать | Инструмент | Результат |
|---|---|---|---|---|
| Март | Визуальный осмотр | Проверка целостности гофры и кабелей | Глаза, фонарик | Отсутствие трещин |
| Апрель | Тест защиты | Нажатие кнопки «Тест» на УЗО | Кнопка УЗО | Мгновенное отключение |
| Май | Проверка тока | Замер напряжения на насосе | Мультиметр | Стабильные 220В |
| Сентябрь | Чистка контактов | Удаление окислов в коробках | Щетка, спрей-очиститель | Чистые соединения |
| Октябрь | Консервация | Отключение питания, слив воды | Автоматический выключатель | Система обесточена |
Типичные ошибки при монтаже
Многие пытаются сэкономить, используя бытовые удлинители в огороде. Это прямой путь к пожару или удару током. Отсутствие заземления делает систему опасной при любой поломке насоса. Игнорирование УЗО — самая грубая ошибка, которая может стоить жизни. Также часто выбирают слишком тонкий кабель, из-за чего насос работает с перегрузкой и быстро сгорает. Раньше я использовал обычный удлинитель, пока не заметил, что он начал плавиться под нагрузкой.
- Применение бытовых удлинителей вместо стационарного кабеля.
- Полное отсутствие контура заземления.
- Отказ от установки УЗО в уличной сети.
- Выбор сечения кабеля «на глаз» без расчета мощности.
- Прокладка проводов без защитных труб (ПНД/гофра).
- Использование изоляции из обычного скотча в земле.
- Установка контроллеров в зонах с высокой влажностью.
FAQ: Ответы на популярные вопросы
Можно ли использовать обычный скотч для изоляции в земле?
Категорически нет. Скотч быстро отклеивается от влаги, и вода попадает в жилу. Я часто слышу от соседей, что скотч спасет кабель в земле — это миф. Используйте только термоусадку или гелевые муфты.
Нужно ли заземлять пластиковый контроллер?
Сам пластиковый корпус не заземляется, но внутренние электронные компоненты и блок питания должны быть подключены к сети с заземлением. Когда меня спросили про пластиковый контроллер, я ответил, что заземлять его корпус не нужно, но питание должно быть безопасным.
Что делать, если насос бьет током?
Немедленно обесточьте систему через главный рубильник. Это признак пробоя изоляции или отсутствия заземления. Эксплуатация такого оборудования запрещена до полной диагностики электриком.
Поможет ли обычный автомат заменить УЗО?
Нет. Автомат защищает провода от перегрева и короткого замыкания, но он не спасет человека от удара током при утечке. УЗО — это защита жизни, автомат — защита имущества.
Какая глубина прокладки кабеля считается безопасной?
Оптимально — 70 см. Это защищает кабель от случайного повреждения лопатой при перекопке грядок или посадке растений.
Можно ли использовать алюминиевый кабель в поливе?
Не рекомендуется. Алюминий более хрупок и сильнее окисляется во влажной среде. Только медь с качественной изоляцией.
Зачем нужна ПНД-труба, если кабель в изоляции?
Труба защищает от механического давления грунта и грызунов. Кроме того, она позволяет заменить кабель без раскопок всего участка.
