Грабли для сена

Грабли для сена – описание преимуществ и недостатков, принципа работы и особенностей эксплуатации. Самодельные грабли для уборки сена: чертежи и размеры.

Описание инструмента

Валкообразование является одним из основных этапов уборки сена. Поэтому спрос на эффективно осуществляющие такую операцию грабли ворошилки постоянно растет. На сегодняшний день разработано несколько типов и модификаций подобного оборудования для трактора. Наиболее востребованы среды них роторные и колесные навесные модели.

Тракторные роторные ворошилки представляют собой колесно-пальцевую конструкцию, основой которой являются утолщенные трубы-роторы. На этих горизонтально вращающихся роторах закреплены при помощи пружин с несколькими зубцами сгребающие сено пальцы. Это обеспечивает равномерность нагрузки на устройство и хорошее воспроизведение рельефа обрабатываемой территории.

Вращающий момент передается роторам посредством карданного типа шарниры подобно автомобильным штрусам, что обеспечивает равенство угловых скоростей. Привод плавный и имеет защиту от самопроизвольного запуска при транспортировке. Данного типа тракторные ворошилки обладают возможностью регулировки высоты ворошения и угла атаки. Они не имеют собственного хода и навешиваются на колесный трактор, работая через систему гидравлики и вал отбора мощности.

Колесные грабли представляют собой навесную на трактор конструкцию из закрепленных на консоли плавающего типа колес. На них установлены согнутые проволочные пальцы-пружины для ворошения сена. Поскольку внешне такое устройство напоминает нарисованное детской рукой солнышко, то именно такое народной название получили эти тракторные ворошилки.

Эффективность их работы увеличивается за счет того, что колеса располагаются под углом относительно направления движения трактора и несколько перекрывают зоны вращения друг друга. Плавающая подвеска обеспечивает прекрасную амортизацию, поэтому ворошилка хорошо справляется с неровностями рельефа, легко преодолевая оросительные каналы и насыпи. Колеса у нее взаимозаменяемые и каждое из них закрепляется на двух подшипниках, что увеличивает срок эксплуатации устройства и облегчает ремонт. Вращение колес независимо и осуществляется посредством кардана, цепной или ременной передачи. Поэтому такие грабли ворошилки можно применять в качестве навесного оборудования для трактора, минитрактора или мотоблока.

Вариант граблей «Солнышко»

При уборке и заготовке сена очень важно, чтобы оно равномерно просыхало со всех сторон, не слеживалось и не прело. Для этого применяют грабли ворошилки для мотоблока «Солнышко». За небольшой промежуток времени ими можно выполнять тот же объем работы, что вручную в течение целого дня

За небольшой промежуток времени ими можно выполнять тот же объем работы, что вручную в течение целого дня.

Важно! Эти грабли должны быть в любом хозяйстве, где на зиму заготавливается сено. Они гарантируют высокое качество работы и превосходный результат. Название механизма связано с его формой

Эти грабли округлые, имеют тонкие лучики, чтобы трава лучше цеплялась. Основная задача оборудования – переворачивание скошенного сена на поле. Одновременно это устройство приспособлено для сгребания не только травы, но и листьев, соломы

Название механизма связано с его формой. Эти грабли округлые, имеют тонкие лучики, чтобы трава лучше цеплялась. Основная задача оборудования – переворачивание скошенного сена на поле. Одновременно это устройство приспособлено для сгребания не только травы, но и листьев, соломы.

Существуют двух,- трех,- и четырехколесные грабли. Чем больше у них колес, тем больше ширина участка. Например, четырехколесные грабли могут переворачивать сено на участке шириной 2,8 метра, сгребать – на ширине 1,8 метра.

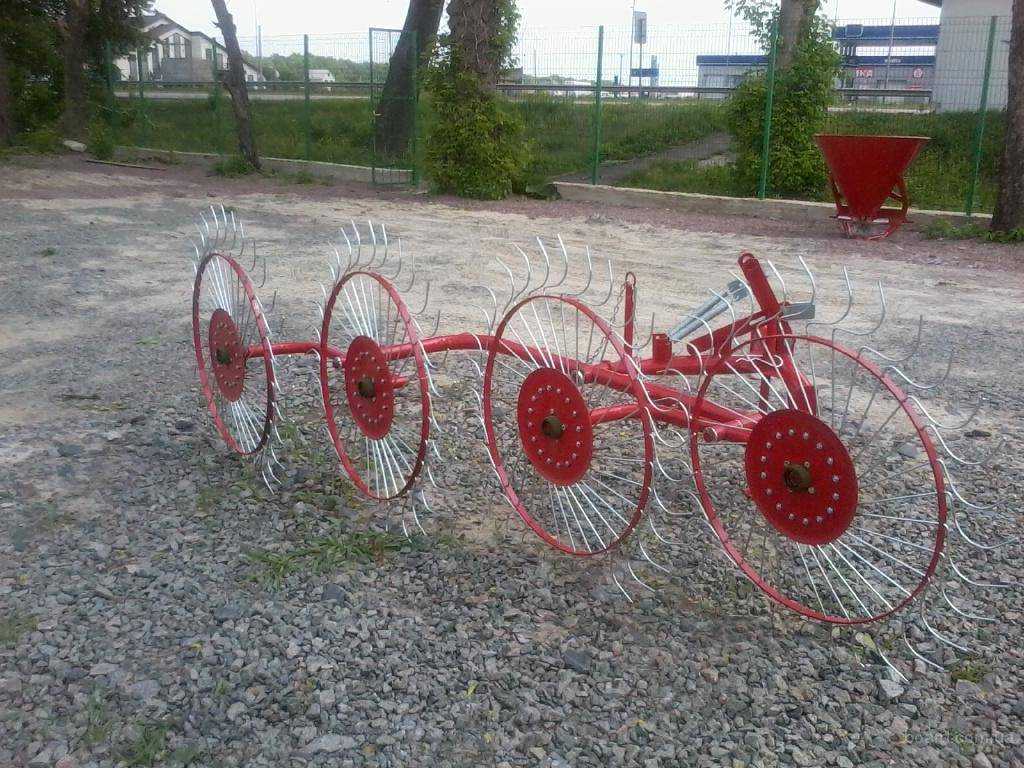

Грабли-ворошилка «Солнышко»

С помощью этой техники в час можно убрать сено на площади 1 га. Это отличный результат, по сравнению с другими способами сбора корма. Так как мотоблок способен развивать скорость до 10 км/ч, то скорость выполнения работ еще больше увеличивается.

Для сбора сена эффективно применяются поворотные виды механизмов с несколькими видами насадок и лопастями.

Существует 5-колесная модификация граблей. Она имеет 3,7 метра в длину. Колеса расположены в косом положении. Это увеличивает эффективность ворошения сена и ускоряет работы. При этом потерь в процессе сгребания нет. Производительность мотоблока, оснащенного этими граблями, – от 1,5 до 2,5 гектара в час. Вес устройства – 140 кг.

Эксплуатация и уход

Чтобы продлить срок эксплуатации садового инструмента, нужно проявить немного заботы о нем после использования. Грабли после работы в саду необходимо очистить от земляных комков, травы. Металлические части нужно очистить от ржавчины при помощи щетки или специального средства.

Не стоит разбрасывать грабли, чтобы не подвергаться риску пораниться. Нужно приучиться после работы сразу убирать садовые инструменты в отведенное для них место. Деревянные рукоятки следует периодически шлифовать, придавая им гладкость. Во избежание высыхания древесины рекомендуется протирать их льняным маслом. Периодически нужно снова покрывать их краской или лаком.

Обратите внимание! Сломанный черенок можно временно починить с использованием липкой ленты и клея. Домашние садово-огородные инструменты хранят в вертикальном положении или подвешивают на стену

Это помогает защитить их от сырости.

Технические возможности устройства

Самым главным достоинством агрегата является то, что обслуживание и эксплуатация его проводятся одним механизатором. Другие особенности – отсутствие сложных деталей и независимая установка составных деталей оборудования, поэтому ремонт в случае непредвиденных поломок можно проводить прямо в поле. Ещё одно достоинство граблей ворошилок – возможность соединения валков, ворошения, перетряхивания и проветривания их, что способствует качественной прессовке в тюки. Возможности роторных граблей позволяют им бережно обращаться с культурными растениями, а также успешно собрать влажное сено.

Обратите внимание! Работа колесных ворошилок отличается высокой производительностью и хорошей скоростью. Особенно удачно работают они на прямых ровных площадях. Такие машины хороши в эксплуатации на уборке сена кормовых культур

Такие машины хороши в эксплуатации на уборке сена кормовых культур.

Ещё такую конструкцию, напоминающую солнышко, – грабли ворошилки своими руками, можно смастерить для техники небольших размеров (минитрактора или мотоблока МТЗ).

Принцип работы

Граблями называется сельскохозяйственный инструмент, используемый для устранения земляных комьев, корней сорняков, рыхления грунта между растениями. Деревянные изделия служат для садовых работ по уборке, рыхлению и сгребанию сена и травы. Конструкция инструмента представлена деревянной колодкой с заостренными зубьями, черенком и муфтой.

Прямые грабли для сена выглядят в виде буквы «Т», хребет крепится перпендикулярно рукоятке. Хороший инструмент должен обладать легким, длинным черенком и не создавать лишнего напряжения во время работы. Зубья должны быть короткими, широко расставленными, слегка загнутыми вовнутрь. Обычно их количество не превышает 7-9 штук.

Уборка сена самодельными граблями является не менее эффективной, чем с помощью покупного инструмента. Грабли выбрасывают вперед, захватывают часть травы и подтягивают на себя. Для сгребания сухой травы лучше всего подходит модель с широкими плоскими зубьями и узкими промежутками между ними.

Принцип работы

Материалы изготовления

В настоящее время в розничной торговле можно найти самые различные виды садового инвентаря, в том числе грабель. Стоят они относительно недорого, однако те, кто желает сэкономить средства, могут изготовить этот прибор самостоятельно. Процесс изготовления несложный и справиться с ним может практически каждый дачник или садовод-любитель.

Для изготовления изделия применяют следующие материалы:

  • железо, которое впоследствии окрашивается антикоррозийными средствами;
  • сталь;
  • алюминий;
  • пластмасса;
  • пластик;
  • дерево.

Чтобы тяжелый вес изделия не препятствовал работе, лучше выбирать вариант из алюминия. Возможно, такие грабли прослужат немного меньше, но и руки от них уставать не будут. Изделия из пластика или пластмассы считаются удобными и легкими, но долго они не прослужат. Альтернативой им будут деревянные изделия.

2 Ворошилки своими руками

Грабли ворошилки навесные можно сделать своими руками. Такой вариант подойдет для тех, кто владеет небольшими участками и мини-тракторами. Грабли для минитрактора, сделанные самостоятельно будут иметь 5 сгребающих колес (можно установить и больше, но для небольших хозяйств достаточно 5-колесной базы). Если же в качестве движущего средства используется мотоблок, то достаточно сделать и 3 колеса из металла.

Чтобы сделать пальцевые грабли ворошилки Солнышко, понадобятся такие материалы:

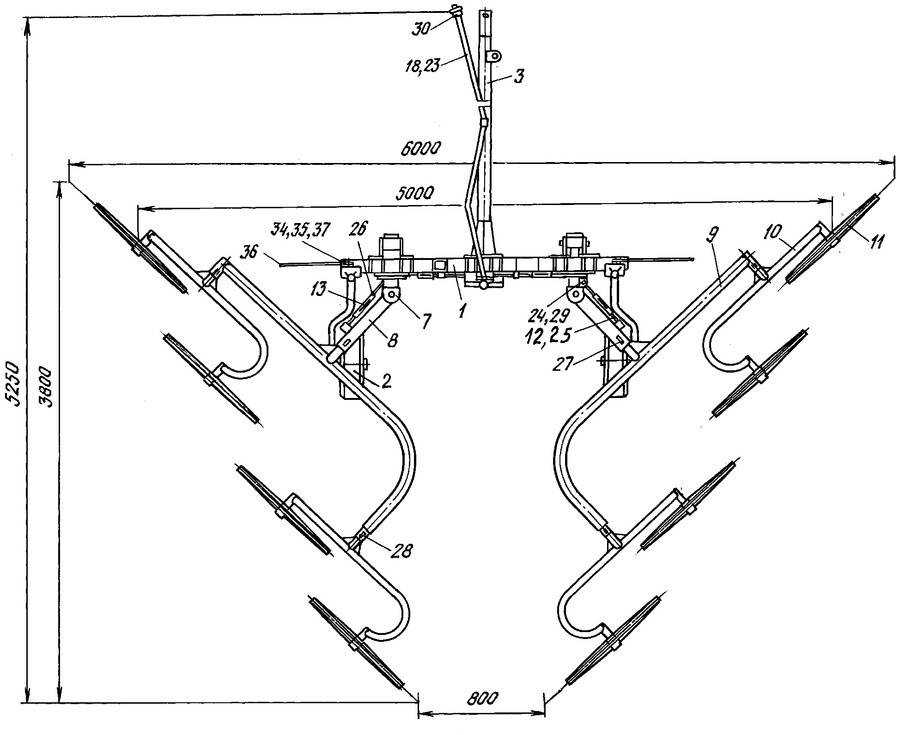

Схема построения граблей ворошилок Солнышко

  • металлическая труба (можно взять раму из старого мотоцикла) для производства рамы;
  • кронштейны, чтобы закрепить колеса;
  • проволока из стали толщиной 4-8 мм, из которой делаются сгребающие пружины;
  • стальные листы толщиной 4 мм для изготовления дисков рабочих колес;
  • два подшипника, которые крепятся в ступицы для монтажа каждого из колес;
  • детали для изготовления навески, которая предназначена для того, чтобы ворошилка могла крепиться к транспортирующему средству.

В качестве ступиц наиболее оптимальным вариантом будет установка ступиц из автомобиля ВАЗ, так как в них встроены подшипники конического типа. Это увеличивает износостойкость и долговечность ходовой части оборудования.

делаются легко и довольно быстро. Такое оборудование значительно упростит жизнь сельхоз работника.

2.2 Преимущества применения ворошителей

Чтобы очистить свой земельный участок от сухой или свежескошенной травы, грабли для минитрактора станут незаменимым помощником.

Тракторные ворошители выдают самые большие показатели производительности, работая при этом с повышенной скоростью. Самые большие показатели можно зафиксировать на длинной прямой дистанции. Но работа таких инструментов немного ухудшается, если появляются угловые участки. Большим плюсом таких устройств является способ их крепления к движущему средству. Для присоединения не нужен вал отбора мощности.

Многие землевладельцы отмечают, что благодаря тракторам с роторными граблями, потеря листвы и сена во время сгребания сводится к минимуму. Пальцы, расположенные на колесах ворошителя, кроме того, что взбивают скошенную траву, еще и переворачивают её, вследствие чего повышается вентиляция сенных валок.

2 392

Самодельное оборудование

Для изготовления в домашних условиях самодельного оборудования для мотоблока, помогающего быстро и качественно убирать сено, используются такие запчасти:

  • 2 колеса с диаметром от 30 до 50 см (можно брать автомобильные);
  • прут или труба для металла (с него изготавливается ось);
  • дышло (делается из профильной трубы);
  • прутья, диаметром около 6-8 мм (идут на зубья);
  • пружины;
  • трубы с диаметром 3 см для оси и 4 см для крепления.

Весь механизм самоделки состоит из:

  • дышла;
  • рычага;
  • тяги, которая поднимает и опускает грабли;
  • подкоса;
  • стойки;
  • вил или граблей с зубами;
  • ступицы;
  • оси;
  • колес.

Следует использовать такие инструменты:

  • ножовку;
  • молоток;
  • сварочный аппарат;
  • перфоратор.

Садоводы рекомендуют выбирать складывающуюся модель граблей. Они более удобные и мобильные при транспортировке. Именно от самодельных граблей можно добиться скорости и мобильности в уборке сена.

Важно! Все работы должны проводиться только с соблюдением чертежа. Его можно составить самостоятельно. При изготовлении отрезки труб сваривают в одно целое

Если размер позволяет, то их можно очень прочно вставить (одну трубу в другую). Тяговой механизм – вращение мотоблока. При этом в колеса не нужно вставлять подшипники. Можно выбирать любой диаметр захвата граблей

При изготовлении отрезки труб сваривают в одно целое. Если размер позволяет, то их можно очень прочно вставить (одну трубу в другую). Тяговой механизм – вращение мотоблока. При этом в колеса не нужно вставлять подшипники. Можно выбирать любой диаметр захвата граблей.

Первым делом нужно соорудить основу. Для этого на ось надевают колеса. На ось наваривают площадки для усиления крепления механизма. В качестве площадок подходят полоски из твердой стали, они закрепляются на расстоянии примерно 12 см от колеса.

Важно! Дышло закрепляется точно по центру оси колес. Рабочий механизм изготавливают следующим образом. На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см

В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев

На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев

Рабочий механизм изготавливают следующим образом. На ось колеса приваривают стойки, к которым так же приваривают 2 отрезка трубы с диаметром 4 см. В нее вставляют ось граблей, которая должна свободно поворачиваться. С обеих сторон делаются стопорные кольца, чтобы грабли не сдвигались в стороны. После выполнения этих операций грабли снабжаются рычагом, необходимым для изменения вертикального положения зубьев.

Самодельные грабли для мотоблока

Зубья крепят к оси граблей. Рекомендуется изготавливать их из проволоки диаметром не менее 6 мм. Лучше всего они крепятся с помощью сварки. На дышло прикрепляют стойку вместе с сидением.

Важно! Рычаг лучше снабдить дополнительной пружиной, чтобы не тратить силы на удержание руками. После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем. Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом

Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом

После испытаний самодельной насадки на мотоблок будет ясно, стоит ли исправлять возможные недоделки в нем. Чтобы он прослужил дольше, следует смазать все детали, подвергающиеся сильному трению, солидолом.

Грабли для мотоблока – устройство, существенно облегчающее любые сельскохозяйственные работы. Существующие на рынке модели подходят практически ко всем видам мотоблоков. Садовод-любитель может легко сделать качественную модель граблей для мотоблока своими руками, имея простые подручные средства.

Самодельные грабли

Следует отметить, что стоимость граблей заводского производства довольно высока, поэтому многие мастера изготавливают эти приспособления своими руками. Естественно, результативность и скорость выполнения работ в этом случае будет ниже промышленных вариантов, но если речь идет о небольшом хозяйстве, то способ вполне оправдывает себя.

Чтобы сделать такие грабли, необходимо подготовить все основные инструменты и расходные материалы:

  • колеса размером 0,4 м;
  • стальная ось, выполненная из трубы;
  • стальные прутья с диаметром 0,7-0,8 см для создания рабочего устройства;
  • дышло;
  • пружины.

Для начала следует сделать колеса и ось – это очень важный этап, поскольку именно они становятся остовом, на котором удерживается целая конструкция. Обычно колеса заимствуют от ненужного садового оборудования, например, от поломанной зерновой сеялки. Также колеса можно купить в магазине – самые дешевые модели стоят примерно 1,5 тысяч рублей.

Из колеса следует вынуть подшипник, затем – найти стальную полосу толщиной не больше 2 см, шириной – до 4,5 мм и длиной примерно 1,8 м. Эту полосу обкручивают об оба диска, а затем приваривают по торцевой стороне. В результате ширина протектора примерно будет равняться 4 см.

Затем следует выполнить крепление оси. Для этого берут подходящую к размерам отверстия колес стальную трубу и аккуратно продевают ее таким образом, чтобы она немного выступала. На внутренней поверхности колеса крепят с двух сторон специальные стопорные кольца, а с внешней – буром делают небольшие отверстия для шплинта – они выглядят как крепежи в форме полукруглого острого стержня.

В самом центре трубы необходимо сделать метку, а затем просверлить отверстие в 2,9-3,2 мм и вставить шплинт. В случае если он у вас под рукой отсутствует, – сгодится электрод от сварочного устройства – ему придают специфическую для шплинта петлеобразную форму и обивают оплетку.

Чтобы было легче фиксировать рамку, нужно приделать пару стальных квадратов на удалении 10-15 см от каждого колеса, при этом планки должны иметь не менее 2 см в ширину и 10 см в длину, а толщина металла должна равняться примерно 2 мм.

Очень важный этап – усиление конструкции. Для этого делают специальные горизонтальные опорные стойки из металлопрофиля. Вам понадобится два квадрата длиной примерно 1,2 м с параметрами 25х25 мм – их надо закрепить параллельно по отношению друг к другу. Если по окончании этих манипуляций вы заметите, что длина оказалась различной, следует убрать излишки болгаркой.

Потом необходимо смонтировать дышло. Чтобы сделать эту работу верно, рулеткой вымеряют расстояние между опорами, разделяют его на два и получают тот центр, куда и надо прикреплять дышло. Обычно для его изготовления используют трубу диаметром от 30 мм и более, а длина приспособления должна составлять порядка 1,5 м. Следует отметить, что чистая масса граблей составляет примерно 15 кг (без дополнительного усиления колес и оси и опор), поэтому чтобы снизить риск излома мототехники и сделать установку стойкой к механическим повреждениям, крепят пару металлических пластов квадратной формы размером 15*15 мм. Они прикрепляются в наиболее уязвимых участках, при этом первую параллель крепят в центре между обеими стойками, а вторым функциональным усилением станет тяга, которая отвечает за эффективный подъем и опускание граблей.

После того как каркас граблей готов, следует сделать лишь планку, затем – приварить к ней упругие пружины и зацепить все это к тяге. Для изготовления планки будет нужна труба размером 30 мм в диаметре. В случае если она будет длинной, то следует просто отрезать лишнее – в работе нужно не более 1,3 метров – это и будет основная рабочая ширина оборудования.

​​​​​​Для фикссации верхней планки к изготовленным стойкам по горизонтали приваривают пару 10-15 см отрезков труб диаметром около 40 мм, затем сквозь их продевают свободную ось – в результате получается цельная конструкция, в которой верхняя труба легко проворачивается вокруг собственной оси

Чтобы снизить вероятность ее выскальзывания и закрепить в требуемом положении, следует по обеим сторонам установить стопорные кольца либо самые обычные штифты. После этого следует снова поработать с тягой: по центру ее верхней планки цепляют стальной уголок и приваривают, к нему фиксируют тягу с одного конца, а с другого – закрепляют поодаль от середины дышла. После этого остается только приварить пружины и приступать к тестированию техники.

Подробности смотрите далее.

Как сделать грабли для мотоблока своими руками?

Если покупка подобного оборудования становится значительным ударом по бюджету, практически каждый фермер при наличии свободного времени может изготовить грабли к мотоблоку своими руками. Основа всей конструкции — это ось и колеса. Можно либо изготовить их самостоятельно, либо пойти более простым путем и купить. Цены на эти комплектующие достаточно высоки, поэтому большинство фермеров предпочитает выбирать полностью самодельные грабли для мотоблока.

Алгоритм изготовления колес и оси:

  1. Сначала необходимо сделать металлическое колесо. Для изготовления от зерновой сеялки берут диск, из нее выбивают подшипник и металлические прутья. По диаметру диска приваривают металлическую полосу, ширина ее должна быть 4 см, длина — 170 см. В случае использования стандартных материалов должно получиться колесо со своеобразным протектором.
  2. Затем нужно установить ось. Обычно для нее выбирают металлический прут до 1,5 см диаметром. Прут вставляют в колеса, чтобы он выходил примерно на 2 см с каждой стороны. Изнутри наваривается кольцо для стопора, с внешней стороны проделывается стопорное отверстие, куда будет вставляться шплинт. В середине прута проделывается посадочное место. Для этого лучше всего использовать дрель со сверлом на 3,2 мм. В качестве шплинта подойдет электрод с оббитой оплеткой. Удобнее всего для этих целей использовать ненужный элемент от аппарата для сварки.
  3. Чтобы присоединить самодельные грабли к мотоблоку было максимально удобно, на оси делают крепления из двух пластин. Они будут использоваться для надежной фиксации навесного оборудования на каркасе, т.е. металлической раме. Обычно их располагают в 10 см от каждого колеса. Размер пластинок из металла составляет 3 см в ширину и 10 см в длину.

Делая грабли своими руками для сена, нельзя пренебрегать и такими элементами, как опорные стойки, а также дышло. По шагам процесс выглядит следующим образом:

Косые опоры привариваются к оси, длина каждой составляет обычно до 120 см. Крепить их следует только строго параллельно.
Отмеряется расстояние между опорами, вычисляется его центр, куда нужно будет прикрепить дышло, сделанное из толстостенной трубы

Ее диаметр должен составлять 3 см, длина — до 1,5 м, но обычно каждый фермер подбирает ее под себя и конкретную высоту мотоблока
Важно уделить внимание толщине стенок трубы. Самодельные грабли к мотоблоку должны быть рассчитаны на сильные нагрузки.
Зацеп дышла изготавливается только с учетом комфорта в эксплуатации: кто-то просто приваривает металлическую трубу, кто-то выгибает ее в форме буквы «С», чтобы обеспечить максимальную степень удобства.

Виды грабель для мотоблоков и тракторов

В продаже есть следующие модели:

  1. Грабли валковые навесные. Присоединяются к мотоблоку посредством адаптера. Их основная задача — эффективно собирать скошенную траву на больших участках. Рукоятка инструмента, приводящая грабли в движение, может быть подстроена каждым фермером под свой рост. Срок службы таких грабель очень большой в связи с тем, что они изготавливаются из стали с антикоррозийными свойствами. Это защищает конструкцию от сгибания и ржавчины. Если грабли аккуратно эксплуатировать, хранить и чистить, то они прослужат 20 лет и больше.
  2. Грабли тракторные могут быть ворошильными и поперечными. Основных функций у этих инструментов несколько: ворошение скошенной травы и последующий сбор в валы. Грабли тракторные обычно размещают сзади транспорта.

Самая дешевая разновидность подобного сельскохозяйственного оборудования — навесная. Такие модели обойдутся в сумму, не превышающую 25 тыс. руб., тогда как цена на грабли для минитрактора варьируется в пределах 15-100 тыс. руб. в зависимости от модели и ее характеристик

Важно обратить внимание на страну, где инструмент был произведен, место сборки выбранного оборудования и его полный функционал

При приобретении навесного оборудования нужно опираться не только на отзывы других покупателей, но и на мнение специалистов в сельском хозяйстве, не отметая сразу отечественные варианты. Многие из них вполне способны потягаться в качестве и количестве выполняемых функций со своими более дорогими зарубежными аналогами. Практически ежегодно рынок пополняется новыми моделями техники для сельскохозяйственных работ, разработанной с учетом потребностей современных фермеров и требований безопасности.

Грабли для мотоблока

Современные производители пытаются доукомплектовать мотоблоки различными дополнительными приспособлениями. Грабли являются одним из таких устройств, относятся к категории прицепного оборудования и предназначены для уборки травы и сена на участке.

Грабли к мотоблоку имеют специальную конструкцию с регулируемой рукояткой и являются подъемными. Их можно устанавливать к передней или задней сцепке, что зависит от их конструктивных особенностей.

Особенности применения грабель:

  • сбор скошенной травы или сена;
  • разравнивание земли на огороде;
  • очистка участка от мусора и сорняков.

Грабилка является важным помощником в садовом и огородном хозяйстве. Ее использование намного облегчает работу на участке.

Виды граблей

В зависимости от способа применения и конструктивных особенностей, данные устройства разделяют на такие виды:

Грабли ворошилки или поперечные предназначены для ворошения скошенной травы, что обеспечивает ее равномерное просыхание и исключает прение. Также эти устройства собирают траву в валы. В основном они размещаются сзади мотоблока и имеют большие размеры.

Выбирая грабли на мотоблок, следует помнить об их функциональном предназначении и способе установки. Качественные модели прослужат очень долго, а также в несколько раз увеличат эффективность работы на участке.

Как сделать грабли для мотоблока своими руками?

Данные инструменты являются необходимыми помощниками в сельском хозяйстве. Это дополнительное навесное оборудование нужно приобретать отдельно. Но если покупателей пугает стоимость моделей, можно создать самодельные грабли.

При изготовлении грабель важно использовать чертежи и серьезно подойти к созданию инструмента. Ниже приводим инструкцию с фото, которая поможет вам изготовить качественные грабли для мотоблока

Необходимые инструменты:

  • профильная труба;
  • дрель;
  • проволока;
  • лак;
  • мел;
  • сварочный аппарат;
  • сеялка;
  • солидол.

Формирование оси и колес

  • Делаем колесо. Нужно взять диск для зерновой вспашки (диаметр до 40 см), выбить внутренний подшипник и поместить металлический прут. Далее следует обкрутить вокруг диска металлическую полоску и аккуратно приварить.
  • Устанавливаем ось. В колесо продеваем металлический прут, который должен выглядывать из диска на несколько миллиметров. Стопорное кольцо привариваем с внутренней стороны, а с внешней просверливаем стопорное отверстие для шплита (можно использовать электрод). В центре прута делаем посадочное место с помощью дрели.

Создаем места креплений на оси. Возьмите металлические пластины и разместите их на рамке на расстоянии 100 мм. Надежно приварите эти пластины, так как в дальнейшем именно с их помощью грабли можно крепить к мотоблоку.

Работа над дышлом и стойками

  • Монтаж косых опор. Для этого возьмите несколько металлических квадратов и приварите к оси строго по параллели.
  • Установка дышла. По центру между опорами установите толстостенную трубу, размер которой зависит от желания владельца.
  • Создание зацепа. Выгнув трубу, можно сделать удобный зацеп.

Установка планки граблей

  • Крепим ось. Отрезав от трубы полтора метра, делаем рабочий захват. Далее помещаем ось горизонтально к стойкам. Должна получиться труба, которая спокойно крутится в креплении.
  • Делаем ушко. К верхнему углу трубы нужно приварить тягу, а нижний нужно установить на эксцентрике, чтобы он доставал до центра дышла. Нажимая на такую трубу, можно опускать или подымать грабли.
  • Привариваем пружины к уголку или в специальные высверленные отверстия.

Нужно позаботиться и о системе усиления, что позволит избежать поломок. На слабые места желательно установить металлические квадратики. Усиление оборудования обеспечит и тяга для поднимания или опускания грабель.

В завершение изделие нужно смазать солидолом, что обеспечит его правильную работу. В видео приведены детальные рекомендации по созданию грабель для работы на участке.

Такой тип навесного оборудования можно использовать с мотоблоками Нева, МТЗ, Агро и другими. Устройства обеспечат эффективность выполнения сельскохозяйственных задач и облегчат выполнение работ на участке.

Делаем грабли к мотоблоку

Если подойти к делу со всей тщательностью, самостоятельно
можно изготовить отличные производительные конструкции, по надёжности и
эффективности, не уступающие фабричным.

Особенно часто при заготовке сена не хватает удобных
грабель, которые значительно облегчили бы труд. Вот их и можно достаточно
просто изготовить, имея необходимый минимум инструментов и опыт сварочных
работ.

Для изготовления граблей к мотоблоку понадобятся:

— два колеса диаметром 30-45 см;

— ось (отлично подойдёт металлический прут или труба,
например, водопроводная);

— профильная труба с толстыми стенками для дышла;

— металлические прутки диаметром 6-8 мм для рабочих деталей;

— трубы для механизма граблей (30 мм для оси, 40 мм для её
крепления);

— пружины (готовые или самодельные).

Разновидности насадок

Чем больше у мотоблока будет насадок, тем лучше – в хозяйстве могут пригодиться разные виды граблей. Существуют ленточные, поперечные насадки, поперечные с ворошителем. Выбор оптимальной насадки зависит от того, с какой целью применяется мотоблок.

Важно! Некоторые модели насадок отлично подходят для сбора снега и очистки дворовых дорожек. В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков

Ассортимент продукции подобран с учетом требований самых привередливых клиентов

В специализированных магазинах можно встретить огромный выбор насадок для мотоблоков. Ассортимент продукции подобран с учетом требований самых привередливых клиентов.

Особенность этого мотоблока – наличие специального адаптера для разных видов навесного оборудования.Оно подходит для любых видов техники, потому что адаптер подстраивается под любой размер насадок. Ширина рабочей части граблей – около 1,5 м. Это позволяет выполнять высококачественные сельскохозяйственные работы на территориях разной площади.

Конструкция граблей имеет пружинную основу. Благодаря этому, они легко идут по земле и изменяют амплитуду. Грабли достаточно гибкие, они работают без поломок. Пользователю нет необходимости часто менять зубцы. Насадка опускается и поднимается с помощью легко встроенного ручного механизма.

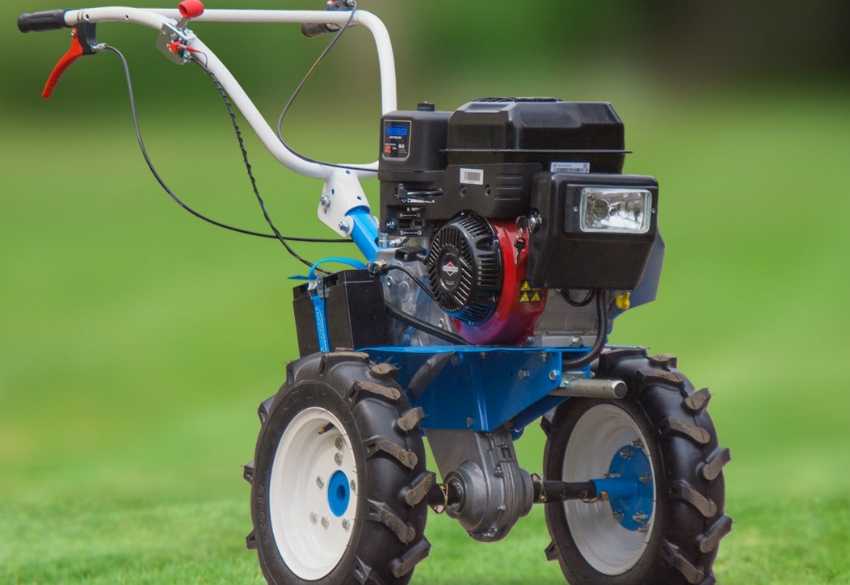

Мотоблок Нева

Благодаря удачно подобранной конструкции граблей ворошилок для мотоблока Нева, можно эффективно переворачивать сено, убирать солому и листья. Насадка превращает этот мотоблок в производительное оборудование для решения многих важных задач.

С помощью этих граблей можно:

  • обрабатывать и подготавливать почву на небольших участках (0,2-0,3 га);
  • убирать урожай и заготавливать траву;
  • эффективно убирать приусадебные участки.
