О грохотной картофелекопалке: как сделать картофелекопалку грохотного типа

Как сделать самодельное приспособление своими руками

Сделать картофелекопалку для мотоблока своими руками сумеет даже начинающий мастер. Изготовление агрегата не требует значительных финансовых затрат. Агрегат получается простым, поэтому для его ремонта и обслуживания не потребуется привлекать специалистов.

Устройство для копки картофеля делают из гнутого металлического листа и прутьев. Детали сваривают и крепят к корпусу. Мотоблок перемещается, зубья выгребают картофель, а земля просыпается между прутьями.

Составляя чертёж для картофелекопалки своими руками, размеры и тип конструкции выбирают исходя из ширины междурядий и глубины посадки.

Необходимые инструменты и материалы

Мотоблок оснащают навесной картофелекопалкой собственноручного изготовления, если площадь участка измеряется в сотках, а не десятках гектаров. В промышленных масштабах уборку целесообразно проводить с применением покупного устройства.

Материалы, инструменты и составляющие конструкции:

• стальные или железные прутки (арматура);
• швеллер;
• уголок;
• сталь толщиной 5-8 мм;
• лазерный уровень или угольник;
• пластины для крепежа;
• гайки, болты;
• дрель, гравёр;
• сварочный аппарат;
• болгарка;
• регулировочная тяга;
• подвесная система;
• рама;
• грунтозацепы (колёса).

Не обязательно покупать все детали — сделать картофелекопалку для мотоблока своими руками несложно из тех, что были в употреблении.

Пошаговый процесс сборки и монтажа

Особенность отечественного климата такова, что во время уборки картофеля грунт бывает влажным. Простейшая копалка здесь не поможет — потребуется более эффективное устройство. Сборку выполняют в определённой последовательности.

Каркас

Основу изготавливают из трубы прямоугольного или квадратного сечения со сторонами 4 см или более. Опорные балки делают из 4-метровой металлической заготовки. Её разрезают на отрезки длиной 80 и 120 см, из которых сваривают прямоугольную раму. Углы соединяют газо- или электросваркой.

Тяги и их крепления

Перемычки приваривают к раме, но не посередине сторон, а на расстоянии четверти длины от края. С обратной стороны рамы вертикально приваривают опорные трубки, а к ним крепят основу для оси.

Для крепления используют гайки и болты, отверстия проделывают дрелью или гравёром. На ось устанавливают колёса.

Вертикальные стойки

Всего делают 3 вертикальных стойки с каждой стороны рамы. Первая — длиной 50 см, на расстоянии 5 см от края прямоугольника. Вторая имеет размер 40 см и отстоит от первого профиля на 40 см. Третья стойка — на расстоянии 40 см от второй, длиной 30 см. В результате получается убывающая лесенка.

Усиление жёсткости

Стойки усиливают полосой металла толщиной 0,5 мм. В нижней части элементы соединяют между собой под углом 45 градусов. Жёсткость для стоек нужна для того, чтобы агрегат не разрушился от сильных нагрузок.

Лемех или рало

Рало делают из металлического листа толщиной 0,3 мм. По чертежу вырезают лопасти, а к ним с помощью сварки присоединяют плуг. Чтобы лопасти лучше захватывали землю, нужно придать им выпуклую форму.

Изготовление скатной доски

Доска, по которой клубни будут скатываться, очищаясь от грунта, тоже входит в конструкцию агрегата. Чтобы не утяжелять конструкцию, скат делают из тонких металлических прутьев. Подойдёт арматура длиной 1,2 м и диаметром 1 см. Отрезки приваривают на расстоянии 4-5 см друг от друга.

Тяги для регулировки

Тяги не относятся к обязательным элементам, но они облегчают использование картофелекопалки для мотоблока на сыром и тяжёлом грунте. Как вариант, регулируемую конструкцию крепят к отдельной раме, а её присоединяют к основной. Крепления затягивают болтами и гайками.

Опорные колёса

Колёса — обязательная часть картофелекопалки. От ширины шин зависит легкость передвижения по рядам: узкие колёса при движении проваливаются в грунт, особенно если он сырой. Подойдут шины от садовой тачки или другого ненужного устройства.

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• уровень,
• рулетка.

Используемые материалы и элементы:

• металлический профиль;
• листовой металл;
• металлические уголки;
• металлические прутья;
• тяги;
• рулевые наконечники;
• стойки стабилизатора;
• шкивы картофелекопалки и мотоблока разного размера;
• приводной ремень;
• болты;
• колеса;
• валы;
• материалы для шарниров.

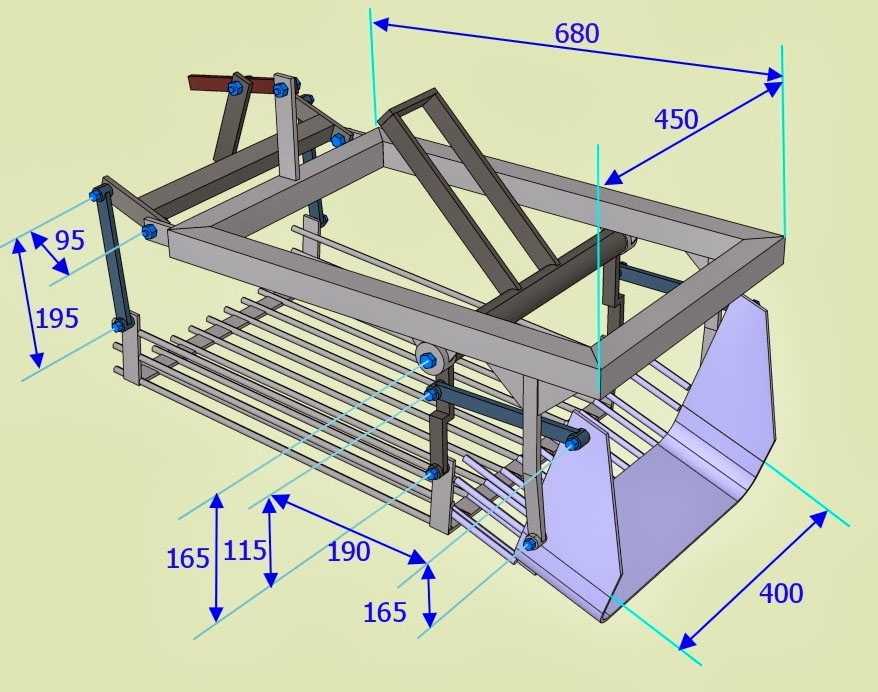

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Грохотная картофелекопалка

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

• болгарка;
• сварочный аппарат;
• дрель, сверла по металлу;
• металлический профиль со стороной квадрата 2,5 см;
• стальной лист толщиной 3-5 мм;
• проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
• колеса;
• болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

• отмеряют и нарезают металлический профиль для рамы (каркаса);
• сваривают каркас;
• в нижней части каркаса приваривают стойки для колес;
• внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
• приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
• из металлических прутьев сваривают короб-просеиватель (грохот);
• грохот на шарнирах подвешивают внутри каркаса;
• на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
• из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
• нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
• на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым. Копка картофеля происходит следующим образом:

• Лемех заглубляется в грунт и срезает его вместе с клубнями.
• Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
• Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

• Захват полосы составляет 38-40 см.
• Глубина проникновения ножа в почву — 20-25 см.
• Потеря урожая составляет, в зависимости от сорта картофеля и сыпучести грунта, от 2 до 10%.
• Вибрационная картофелекопалка имеет и ряд недостатков. Они обусловлены особенностями конструкции.
• Вибрации грохота-просеивателя передаются на рычаги управления мотоблоком, что делает длительную работу утомительной.

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

В улучшенных картофелекопалках грохотного типа вибрацию гасят, устанавливая два эксцентрика вместо одного.

Самодельная транспортерная картофелекопалка для мотоблока

Транспортерная модель вполне пригодна для работы в экстремальных условиях, сильной запыленности. Это высокоточное, скоростное устройство, если правильно выполнить сборку и надежно смонтировать узлы. Копалка позволяет механизировать практически весь процесс сборки, если дополнительно к мини-трактору или мотоблоку установить приемный бункер, что позволит сэкономить деньги и ручной труд при уборке картофеля. К тому же подручный материал всегда можно подобрать на свалке либо дома в гараже у умельцев. В работе сгодятся любые старые механизмы.

Транспортерная картофелекопалка для мотоблока

Этапы работ для создания конвейерного агрегата:

1. взять стальной профиль с квадратным сечением, сварить из него каркас;
2. изготовить лемех-нож из листовой стали;
3. установить валик в каркас для монтажа транспортерной ленты;
4. собрать конвейерную ленту из цепи, прутков;
5. прикрепить к редуктору кронштейны;
6. установить транспортерную ленту и механизмы в каркас;
7. монтировать колёса и нож-лемех к каркасу.

Сегодня копка картофеля на участке лопатой практически ушла в историю. Современные картофелекопалки для мотоблока позволяют собирать урожай гораздо быстрее. При этом для изготовления необязательно покупать дорогое оборудование. Достаточно изготовить его из подручных материалов быстро, упростив себе процесс сборки урожая.

Обратите внимание! Чтобы знать, как правильно сделать картофелекопалку своими руками к мотоблоку, важно заранее изучить виды и строение различных моделей, определиться с оптимальными размерами, сделать чертежи, схему и поинтересоваться о плотности земли на участке. Только так можно подобрать оптимальный вариант для изготовления механизированного прибора и без потери урожая

Владельцы земельных наделов охотно пользуются механизированными помощниками при обработке почвы и сборе выращенных овощей. Еще совсем недавно механизированный сбор картофеля и других корнеплодов применяли только крупные частные и государственные сельскохозяйственные предприятия. Сегодня снизить долю ручного труда стремятся даже мелкие фермеры.

Если участок земли небольшой, то необходимости в тракторе или комбайне нет, поможет собирать урожай мотоблок, оснащенный навесным оборудованием. Особым спросом у небольших хозяйственников пользуется картофелекопалка для мотоблока.

Производители сельхозтехники учитывают все пожелания потребителей и выпускают разные модели картофелекопалок, но покупка для небольшого частного подворья и мотоблока, и навесного оборудования к нему не всегда оправдана (об этом свидетельствуют ежегодные обзоры средних цен). Поэтому частники решаются на изготовление прицепного устройства самостоятельно, используя при этом подручные и недорогие материалы, запчасти от старых механизмов.

Грохотная картофелекопалка

Этот агрегат для копки картофеля также называют вибрационной картофелекопалкой, копалкой-трясучкой. Грохотная картофелекопалка состоит из трех частей — ножа, движущейся решетки с механизмами, обеспечивающими ее вибрацию, и металлического каркаса (рамы).

Картофелекопалка изготавливается в течение нескольких часов, работа требует опыта и навыка работы с сельхозтехникой. Для изготовления агрегата понадобятся:

• болгарка;
• сварочный аппарат;
• дрель, сверла по металлу;
• металлический профиль со стороной квадрата 2,5 см;
• стальной лист толщиной 3-5 мм;
• проволока стальная диаметром 8 мм (или арматура не рифленая того же диаметра);
• колеса;
• болты, шарниры, рычаги, эксцентрик, мерная лента, расходные материалы.

Также понадобится линейка и карандаш для разметки. Порядок работы при изготовлении грохотной картофелекопалки:

• отмеряют и нарезают металлический профиль для рамы (каркаса);
• сваривают каркас;
• в нижней части каркаса приваривают стойки для колес;
• внутри каркаса приваривают держатели для шарниров, на которые будет подвешиваться грохот;
• приваривают к каркасу кронштейны для установки редуктора и механизмов, которые будут создавать в агрегате возвратно-поступательные движения (вибрацию);
• из металлических прутьев сваривают короб-просеиватель (грохот);
• грохот на шарнирах подвешивают внутри каркаса;
• на кронштейны крепят редуктор, другое оборудование для создания вибрации, соединяют их с грохотом. При работе вращение вала мотоблока передается через механизмы (рычаг и шатун) на грохот, колебания создают вращение эксцентрика;
• из стального листа вырезается и изгибается до нужной формы нож картофелекопалки;
• нож-лемех на шарнирах крепится к нижней части рамы и грохоту;
• на агрегат надевают и закрепляют колеса.

Лемех-нож для гравитационной картофелекопалки делают разной формы. Он может быть согнутым и заостренным, выпуклым и вогнутым. Копка картофеля происходит следующим образом:

• Лемех заглубляется в грунт и срезает его вместе с клубнями.
• Нож постоянно колеблется в соответствии с колебаниями грохота, срезает грунт с картофелем и немного подкидывает клубни вверх, в грохот. Грохот совершает вибрационные, возвратно-поступательные движения в раме.
• Очищенные клубни скатываются с решетки и падают на пашню за картофелекопалкой (или сбоку от полосы, в зависимости от конструкции агрегата).

Вибрационная картофелекопалка используется для уборки картофеля на больших площадях. Этот агрегат имеет ряд достоинств:

• Захват полосы составляет 38-40 см.
• Глубина проникновения ножа в почву — 20-25 см.
• Потеря урожая составляет, в зависимости от сорта картофеля и сыпучести грунта, от 2 до 10%.
• Вибрационная картофелекопалка имеет и ряд недостатков. Они обусловлены особенностями конструкции.
• Вибрации грохота-просеивателя передаются на рычаги управления мотоблоком, что делает длительную работу утомительной.

При копке участок нужно полностью очищать от сорняков и картофельной ботвы. В противном случае трава и ботва будут набиваться под решетку грохота и в крепления колес.

В улучшенных картофелекопалках грохотного типа вибрацию гасят, устанавливая два эксцентрика вместо одного.

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

• аппарат для сварки;
• угловая шлифовальная машина (болгарка);
• электродрель и сверла по металлу;
• набор ключей;
• кувалда (тяжелый молоток);
• уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

• металлический профиль П-образный (швеллер №8);
• сталь листовая толщиной около 8 мм;
• стальные или железные прутья 10 мм в сечении;
• железный уголок (металлопрокат);
• металлическая труба для стоек;
• крепежные элементы – пластины и стальные болты с гайками №10;
• роликовая цепь;
• колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

• рама-основа;
• лемех для вскапывания;
• подвесная система;
• тяга регулировки;
• грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.

1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Вибрационный вариант своими руками

Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления. Однако устройство такого типа неплохо показывает себя на твёрдом и влажном грунте, хорошо его подрезая. Нужно знать, как сделать картофелекопалку своими руками без применения посторонней помощи, чтобы сэкономить.

Порядок изготовления:

1. Формируют раму. Распиливают трубу на 4 части. Желательно использовать заготовки с квадратным сечением — такие легче стыковать. Нужно два отрезка длиной 120 см, и два — длиной 80 см. Сечение трубы — 4 на 4 см. Части соединяют сваркой в прямоугольник.
2. Устанавливают перемычки, которые будут служить основанием тяг управления. С одной стороны монтируют элементы на четверть длины основания рамы, а с другой — две заготовки для крепления колёс. Для этого понадобятся две трубки диаметром 3 см и длиной 15 см.
3. Устанавливают стойки по вертикали. Со стороны, где находятся перемычки, на расстоянии 5 мм от края рамы закрепляют 2 листа длиной 50 см. На расстоянии 20 см от них устанавливают стойки длиной 4 см. Затем отступают ещё 40 см и ставят стойки длиной 30 см.
4. Рало выполняют из металлического листа. Он должен быть размером 40 на 40 см и толщиной не менее 3 мм. Заготовку жёстко крепят к стойкам снизу. Вторую заготовку размером 70 на 70 см и толщиной 4 мм сваривают встык с первой, потом кувалдой выгибают форму в виде конуса.
5. Решётку делают из металлических прутьев диаметром 1 см. Внизу они крепятся к ралу, а второй конец выходит за периметр рамы. Понадобится от 10 до 15 прутьев. Для дополнительной жёсткости следует приварить два прута поперёк конструкции.
6. Колёса устанавливают в заранее подготовленное место.

Работы по изготовлению несложные. Из того что требует специальных навыков, нужно только уметь работать со сваркой. Чертежи и размеры грохотной самодельной копалки могут отличаться в зависимости от модели мини-трактора МТЗ или мотоблока. Для последнего следует делать такое устройство, которое не будет мешать управлению. Не стоит забывать о весе — управление громоздким механизмом будет сильно утомлять.

Для того чтобы сделать картофелекопалку своими руками, потребуются такие материалы и инструменты:

• рама из металла (ее изготавливают путем приваривания несколько уголков размером 63х40 мм друг к другу).
• железный швеллер, трубы диаметром 13 см;
• металл листовой (толщина его должна составлять не меньше 7 мм);
• арматура с диаметром 10 мм;
• метизы;
• цепь (применяется для передачи вращательных движений);
• стойки металлические (их изготавливают из кусков трубы, швеллера);
• металлические или резиновые колеса;
• металлический или арматурный барабан;

• болты №10.

  Мотоблок Нева с картофелекопалкой

Для изготовления копалки потребуются такие инструменты:

• сварочный аппарат (для соединения между собой деталей и сооружения железной рамы);
• ключи гаечные;
• молоток;
• кувалда;
• ножницы по металлу;
• пила по металлу;
• дрель и сверла.

https://www.youtube.com/watch?v=_DVf6xG79yU

При работе следует придерживаться чертежа грохотной картофелекопалки для мотоблока. Последовательность действий при сборке этого агрегата такая:

1. Изготовление рамы с помощью сварочного аппарата из уголков и швеллера. На ней будет удерживаться вся конструкция. Ее длина должна быть примерно 120 см.
2. Отступив вниз от рамы 30 см, приварить швеллер для установки регулирующих частей.
3. Соединить методом сварки стойки. Сначала нужно установить наиболее длинную стойку 50 см, затем еще две – по 40 и 30 см. К ним приваривается основание.
4. Соединить стойки оставшимися частями швеллера. После правильно проведенных работ они должны иметь треугольную форму.
5. Приварить к одному из треугольников листовую пластину шириной примерно 30 см. После того, как вся конструкция остынет, согнуть ее кувалдой, закрепить возле второго треугольника. Лемех делается из металлических выточенных пластин и крепится при помощи болтов.
6. Приварить арматуру к основанию. По бокам металлических прутьев нужно поместить толстый лист металла.

Важно! Этот лист металла следует установить для того, чтобы выкопанные корнеплоды не смогли вывалиться из решетки во время сбора урожая. Важно! Для сооружения картофелекопалки необходимо применять металл толщиной не меньше 7 мм

Важно! Для сооружения картофелекопалки необходимо применять металл толщиной не меньше 7 мм
