Картофелекопалка для мотоблока, самодельная

Предназначение картофелекопалки в том, чтобы отделять клубни от почвы и укладывать их на поверхность земли, ниже приведена Картофелекопалка для мотоблока, самодельная

Самодельная картофелесажалка для Т-25

Чтобы изготовить это приспособление, придётся постараться. Посадка картофеля более сложный процесс, чем его выкапывание. Поэтому и оборудование необходимо соответствующее. Сделать его довольно сложно, но зато в результате получится функциональное устройство с довольно неплохой производительностью. Перед началом работ необходимо заготовить чертежи основных узлов и продумать схему их соединения.

Раму можно сделать из пяти кусков металлического швеллера. Два куска большей длины будут служить боковинами, которые будут скрепляться тремя поперечинами. Соединение выполняется при помощи электросварки. К передней части рамы приваривается вилка, и устанавливаются два металлических пальца. Это трёхточечная схема крепления к гидравлической навеске трактора Т-25.

С боков устанавливаются опорные стойки с заделывающими дисками и металлические пластины семяпровода. На задней части устанавливается багажник, который можно сделать из трёх досок.

Затем к раме, при помощи опорных пластин монтируется бункер для корнеплодов. Сделать его можно из прочной фанеры и покрыть влагостойкой краской. Объём бункера зависит от ваших предпочтений. Рекомендуемая вместимость 0,17 куб. метра.

К нижней части рамы прикрепляется колёсная база и держатель для разрыхлителей почвы. Для картофелесажалки можно использовать готовые колёса или сделать самодельные, цилиндрической формы. К колёсам приваривают ступицы с подшипниками и насаживают их на ось.

Держатель для разрыхлителей необходимо сделать из квадратной штанги. На концах штанги находятся специальные обоймы, предназначенные для лап культиватора.

Следующий узел, который нужно изготовить, это высеиватели. Для этого понадобится стальная труба, длиной в 100 миллиметров и с толщиной стенок не менее 3 мм. Снизу к трубе приваривается бороздорез из шестимиллиметрового листа стали.

Помните, что использовать металл меньшей толщины не желательно. На этот узел приходится основная нагрузка и тонкая сталь просто согнётся.

Принцип действия такого агрегата довольно прост. Картофелесажалку прикрепляют к навесной системе трактора Т-25. В бункер засыпают семенной картофель, при большой площади посадки, на багажнике размещается запас картофеля. Бороздорезы выставляются на необходимую глубину.

Трактор, двигаясь на передней скорости, вскрывает бороздорезами грунт, в который через высеиватели закидываются клубни. Частота посадки картошки напрямую зависит от скорости движения тягача и старания садильщика. После этого борозда закрывается пластом земли при помощи заделывающих дисков.

В итоге получается довольно функциональный агрегат, при помощи которого можно обрабатывать небольшие и средние поля. Единственное, что вам стоит продумать самостоятельно, это механизм регулировки бороздорезов и заделывающих дисков. Как вариант, можно использовать простую систему болтовых соединений.

В стойках сверлятся отверстия, которые служат мерилом глубины. К этим отверстиям при помощи болтов крепятся разрыхлители почвы. Для такой схемы чертежи не нужны.

Это интересно: Когда качать мед

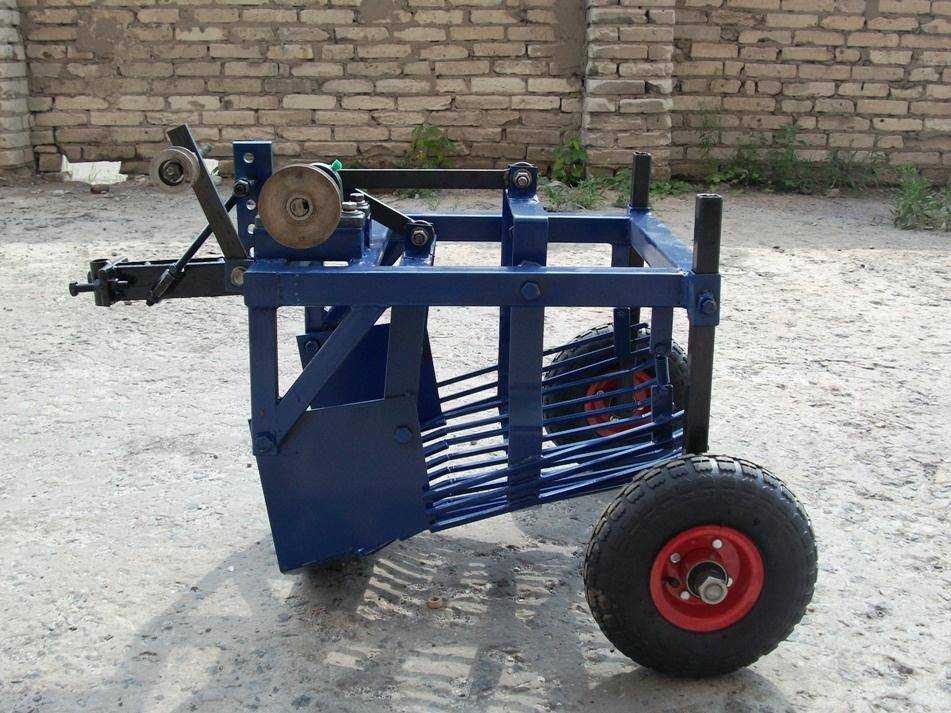

Грохотная картофелекопалка для мотоблока

Грохотная картофелекопалка – одна из самых популярных. Она отличается сравнительно простой конструкцией, легко крепится к мотоблоку, но при этом позволяет быстро и без особых физических усилий собрать урожай.

Принцип работы грохотного устройства следующий: почва вместе с клубнями и ботвой с помощью лемеха подается на ствол. Он начинает вибрировать и земля просто просыпается сквозь щели решетки, а клубни падают на грядку ровными рядами. Все, что остается сделать – собрать урожай.

При изготовлении важно сразу делать все составляющие элементы качественно, так как от этого будет зависеть продолжительность эксплуатации устройства

Изготовление рамы

Первый этап изготовления – производство рамы. Для этого нужно взять металлическую трубу (размер 40*40 мм) и распилить ее на четыре части. Длина двух частей составляет 1200 мм, и еще двух – 800 мм.

Чертеж рамы грохотной картофелекопалки

Трубы нужно сварить между собой так, чтобы они образовали прямоугольник. Именно эта рамка и будет основой для будущего устройства. Дополнительно на раму нужно установить перемычки для установки вертикальных тяг управления (длина элемента соответствует четверти длины рамы) и еще два элемента – для установки колес. Крепежи для колес также делают из металлической трубы диаметром 30 мм и длиной 150 мм

Как сделать скатную доску и рало

Чтобы конструкция нормально функционировала, на раме нужно установить решетку (скатную доску), а под ней – рало. Начинать лучше именно с рала. Его изготавливают так:

  • Подготавливают металлический лист размером 400*400 мм и толщиной 0,3 мм;
  • Под стойками решетки делают два отверстия для крепления;
  • Заготовку из металлического листа надежно фиксируют к стойкам с двух сторон;
  • Еще один лист металла размером 700*700 мм и толщиной 0,4 мм приваривают к первом элементу (встык) и помощью кувалды придают ему необходимый изгиб и форму.

Скатная доска и рало картофелекопалки

Когда рало готово и установлено, к нему крепят решетку. Для этого берут металлический прут диаметром 10 мм и крепят одну его сторону к ралу, а другую выводят за пределы рамы, в направлении мотоблока.

Выбор колес для конструкции

Поскольку подобная конструкция не очень тяжелая, использовать можно практически любые колеса: тракторные, металлические или резиновые.

Преимущество следует отдавать небольшим колесам с тракторным протектором, так как они обладают самой высокой устойчивостью и проходимостью даже на влажном грунте.

Изготовление крепления

Соединять элементы рамы и решетки проще всего путем сварки. Но, выполняя подобные работы, следует учитывать несколько нюансов. Во-первых, приваривать перемычки к раме следует не посередине, а отступив примерно на четверть длины конструкции.

Во-вторых, для крепления стоек используют небольшую полоску металла длиной 0,4-0,5 мм. Ее крепят к стойкам сваркой под углом 45 градусов. Подвижные элементы конструкции проще всего крепить с помощью швелеров.

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

  • болгарка;
  • дрель;
  • сварочный аппарат;
  • уровень,
  • рулетка.

Используемые материалы и элементы:

  • металлический профиль;
  • листовой металл;
  • металлические уголки;
  • металлические прутья;
  • тяги;
  • рулевые наконечники;
  • стойки стабилизатора;
  • шкивы картофелекопалки и мотоблока разного размера;
  • приводной ремень;
  • болты;
  • колеса;
  • валы;
  • материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

  1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
  2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
  3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
  4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
  5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
  6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
  7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
  8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
  9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
  10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

  • аппарат для сварки;
  • угловая шлифовальная машина (болгарка);
  • электродрель и сверла по металлу;
  • набор ключей;
  • кувалда (тяжелый молоток);
  • уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

  • металлический профиль П-образный (швеллер №8);
  • сталь листовая толщиной около 8 мм;
  • стальные или железные прутья 10 мм в сечении;
  • железный уголок (металлопрокат);
  • металлическая труба для стоек;
  • крепежные элементы – пластины и стальные болты с гайками №10;
  • роликовая цепь;
  • колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

  • рама-основа;
  • лемех для вскапывания;
  • подвесная система;
  • тяга регулировки;
  • грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

  1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.
  1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.
  1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.
  1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.
  1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.
  1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.
  1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
  2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.
  1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.
  1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.
  1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
  2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Как сделать картофелекопалку своими руками

Это домашнее устройство способно сэкономить много времени и труда при выкапывании картошки. При этом нужно учесть, что грохотную картофелекопалку возможно изготовить своими руками. Далее будет рассказано, как это можно сделать.

Для работы на дачном участке нет нужды делать большой агрегат. В этой ситуации более выгодно, если он будет иметь небольшие размеры.

Картофелекопалка для минитрактора своими руками грохотного типа делается следующим образом.

Для того чтобы заняться изготовлением механизма, нужно заранее приготовить:

  • швеллер металлический;
  • лемех (его также называют сошником), с помощью которого непосредственно происходит выкапывание корнеплодов;
  • потребуется металлическая пластина, с помощью которой надо будет соединить сошник с решёткой;
  • железные уголки, имеющие размер 63 x 40 мм;
  • нужно несколько железных прутьев (обычно для этой цели используют 8 штук)

Для домашнего пользования больше подойдет небольшая картофелекопалка

Основой для конструкции является рама самоделка. Она состоит из следующих частей:

  1. Основание, которое служит основой для картофелекопалки.
  2. Колёса.
  3. Вертикальные тяги, на которых есть крепления. Они нужны для того, чтобы регулировать глубину погружения лемеха.
  4. Подвеска – она включает в себя узлы, расположенные ниже рамы.

Для изготовления нужны инструменты:

  • сварочный аппарат;
  • дрель;
  • болгарка.

Ход работ

Раму надо изготовить из трубы, которая имеет квадратное сечение. Её размеры составляют: длина – 4 м, сечение – 40 x 40 мм.

Чертёж картофелекопалки

Из данного отрезка трубы, распилив его болгаркой, нужно получить четыре части:

  • две длиной по 120 см;
  • ещё две, имеющих длину 80 см.

После этого нужно сварить эти куски таким образом, чтобы получился прямоугольник 120 x 80 см.

К раме привариваются поперечные детали:

  1. Первая пара из них на расстоянии четверти длины от заднего края – планки направлены вниз. К ним будет приварена металлическая полоса, которая станет основой, на которой должны держаться прутья.
  2. В средней части рамы приваривается горизонтальный участок трубы. К нему будет присоединена конструкция, которая будет использована для создания вибрации. Также к ним прикрепляется узкая металлическая полоса, на которую будут монтироваться металлические прутья.
  3. В задней части самого края с внешней стороны нужно вертикально установить отрезки квадратной трубы сечением 40 x 40 мм. Здесь требуется сделать сварочным аппаратом отверстия, чтобы фиксировать с помощью болта вертикальные стойки для колёс.

Теперь нужно установить колёса. Они должны иметь ось, которая снабжена вертикальными стойками квадратного сечения (30 x 30 мм), которые к ней приварены. Их можно установить на нужную высоту, что позволит регулировать глубину погружения лемеха.

Колёса:

  1. Могут быть металлическими. Они будут утяжелять конструкцию и улучшать качество её работы.
  2. Иногда устанавливают простые резиновые колёса. Они подходят не для всякой почвы.
  3. Если взять резиновые тракторные колёса, они будут тяжёлые и могут быть использованы для работы на рыхлой или влажной почве.

Колеса для картофелекопалки могут быть разными

Лемех делают из широкой металлической полосы, согнутой в виде буквы «П». В его крыльях просверливают отверстия, такие же необходимо сделать в планках. В них ставятся винты и затем наглухо закручиваются. Для обеспечения прочности можно использовать не одну вертикальную планку, а две, сделанные треугольником.

Прутья приваривают к железной полосе, которая является для них основой, и к краю лемеха.

Вибрационный механизм основан на работе мотора мотоблока, который соединён шкивом с колесом на картофелекопалке, расположенным над рамой. При его работе передаточный шкив вращает небольшое колесо, с краю которого, перпендикулярно ему, приварен горизонтальный металлический штырь. Он жёстко присоединён к поперечной планке, которая находится в средней части рамы. Вращение создает небольшие частые движения то вверх, то вниз. Вибрацией можно управлять, регулируя скорость мотора.

Для крепления к мотоблоку спереди приваривается соответствующий адаптер.

Грохотная картофелекопалка в связи с дешевизной изготовления и простотой использования позволяет собрать урожай картошки с существенно меньшими затратами времени и труда, по сравнению с обычным способом, когда для этой цели используется лопата.

Транспортёр для лучшей очистки

Копалка вибрационная упрощает подрезку слоя почвы с картофелем. Однако очистка клубней от остатков земли не всегда проходит успешно, поскольку срезанный пласт передвигается по прутьям под напором. Дополнительного воздействия нет, а прутья часто забиваются, что создаёт неудобства в процессе копки — приходится делать остановки для очистки.

Транспортёр — это движущаяся часть в картофелекопалке, куда поступает грунт с клубнями. Этот механизм позволяет сепарировать срезанный слой. В результате клубни получаются чистыми, практически без налипшего грунта. Транспортёр можно направить в приёмный бункер, что избавит от ручного труда на поле.

В целом конструкция аналогична вибрационной копалке, только вместо прутьев стоит транспортёр. Его выполняют из металлических прутьев или трубок, которые расположены параллельно друг другу. Они устанавливаются в подвижный обод или цепь. Можно изготовить транспортёр из стальной сетки или резиновой ткани.

Механизм приводится в действие от вала сельхозтехники через редуктор. Далее крутящий момент передаётся через цепь или зубчатую передачу. Перед изготовлением подобного устройства лучше изучить заводские схемы. Народными умельцами представлено множество конструкций, и каждый стремится предложить что-то оригинальное, что усовершенствует механизм.

Шаги по созданию транспортёрной копалки:

  1. Изготовление рамы. Для этого используют стальной профиль с прямоугольным сечением.
  2. Нож-лемех делают из листовой стали.
  3. К каркасу крепят валики для ленты транспортёра.
  4. Собирают ленту транспортёра и устанавливают.
  5. Устанавливают кронштейны для редуктора и цепной или зубчатой передачи, после чего крепят сами устройства.
  6. Ставят колёса.

Самодельная копалка для мини-трактора при установке приёмного бункера позволит механизировать весь процесс сборки урожая. Главное, что для создания подобного устройства не нужно тратить много денег. Необходимый материал найдётся дома или на свалке. В крайнем случае можно воспользоваться старыми механизмами.

Картофелекопалка барабанного типа

Картофелекопалки с барабаном хорошо показали себя при сборе урожая на больших площадях. Этот агрегат состоит из трех частей:

  • рамы с колесами;
  • ножа (лемеха);
  • вращающегося барабана, сделанного из стальных прутьев.

Нож крепится к раме на шарнирах. Он подрезает грунт, который вместе с клубнями поступает в барабан. При вращении барабана комки почвы разбиваются и земля через решетку просыпается вниз. перемещается к торцу барабана и выпадает на пашню.

Барабан через зубчатые передачи, цепи и редуктор соединен с валом трактора, откуда на него передается крутящий момент. Широкий нож глубоко подсекает грунт, что снижает потери урожая до минимума, а прохождение клубней по полости барабана не наносит им повреждений. Этот агрегат оправдывает затраты и время на его изготовление высокой производительностью.

Источники

  • http://oselhoztehnike.ru/mini/kartofelekopalka-dlya-motobloka-svoimi-rukami.html
  • http://www.glav-dacha.ru/kartofelekopalka-dlya-motobloka/
  • http://seloveselo.ru/tips/kartofelekopalka-svoimi-rukami-oborudovanie-materialy-poryadok-izgotovleniya.html
  • https://agronomu.com/bok/2580-osnovnye-vidy-kartofelekopalok-dlya-motobloka-preimuschestva-i-nedostatki-ispolzovaniya-na-ogorode.html
  • https://nasotke.pro/ogorod/kak-sdelat-kartofelekopalku
  • https://agronomu.com/bok/2272-kartofelekopalka-dlya-motobloka-svoimi-rukami-poshagovaya-instrukciya.html
  • http://1sadteh.ru/sovet/ruchnaya-kartofelekopalka.html

Как установить и настроить?

Чтобы прикрепить картофелевыкапыватель к мотоблоку, используют сцепку, которая включает переднюю часть – ее крепят к трактору, устройство регулировки наклона атаки, а также кронштейн для крепежа. Сцепку делят на два элемента. Правый остается на копалке, а второй фиксируется к трактору, обе части соединяют специальными болтами. Чтобы отрегулировать механизм, используют длинный центральный винт. От того, как вы его настроите, будет зависеть глубина вскапывания земли при работе устройства.

После запуска двигатель картофелевыкапыватель сразу же начинает работать, однако, часто бывает, что навеска начинает заходить в грунт под неверным углом, причина заключается в неправильной настройке механизма. Если ситуацию не исправить, то мотоблок начнет пробуксовывать либо ремень попросту соскользнет со шкивов. Как следствие, транспортер механизма начнет забиваться землей, а продолжать работу будет невозможно.

В этом случае следует скорректировать настройки, для этого осторожно вращают винт угла атаки так, чтобы уменьшить его. Кроме того, на прицепном узле нужно выбрать по отверстиям оптимальное положение, благодаря таким действиям можно задать нужную глубину погружения в землю

Чтобы копалка правильно взаимодействовала с мотоблоком, следует отрегулировать все имеющиеся болты на прицепном узле, в этом случае агрегаты будут располагаться на одной оси, а само устройство будет и ровно перемещаться по поверхности и не начнет слишком сильно углубляться в грунт.

Многие умельцы предпочитают делать картофелекопалку своими руками – такое оборудование выходит гораздо дешевле, причем работает довольно качественно. Имея самые минимальные навыки работы с металлическими предметами, а также схемы и чертежи, выкапыватель можно соорудить буквально за несколько часов. Изготовление механизма обычно начинается с изготовления сварной рамы, для этого нужна квадратная труба из металла, ее распиливают на 4 отрезка выбранной длины, из них сваривается прямоугольник, затем чего из остатков делают перемычку.

На следующем этапе необходимо сделать вертикальные стойки, обычно их нарезают из металлических квадратов, а затем приваривают к стальной раме, стойки фиксируют между собой железными прутьями, обычно их диаметр составляет 0,5 см. Режущую часть устройства, которая будет отвечать непосредственно за подрезание земли, изготавливают из стального листа толщиной 5 мм либо из старой циркуляционной пилы, в обоих случаях такая картофельная копалка будет работать очень хорошо. Заточка при этом обязательно должна быть округлой, благодаря этому она не сможет слишком сильно углубиться в землю и сведет к минимуму вероятность повреждения самих клубней.

Самодельную конструкцию, как правило, дополняют подвижными колесами, обычно их заимствуют у старой садовой тележки, лучше всего обратить внимание на приспособления с широкими шинами – они сделают перемещение по грядкам более легким. Оптимально, если колеса будут оснащены осью, к которой будут крепиться стойки с отобранными отверстиями

Если подходящих колес у вас нет, то можно использовать металлические.

Если вы собираетесь работать с влажными грунтами, то будет правильно отдать предпочтение резиновым колесам, но с тракторным протектором. Имейте в виду, что обычные резиновые колеса во влажной земле будут передвигаться гораздо хуже. Все элементы цепляют между собой при помощи контактной сварки, а также с использованием традиционных крепежей – гаек и болтов. Первый вариант более практичный и долговечный, зато модели, изготовленные по второму принципу, могут быть разобраны и собраны обратно при необходимости. Собрать копалку несложно, при этом себестоимость готового изделия будет минимальной.

О том, как настроить и отрегулировать картофелекопалку с мотоблоком, смотрите в видео ниже.

Технические решения для стрельчатых

Простейшая модель должна работать безотказно, без усилий навешиваться на мотоблок. Для небольшого участка вполне подойдет компактная картофелекопалка, состоящая из ножа, транспортера, шкива, ремня-стойки, адаптера, сварной рамы, опорного колеса, пружин.

  1. Начать работы нужно с рамы, если решено изготовить стрельчатое устройство вибрационного типа. Также понадобится металлический сошник толщиной 5-6 мм, швеллер, уголки 40×63 мм, стальные прутья.
  2. Несложно смастерить своими руками вибрационный картофелекопатель. Для изготовления лемеха потребуется подобрать прочную сталь, железный швеллер толщиной 4500 мм, уголки из металлопроката, небольшую по диаметру арматуру. Рабочие инструменты — сварочный аппарат, болгарка, дрель, уголки, уровень, крепежные пластины, стальные болты с гайками, саленблоки.

Обратите внимание! Самая оптимальная модель для лёгких почв — стрельчатая. При изготовлении не потребуются особые знания

Если же структура земли плотная, то стоит подумать об изготовлении модели с транспортерным механизмом.

Как работает?

Специальную опалубку для мотоблока, предназначенную для сбора картофеля, можно купить готовой в магазине, но многие мастера предпочитают изготавливать ее своими руками. Это устройство относят к навесному оборудованию, которое крепится непосредственно на машину при помощи особой сцепки. Конструкция поднимает слой земли и выкапывает корнеплоды, которые затем можно собрать вручную с поверхности земли. В сравнении с ручным выкапыванием картошки такой метод экономит довольно много времени. Средняя производительность труда копалок составляет 0,1-0,02 Га в час, этот параметр в разы превышает содействующих показатель для ручной сборки.

Картофелекопатель можно применять и для всех остальных корнеплодов – моркови, а также свеклы, репы, редьки и лук. Тем не менее прежде чем купить такой нужный механизм, постарайтесь удостовериться в том, что вы сможете зацепить его на вашем мотоблоке либо культиваторе. Обязательно следует учесть и мощностные характеристики этого мотоблока, а также особенности грунта, в котором выращиваются культуры.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Две Сотки
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
