Картофелекопалка для трактора т-25 принцип работы

В данной статье Вы ознакомитесь с принципом работы однорядной картофелекопалки для трактора Т-25, а также увидите наглядное видео.

Изготовление веерной картофелекопалки для минитрактора

Идея сделать самостоятельно веерную картофелекопалку для минитрактора вполне реализуема даже для новичков. Навыков работы со специальными инструментами здесь не требуется, а для тех, кто ни разу не работал электросваркой стоит попробовать чтобы научиться.

Сначала стоит разобраться в конструкции, здесь поможет любая информация. Можно посмотреть в интернете, благо самодельщиков хватает, а можно посетить выставки или салоны по продаже сельхозтехники. В Москве, например, есть постоянно действующие стенды на ВДНХ посвященные малой механизации сельхозпроизводства

Здесь стоит обратить внимание на два момента – размеры элементов и варианты изготовления. В качестве вариантов изготовления можно посоветовать использовать отдельные готовые элементы, например, стойку с прицепным устройством

Материалы и инструменты

При работе понадобится однозначно:

  • Болгарка;
  • Сварочный инвертор или другой любой сварочный аппарат, даже газосварка;
  • Рулетка;
  • Керн;
  • Молоток;
  • Пассатижи;
  • Напильник;
  • Щетка по металлу.


Для изготовления картофелекопалки своими руками понадобиться сварочный аппарат

  • Ножовка по металлу;
  • Дрель;
  • Зажимы для удобства сварочных работ;

Из материалов понадобится:

  • Профильная труба 60х60 мм;
  • Листовой металл толщиной 4-5 мм;
  • Стальная пластина толщиной 4-5 мм;
  • Прут круглый, диаметром 8 мм или стальная арматура такого же диаметра;
  • Опорное колесо если оно предусматривается в конструкции лучше брать на подшипниках с валом;
  • Швеллер для сцепки.

Чертежи

Найти чертежи на просторах интернета несложно. И при работе можно использовать уже готовые чертежи, достаточно их просто скачать и распечатать. Но прежде чем кроить металл рекомендуется просто на листе бумаги изобразить, как будут выглядеть отдельные узлы и детали, как и куда, они будут крепиться.

Этапы изготовления

Процесс сборки рекомендуется начать с изготовления корпуса плуга. Из профильной трубы сваривается каркас и прицепное устройство. В работе обязательно после того как будут раскроены все элементы следует их собрать в единую конструкцию несколькими точками сварки. Окончательную сварку рекомендуется делать после того, как будут исправлены все недостатки.

Лемех плуга лучше сделать из двух деталей корпуса и режущей пластины. Корпус собирается из листового железа, а вот режущую пластину прикрепляют на болтовом соединении или на заклепках.

На заключительном этапе к корпусу плуга с лемехами привариваются прутья веера. В точке сварки швы делаются с обеих сторон. Длина шва не менее 5 см. Ускорить этот процесс поможет шаблон из деревянного клина, при помощи его к закрепленному пруту фиксируется очередной прут и закрепляется несколькими точками сварки.

После сборки картофелекопатель рекомендуется испробовать на практике, необязательно на грядке, можно просто пройти одну-две борозды чтобы убедиться в правильности сборки и обнаружить слабые места в конструкции.

Как сделать картофелекопалку своими руками

Это домашнее устройство способно сэкономить много времени и труда при выкапывании картошки. При этом нужно учесть, что грохотную картофелекопалку возможно изготовить своими руками. Далее будет рассказано, как это можно сделать.

Для работы на дачном участке нет нужды делать большой агрегат. В этой ситуации более выгодно, если он будет иметь небольшие размеры.

Картофелекопалка для минитрактора своими руками грохотного типа делается следующим образом.

Для того чтобы заняться изготовлением механизма, нужно заранее приготовить:

  • швеллер металлический;
  • лемех (его также называют сошником), с помощью которого непосредственно происходит выкапывание корнеплодов;
  • потребуется металлическая пластина, с помощью которой надо будет соединить сошник с решёткой;
  • железные уголки, имеющие размер 63 x 40 мм;
  • нужно несколько железных прутьев (обычно для этой цели используют 8 штук)

Для домашнего пользования больше подойдет небольшая картофелекопалка

Основой для конструкции является рама самоделка. Она состоит из следующих частей:

  1. Основание, которое служит основой для картофелекопалки.
  2. Колёса.
  3. Вертикальные тяги, на которых есть крепления. Они нужны для того, чтобы регулировать глубину погружения лемеха.
  4. Подвеска – она включает в себя узлы, расположенные ниже рамы.

Для изготовления нужны инструменты:

  • сварочный аппарат;
  • дрель;
  • болгарка.

Ход работ

Раму надо изготовить из трубы, которая имеет квадратное сечение. Её размеры составляют: длина – 4 м, сечение – 40 x 40 мм.

Чертёж картофелекопалки

Из данного отрезка трубы, распилив его болгаркой, нужно получить четыре части:

  • две длиной по 120 см;
  • ещё две, имеющих длину 80 см.

После этого нужно сварить эти куски таким образом, чтобы получился прямоугольник 120 x 80 см.

К раме привариваются поперечные детали:

  1. Первая пара из них на расстоянии четверти длины от заднего края – планки направлены вниз. К ним будет приварена металлическая полоса, которая станет основой, на которой должны держаться прутья.
  2. В средней части рамы приваривается горизонтальный участок трубы. К нему будет присоединена конструкция, которая будет использована для создания вибрации. Также к ним прикрепляется узкая металлическая полоса, на которую будут монтироваться металлические прутья.
  3. В задней части самого края с внешней стороны нужно вертикально установить отрезки квадратной трубы сечением 40 x 40 мм. Здесь требуется сделать сварочным аппаратом отверстия, чтобы фиксировать с помощью болта вертикальные стойки для колёс.

Теперь нужно установить колёса. Они должны иметь ось, которая снабжена вертикальными стойками квадратного сечения (30 x 30 мм), которые к ней приварены. Их можно установить на нужную высоту, что позволит регулировать глубину погружения лемеха.

Колёса:

  1. Могут быть металлическими. Они будут утяжелять конструкцию и улучшать качество её работы.
  2. Иногда устанавливают простые резиновые колёса. Они подходят не для всякой почвы.
  3. Если взять резиновые тракторные колёса, они будут тяжёлые и могут быть использованы для работы на рыхлой или влажной почве.

Колеса для картофелекопалки могут быть разными

Лемех делают из широкой металлической полосы, согнутой в виде буквы «П». В его крыльях просверливают отверстия, такие же необходимо сделать в планках. В них ставятся винты и затем наглухо закручиваются. Для обеспечения прочности можно использовать не одну вертикальную планку, а две, сделанные треугольником.

Прутья приваривают к железной полосе, которая является для них основой, и к краю лемеха.

Вибрационный механизм основан на работе мотора мотоблока, который соединён шкивом с колесом на картофелекопалке, расположенным над рамой. При его работе передаточный шкив вращает небольшое колесо, с краю которого, перпендикулярно ему, приварен горизонтальный металлический штырь. Он жёстко присоединён к поперечной планке, которая находится в средней части рамы. Вращение создает небольшие частые движения то вверх, то вниз. Вибрацией можно управлять, регулируя скорость мотора.

Для крепления к мотоблоку спереди приваривается соответствующий адаптер.

Грохотная картофелекопалка в связи с дешевизной изготовления и простотой использования позволяет собрать урожай картошки с существенно меньшими затратами времени и труда, по сравнению с обычным способом, когда для этой цели используется лопата.

Характеристика, описание и цены

Цена за любую картофелесажалку зависит от того сколько вы планируете потратить на данное оборудование, и еще несколько пунктов:

  • оцените площадь, которую вам нужно засадить, ведь моделей картофелесажалок множество, одни подходят для засева небольших плантаций. А другие рассчитаны на крупные засевы;
  • перед покупкой навесного оборудования, стоит внимательно посмотреть какое крепление у вашего трактора, потому что крепления на навесе и тракторе могут разниться;
  • стоит оценить и работоспособность выбранной картофелесажалки, при каком темпе она сможет работать, выносливость очень важна особенно при больших объемах.


Дополнительные функции

Стоимость картофелесажалок разнится, и зависит от количества встроенных дополнительных функций. Начинается с бюджетных вариантов и заканчивается дорогими моделями с встроенными распределителями удобрений и прочих витаминно-минеральных добавок.

Старайтесь покупать спецтехнику напрямую у производителей, тогда ценовой накрутки на оборудование не будет.

Модели картофелесажалок, которые нам предлагают производители сельскохозяйственной техники:

  • Недорогой вариант для мини трактора 2 MBS-1, у этого агрегата довольно хорошие технические данные для работы на небольших хозяйствах, стоимость – 17 000 – 19 000 рублей.
  • Модель Л – 201 (подробнее тут), дорогая, но зато оснащена объемной емкостью для картофеля и дополнительными автоматическими регулировками, для удобства работа оборудования, стоимость такой техники – 79 500 – 81 000 рублей.
  • Если площадь пашни большая, то необходима картофелесажалка как минимум за 400 000 рублей.
  • Ну а если у вас промышленное предприятие, то здесь подойдет только четырехрядная модель класса S-супер, с гидравликой при подъеме бункера с картофелем, стоит она, начиная от 550 000 р.


S-супер

Выбирая себе картофелесажалку, обратите внимание на мощность трактора, к которому приобретаете навесной агрегат. Если мощность мала, то при большом весе агрегата, трактор ее просто не потянет

В этом случае есть варианты компактных и легких моделей:

  • Модель украинского производства КСЦ – 3, главный плюс этой картофелесажалки ее вес – 73 кг, а утянет ее даже мотоблок.
  • Модель Синтай 2 СМ-1, тяжелая и оснащенная дополнительными опциями, способная обрабатывать довольно большие площади земли.

Синтай 2 СМ – 2 вес этой картофелесажалки от 200 кг.

В дополнительное оснащение входит:

  • вспашка земли и ее уплотнение;
  • разрыхление почвы;
  • распределение удобрений в радах.

Модель ASK – 2, автоматическая система посадки дополнительно снабжена окучником Tehnos, который заравнивает ряды после посадки.  Модель 2СМ-1 благодаря малому весу, подходит для болотистых и вязких земельных участков.


ASK-2

Модель GL 30-ECO, удачное решение, если земля каменистая и твердая, благодаря большому весу, обрабатывать агрегат будет без проблем. Модель SK 2-130, тяжелая оснащенная коваными колесами, подходит для плотной сухой почвы.
Перед выбором картофелесажалки смотрите не только на ее вес и характеристики, но и на колесную базу и дорожный просвет, потому что у почвы тоже есть свои свойства, она бывает:

  • мягкая;
  • рыхлая;
  • болотистая;
  • сухая;
  • твердая;
  •  каменистая.

Некоторые землевладельцы размышляют, какая картофелесажалка лучше: автоматическая или полуавтоматическая.

Что ж давайте рассмотрим и тот и другой вариант.


Полуавтоматическая картофелсажалка

Полуавтоматическая модель требует обязательного присутствия помощника тракториста, так как нежно регулировать процесс распределения картофеля и минеральных удобрений.

Работа, конечно, идет быстрее, так как водителю не нужно отвлекаться и регулировать процесс, но обязательное наличие оператора это минус. Агрегат подойдет небольшим хозяйствам, где могут помогать ваши члены семьи.
Автоматическая модель подходит для крупных хозяйств, где на каждую единицу техники выделен один человек.

Вам нужно только присоединить и отрегулировать настройки. Главное не забывайте вовремя досыпать семена картофеля.

Грохотная картофелекопалка

Картофелекопалка для мотоблока своими руками

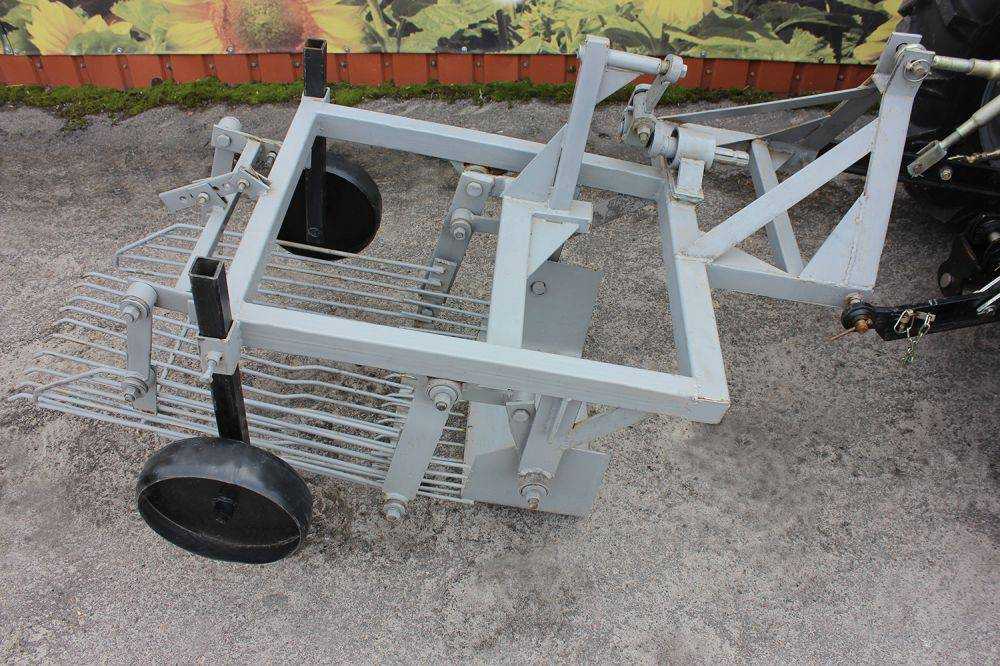

Грохотная картофелекопалка к Т 25, еще известная как вибрационная, является самоделкой, или копалкой-трясучкой. Она состоит из ножа, решетки, которая все время в движении, и каркаса из металла.

Грохотная картофелекопалка

На изготовление уходит пара часов. Но для этого требуется опыт и навык работы с сельскохозяйственной техникой. Нужно взять:

  • болгарку;
  • аппарат для сварки;
  • дрель по металлу и соответствующие сверла;
  • профиль из металла, сторона у которого 2,5 см;
  • лист из стали, у которого толщина до 5 мм;
  • проволоку из стали, у которой диаметр 8 мм, можно нерифленую арматуру;
  • колеса;
  • шарниры, болты, эксцентрик, рычаги, расходные материалы и мерную ленту.

Еще нужно иметь под рукой линейку и карандаш. Теперь можно приступать к работе, выполняя следующие действия:

  1. Сделать чертеж, перенести его на профиль из металла, вырезать каркас для рамы.
  2. Сварить каркас.
  3. Внизу приварить стойки, где будут крепиться колеса.
  4. Внутри нужно приварить держатели, на которые цепляются шарниры, чтобы туда подвесить грохот.
  5. К раме привариваются кронштейны, чтобы установить редуктор и механизмы, с помощью которых будет создаваться вибрация.
  6. Из прутьев сваривается грохот. Его подвешивают на каркас, используя шарниры.
  7. Теперь крепится на кронштейн редуктор, оборудование для вибрации, что соединяется с грохотом. Когда вал мотоблока будет работать, через рычаг и шатун на просеиватель будет передаваться колебание, которое создаст вращение эксцентрика.
  8. Нужно взять лист из стали и вырезать, а затем изогнуть, придав нужную форму, ножу.
  9. Лемех крепится с использованием шарниров к низу рамы и просеивателю.
  10. Теперь осталось надеть и закрепить колеса.


У грохотной картофелекопалки на Т 25 своими руками большие размеры

Важно! Лемех или нож может быть любой формы: заостренным и согнутым, вогнутым и выпуклым. Как проходит процесс выкапывания:

Как проходит процесс выкапывания:

  • Лемех нужно воткнуть в землю, откуда он будет вместе с ней доставать клубни.
  • Нож все время в движении, повторяя их за грохотом. Срезая грунт, он его подкидывает вверх так, чтобы клубни попали в просеиватель. Благодаря вибрации ненужная земля уходит.
  • Учитывая, как был собран агрегат, очищенный картофель падает на землю сзади устройства или сбоку от него.

Важно! Площадь уборки урожая небольшая. Из плюсов можно выделить:

Из плюсов можно выделить:

  • большой захват до 40 см;
  • нож проникает в землю на 25 см;
  • теряется урожая до 10%.

Из минусов можно выделить:

  • вибрацию, которая передается на руки фермера, что сильно утомляет;
  • нужно убирать картошку только на очищенном от сорняков и ботвы участке.

У грохотной картофелекопалки на Т 25 своими руками большие размеры.

Технические характеристики

Если взять любую картофелесажалку, то конструкция будет в основном схожей:

  • основная рама с порой приводных колес;
  • емкость для загрузки картофельных семян для высадки;
  • сошники необходимые для проделки борозд под посадку семян;
  • один или несколько высаживающих кронштейнов, с чашечками или ложками;
  • закапыватели борозд.


Сошники

В остальном отличия моделей только в наличии дополнительных регулировок и функций картофелесажалки. Принцип действия у всех моделей одинаковый.

Из ковша семена попадают на чашечку, затем аккуратно располагаются в бороздах, а после чего закапываются, формируя следом рядок. Расстояние между клубнями регулируемое, от 20-40 см., а расстояние между рядками чаще всего 60 см.

2 MBS

Картофелесажалка 2 MBS – 1, подходит для минитрактора, мощность – 4,8 кмч,

  • однорядная садит на глубину от 80-120 мм,
  • в наличии два бака для семян и удобрений,
  • объем бака для семян – 40 кг,
  • расстояние между клубнями – 25-27 см,
  • рабочая производительность – 0,1-0,3 гектара,
  • мощность трактора нужна – 12-18 лошадей, вес – 102 кг


2 MBS

КС – 2МТ

Агрегат КС – 2МТ, подойдет для типового трактора МТЗ-132Н. Модельный ряд МТЗ можно изучить тут.

  • два бака для посевных семян и удобрений;
  • двухрядная, ширина регулируется от 65-75 см;
  • вес картофелесажалки – 115 кг.

КСМ-1

Модель КСМ-1 – подходит для тракторов, мощность которых от 10-20 лошадей, выработка картофелесажалки – 0,1 – 0, 14 гектар в час.

S- 239, S-239-1

  • двухрядные весом 205 -223 кг;
  • глубина высадки семян картофеля – от 6 до 12 см;
  • регулировка расстояния между клубней – 29-32 см;
  • максимальная загрузка картофелем до 180 кг;
  • рабочая производительность – 0,3 – 0, 45 гектар;
  • рабочая скорость – у S- 239 равна 4-6 кмч, у S- 239 -1 равна 12кмч.

Л – 201

  • ширина между рядов на выбор – 62,5, 70, 75см;
  • вместительность бака – 250 кг;
  • рабочая скорость – 10 кмч;
  • рабочая производительность – 0,57 – 1,14 гектар в час;
  • вес агрегата 380 кг.

Делайте правильный выбор, изучив все характеристики картофелесажалок.

Самостоятельное изготовление картофелекопалки

Наиболее удобной качественной моделью будет вибрационная картофелекопалка для минитрактора. В этом разделе приводится инструкция по её изготовлению. В процессе самостоятельного создания этого агрегата нужно учитывать, что долговечность механизма обеспечивается качеством используемой стали и прочностью соединений. Последнее может достигаться болтовыми соединениями или сварочными.

Рама

Основой, на которой нужно будет закрепить всю конструкцию в этом устройстве, является прямоугольная рама. Её делают из трубы квадратного сечения 4 на 4 см. Её сваривают таким образом, чтобы получился прямоугольник размером 80 на 100 см.

На этой раме нужно установить крепления, идущие вниз. На них будут прикреплены лемех, вибрационная решётка и держатели для колёс. Сверху на ней будет установлен механизм, который будет обеспечивать вибрацию корзины.

Самодельная картофелекопалка

Лемех

Этот нож будет поднимать в корзину картошку, перемешанную с землёй, предназначенную для обработки. Крепления для него находятся по бокам в передней части рамы. Лемех обычно представляет собой полосу крепкой стали, которую необходимо согнуть соответствующим образом. При этом середина должна быть расположена горизонтально, края – смотреть вверх. Передний край лемеха должен быть хорошо подточен.

Колёса

Здесь они являются не только средством передвижения, но и позволяют настроить глубину погружения лемеха. Ступицы присоединены к вертикальным металлическим трубам сечением 3 на 3 см.

К задней части рамы с боков приваривается два квадратных отрезка трубы, расположенных вертикально. Сечение у них должно быть 4 на 4 см. Вертикальные стойки от колёс продеваются в эти трубы и фиксируются с помощью болтов. Колёса находятся на оси, которая, кроме них, больше ни к чему не присоединена.

Если у владельца есть желание увеличить глубину, на которой работает лемех, то для этого достаточно сдвинуть вертикальные стойки колёс немного вверх. Если потребуется уменьшить такую глубину, то высоту колёс нужно будет откорректировать в противоположном направлении.

Обратите внимание! Желательно приготовить для работы хотя бы две пары колёс. Первая из них должна быть на резиновом ходу. Она подойдёт в том случае, если придётся работать на мягкой или влажной почве

Вторая – это колёса, имеющие стальной обод. Они будут удобны в том случае, если почва жёсткая

Она подойдёт в том случае, если придётся работать на мягкой или влажной почве. Вторая – это колёса, имеющие стальной обод. Они будут удобны в том случае, если почва жёсткая.

Сетка

Она состоит из металлических прутьев, расположенных параллельно друг другу. Расстояние между ними таково, чтобы между ними не могли выпасть картофелины. В сетке прутья расположены параллельно направлению движения. В поперечном направлении они скрепляются узкими стальными полосками, к которым прутья должны быть приварены. Их края изогнуты вверх и крепятся к специальным держателям, которые присоединены к механизму, обеспечивающему вибрацию корзины.

Сетка для картофелекопалки

Сцепление с минитрактором

Спереди к раме при помощи сварки прикрепляется механизм, предназначенный для присоединения к минитрактору в качестве подвески.

Вибрационный механизм

К нему подсоединена корзина. Вибрация обеспечивается вращением небольшого диска с перпендикулярно установленным на нём стержнем. Диск вращается, стержень обеспечивает движение корзины вверх и вниз. Чем выше скорость вращения, тем более интенсивная вибрация.

Этот диск, как предусматривает чертёж, присоединён через переходный механизм к большому колесу, которое находится сбоку от рамы. Оно соединено резиновым шкивом с мотором минитрактора, который таким образом обеспечивает вибрацию.

Важно заметить! Если будут установлены дополнительные крепления для увеличения прочности механизма картофелекопалки, то это сделает данное устройство более надёжным и долговечным. Использование картофелекопалки позволяет превратить выкапывание картошки в ненапряжённую работу. Кроме того, качество работы при этом будет более высоким, по сравнению с использованием обычной лопаты

Кроме того, качество работы при этом будет более высоким, по сравнению с использованием обычной лопаты

Использование картофелекопалки позволяет превратить выкапывание картошки в ненапряжённую работу. Кроме того, качество работы при этом будет более высоким, по сравнению с использованием обычной лопаты.

Обзор лучших моделей картофелесажалок

КС 1А — это отечественная модель, помогающая упростить посадку клубней и сократить время. Агрегат весит 33 кг. Ширина колес равна 60 см. На 1 м машина высаживает пять клубней. Клубни опускаются в землю по одной штуке, а специальные диски их зарывают и выравнивают почву. Данная модель подходит к мотоблокам: Нева, Ока, Кадви, Салют и Фаворит. Стоимость КС-1А варьируется между 14500 и 15500 руб. Агрегат можно приобрести в любом специализированном магазине сельхозтехники.

КС 1 — российская модель, которая подходит как к отечественным мотоблокам, так и к импортным. За час засеивает 0,2 га земли. Расстояние между колесами — 70 см. Высаживает по 5-6 картофелин на 1 м. Цена этой модели от 12000 руб до 14000 руб.

При выборе картофелесажалки обращают внимание на объем бункера, габариты, возможность работать с другой техникой. Для небольшого участка подойдет устройство с малым объемом чаши, и обойдется оно дешевле. Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями

Единственным неудобством такого приспособления является частая остановка работы для заполнения чаши посадочными клубнями.

Для совмещения с другими мотоблоками есть всевозможные переходники, которые в случае надобности подстраиваются под любую имеющуюся технику. Легкие модели подходят для участков с небольшой площадью. Для обработки больших земель подходит тяжелая техника.

Конструктивные характеристики агрегата

Что представляет собой картофелекопалка для трактора? Это функциональное устройство, позволяющее отделять клубни овощной культуры от грунта. В результате действия механизма корнеплод поступает на поверхность почвы. Стоимость готовых механизмов очень высока. Планируя изготовление устройства своими руками, необходимо учесть, что все конструкции можно разделить на следующие типы:

  • транспортерные;
  • грохотные;
  • универсальные.

Грохотная копалка включает лемех, привод и ствол. Производительность таких механизмов считается высокой. Работа картофелекопалки вибрационной для мотоблока происходит в следующем порядке:

  • подхватывание земли и ее подача на специальный стол;
  • просыпание почвы через щели под влиянием вибрирующего стола;
  • высыпание клубней с противоположной стороны на почву.

Универсальная копалка, представляющая собой однорядный механизм веерного типа, должна быть укреплена к мотоблоку. К ней могут быть присоединены разные насадки, которые позволяют осуществлять некоторые виды сельхозработ:

  • высадку клубней;
  • подъем целины;
  • окучивание растений;
  • сортировку и уборку овощей осенью.

Самодельная картофелекопалка для мотоблока обеспечивает автоматизацию всего процесса уборки картофеля. Это в значительной степени позволяет облегчить выполнение сельскохозяйственных работ.

Инструкция по эксплуатации

Перед тем как приступить к работе с агрегатом изучите инструкцию, которая прикладывается к спецтехнике. Проверьте те места, где расположены крепления, если они разболтались, то обязательно затяните их. Так работоспособность картофелекопалки не упадет.

Предварительно проведите все ремонтные работы и обязательное техническое обслуживание.
Если во время работы возникли какие-то неполадки, то выключите двигатель трактора, а уже после этого приступайте к ремонту техники.


Инструкция по применению

Не допускайте к агрегату посторонних людей, чтобы в первую очередь оградить их от травм.
Не стоит превышать допустимую рабочую мощность картофелекопалки, если вы не хотите преждевременной поломки.

Соблюдайте временный режим работы, ведь для некоторых агрегатов можно работать только определенное время, после чего нужно давать передышку картофелекопалке.

Если вы работаете в горных местностях, то необходимо уменьшить скорость передвижения во время работы, иначе перегреется двигатель.

Виды картофелекопалок

На рынке существует множество видов картофелекопалок, которые имеют как общее черты, так и отличные друг от друга. В основном принято их разделять на три типа.

Существуют такие типы картофелекопалок:

  • Вибрационные или грохотные. Их конструкция включает в себя привод, стол и лемех. Такой агрегат довольно производительный. Работает он по следующему алгоритму: подхватывает грунт с картофелем, потом вместе с землёй всё попадает на вибрационный стол, сквозь щели почва уходит вниз, а оставшийся картофель выбрасывается на почву с задней стороны устройства.
  • Транспортёрные. Такие конструкции являются более сложными. Состоит агрегат из барабана для очищения содержимого, транспортёра для передвижения картошки внутри и лопатообразного лемеха.
  • Универсальные. Однорядная картофелекопалка, которая крепится к мотоблоку одинарной сцепкой.

Дополнительно к картофелекопалке можно присоединить насадки, которые позволяют окучивать картофель, сажать его. Существуют модели, которые позволяют отсортировать растения по размерам, но они очень дорогие.

Как сделать самому

Не всегда есть возможность купить готовую картофелесажалку. Поэтому некоторые фермеры делают самодельные картофелесажалки для самодельных тракторов. Это вполне реально сделать из подручных материалов.


Чертеж картофелесажалки

В первую очередь нарисуйте чертеж будущей картофелесажалки, он поможет вам не запутаться во время конструирования.

Сейчас можно найти множество специальной литературы на эту тему. Если вы располагаете временем и терпением, то подобное занятие как раз для вас.

Как сделать картофелесажалку своими руками для трактора. Для начала вам понадобиться рама, остальные части будут крепиться непосредственно к ней. Сварить самодельную раму можно из нескольких кусков швеллера №8. Рама будет состоять из двух лонжеронов, которые соединены друг с другом тремя поперечными стальными прутами.

Спереди лонжеронов приварите арку, которая крепиться вилкой к центральной тяге, еще нужно приварить дополнительные крепежные пальца два штуки к нижней тяге.

Чтобы укрепить боковые стороны рамы, приварите стальные наклонные балки, и закрепите опоры к центральным аркам. Еще к лонжерону необходимо самостоятельно прикрепить опору для подседельника. Для этого можно использовать металлический уголок 50/50/5 см.


Картофелесажалка своими руками

Затем с помощью сварки прикрепите пластичный кронштейн к наклонным косым арки. А уже после на эти косые закрепляется картофельный бак, объем которого 0,17 м3.

Сам семенной бак можно изготовить из листов обычной фанеры, их можно взять толщиной 12 мм. Чтобы бак прослужил довольно долго, пропитайте его сверху олифой, а затем после просушки покройте его слоем водоэмульсионной краски.

Готовую покрашенную фанеру разрежьте на необходимые размеры будущего бака и скрепите детали с помощью стальных уголков.

Следующей на раму необходима ось. Ее можно изготовить из стальной или чугунной трубы. На концах трубы устанавливаются шипы и цапсы, которые заранее вытачиваются на токарном станке.

После этого в труде нужно будет просверлить отверстия, где будут установлении штифты для удержания шипов.
Картофелесажалка для трактора т 40 своими руками тоже схожа по конструкции, только здесь вам стоит уделить внимание креплению навеса на трактор. Картофелесажалка своими руками


Картофелесажалка своими руками

Чтобы не отвлекаться, если что не так, к тому же вам необходим будет помощник, для контроля за процессом посева картофеля.

Перед тем как вы решите приступить к самостоятельной работе над картофелесажалкой, стоит оценить затраты и денежные и физические, к тому же на работу нужно много времени. А если вы делаете такой агрегат в первый раз, то в конструкции можете допустить ошибки, что могут задержать рабочий процесс.

По стоимости вы не увидите большой разницы между самодельной и купленной картофелекопалкой.

Колеса для копалки

три вида

  • резиновые с обычным протектором;
  • резиновые с тракторным протектором;
  • металлические.

Колеса рекомендуется выбирать широкие, тогда передвижение копалки на грядке будет более легким.

Каждый тип колес имеет свои преимущества и недостатки перед другими:

  • Для рыхлой почвы идеально подойдут резиновые колеса с обычным протектором, но они будут бесполезны на сырой и влажной земле.
  • Для влажного покрытия подходят резиновые колеса с тракторным протектором. Они прекрасно выбираются из налипшей грязи и не буксуют. Минусами таких колес являются их большие размеры и внушительный вес (не маневренные).
  • Металлические колеса отлично ведут себя на твердой земле. Они делают копалку тяжелее, что не позволяет ей сбиваться с курса и облегчает работу лемеху.

По возможности выбирайте большой тракторный протектор.

О том, как сделать грохотную картофелекопалку к мотоблоку своими руками, о ее размерах и нюансах изготовления смотрите в видео:

Особенности конструкций и виды

Очень часто сельчане приобретают или делают сами картофелекопатель, который работает совместно с мотоблоком, используя его механизм в качестве привода. Такой тандем применяется и в полевых условиях, и на домашнем участке с одинаковой производительностью.

Существует и ручная картофелекопалка. Многие довольны ею, но на большом поле ее применить нельзя: для обработки грунта или выемки клубней понадобится в 5-10 раз больше времени, чем при механизированной работе.

Подсоединенная к бензоагрегату бывает 3 видов:

  1. Вибрационная (грохотная) установка.
  2. Транспортерный вариант.
  3. Стрельчатый вид.

Многие не представляют, как сделать картофелекопалку и из каких частей она состоит.

Установка вибрационная (грохотная). Основные части — вибросито и лемех. Принцип ее функционирования прост:

  • земля вместе с урожаем подхватывается лемехом и отбрасывается на сито — вибрирующую решетку;
  • клубни не пролезают в ячейки и остаются, а земля ссыпается вниз.

Такая картофелекопалка вибрационная для мотоблока очень производительна, но процесс ее изготовления довольно сложен.

Транспортерный вариант свободно можно подсоединить к любому мотоблоку. Картофелекопалка транспортерная состоит из:

  • движущей ленты — транспортера со специальным устройством для зацепления, удержания на платформе, и очистки от грунта клубней;
  • лемехи.

Такой вид намного практичнее грохотного (вибрационного), но на неплотных грунтах он работает намного хуже, и эффективность его невелика. Применять его на таких почвах нецелесообразно.

Стрельчатый вид — самая простая в исполнении картофелекопалка для мини-трактора, ведь в нем нет движущихся элементов и узлов. Она свободно укрепляется на любой мотоагрегат. Основными рабочими устройствами являются неподвижный лемех и несколько наваренных прутьев.

Действует он так:

  • почва с урожаем подрезается лемехом;
  • все это попадает на специальные растопыренные наклонные прутья;
  • картофель не проходит между прутьями и скатывается по ним на поверхность почвы, а земля падает вниз.

Эта копалка эффективна на не совсем плотных грунтах, где нецелесообразно применять иные варианты подобных приспособлений.

Обзор устройств для посадки и уборки картофеля

Трактор Т-25 относится к 0,6 тяговому классу. Это говорит о том, что максимальная нагрузка на гидравлическую навесную систему не должна превышать 600 килограмм. Поэтому лучше всего для этой модели подойдёт однорядная картофелесажалка. Из наиболее популярного навесного оборудования можно отметить следующие модели:

Картофелесажалка Вulwa-1

Bulwa-1

Это однорядная картофелекопалка, которая лучше всего подходит для Т-25. Благодаря своим конструктивным особенностям, подходит для работы на лёгких и средних почвах.

Основным рабочим инструментом является лемех, состоящий из трёх сегментов. Глубина обработки почвы составляет 25 сантиметров, для выкапывания корнеплодов этого вполне достаточно. Чтобы минимизировать повреждение клубней, транспортёр оснащён защитной оболочкой.

КТН-1Б

Простейший окучник для картофеля от отечественных производителей. Вся конструкция заключается в работе ротора и лемеха. При помощи лемеха корнеплоды извлекаются на поверхность, а роторный механизм окидывает их в сторону.

2MBS-1

Это однорядная картофелесажалка, которая обеспечивает посадку клубней на глубину до 120 миллиметров. Из особенностей этого оборудования можно отметить две ёмкости: одна предназначена для семенного картофеля, другая – для удобрений.

Картофелесажатель 2MBS-1

Производительность этого устройства составляет около 0,3 гектара в час, при этом клубни будут находиться на расстоянии 250 миллиметров друг от друга. Для работы с этим агрегатом необходимо около 18 лошадиных сил, что подходит для трактора Т-25.

Это интересно: Как сделать отводок пчел в августе — это необходимо знать

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Две Сотки
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
