Трактор из жигулей своими руками: как сделать мотоблоки с коробкой от оки и двигателем от уаз

Область применения

Полноприводный минитрактор, сделанный своими руками, обладает достаточно неплохими характеристиками проходимости, что дает ему возможность выполнять фактически тот же фронт работ, что и магазинные аналоги, такие как Уралец, Кубота, Булат 120, Янмар, Беларусь 132н, Скаут.

Безусловно, мощность самодельного агрегата может быть несколько слабее, но на уровне бытового использования данный факт практически незаметен.

Область применения

Основной областью применения данного агрегата, выполненного своими руками, являются сельскохозяйственные работы. Под этим термином кроется достаточно широкий спектр, включающий в себя множество сопутствующих работ. Иными словами, самодельный минитрактор необходим для следующих целей:

• вспахивание земельных владений с целью дальнейшего их использования;
• культивирование почвы, а также избавление от сорняков;
• боронирование почвы;
• проведение посевных работ на обработанной почве;
• посадка и выкопка картофеля.

В принципе, это основное предназначение минитрактора, для чего он и изготавливается. Но, его применение можно существенно расширить, если предусмотреть в его конструкции специальное соединение для дополнительного оборудования, навесного и прицепного типа.

Если все сделать правильно, то ваша самоделка может дополнительно выполнять следующие работы:

• транспортировка различных грузов (перевозка дров, строительного мусора и т.д.);
• уборка снега в зимнее время года;
• стрижка лужаек и газонов, а также заготовка сена для скота.

Как мы видим, минитрактор переломка классика 4х4 своими руками способен существенно облегчить жизнь любого сельского жителя, ведь с помощью данной техники становится возможным выполнение всего вида работ, которые требуется при грамотном ведении подсобного хозяйства.

Незаменимость самодельного агрегата обусловлена еще и тем, что при его изготовлении используется минимум вложений и средств, что очень важно для сельской местности. Более подробно о работе полноприводного минитрактора смотрите на видео:

Более подробно о работе полноприводного минитрактора смотрите на видео:

Кабина для минитрактора

Чтобы создать защиту водителя от движущихся и вращающихся деталей, нужно установить защитные кожухи вокруг агрегатов и сделать кабину. Для этого сваривается на раме каркас из тонких стальных труб круглого или квадратного сечения. Он должен сформировать моторный отсек, который будет изолировать двигатель. Затем прикручиваются листы жести на этот каркас. Один лист необходимо закрепить на шарнирах, чтобы иметь доступ к мотору. Он будет капотом.

Хороший обзор на минитракторе обеспечивает кабина открытого типа. В ней устанавливается сиденье и элементы управления. Для защиты от дождя и снега можно сделать съемный навес.

Чертеж минитрактора

Как уже упоминалось выше, чертеж и схема будущего агрегата имеет огромное значение при изготовлении. Ведь упустив что-то из вида или памяти, восстанавливать всю конструкцию будет весьма сложно. Обязательно приступив к черчению и расчету схем, учтите следующие нюансы:

• движок должен размещаться перед водительским сидением;
• мотор должен быть обязательно прикрыт с помощью изготовленного кожуха;
• укороченная рама позволит сделать технику компактной и экономной в потреблении топлива;
• если будете уменьшать раму – не забудьте о смещении моста;
• определитесь с размещением топливного бака;
• помните, что переднюю подвеску нужно сделать усиленной;
• обязательно укажите изменения в ходовой части.

Реализация проекта состоит из следующих этапов:

• Работа над кинетической схемой.
• Изготавливаем раму.
• Делаем кузов.
• Установка движка и других систем.
• Крепим рулевое управление.

Теперь разберем, какие конкретно детали понадобятся для работы на примере модели двигателя ВАЗа.

С чего начать

Техника для земельных работ – это, как правило, типовая (стандартная) конструкция, слегка измененная на вкус человека. Почти никто не обращает внимания на красоту – это и не нужно, ведь главная задача машины – качественно выполнять комплекс действий.

Необходимо определить, как будет приблизительно выглядеть ваш аппарат. В помощь придет Интернет – можно найти большое количество фотографий готовых тракторов, которые умельцы уже собрали своими руками.

Началом сборки послужит чертеж трактора – схема, на которой будут отображены все узловые части, нанесены размеры. Если нет времени – используйте готовые зарисовки. На них всегда точно указаны детали и цифры. Если хотите делать всё самостоятельно – может понадобиться помощь знающего человека.

Трактор состоит из следующих основных частей:

• Рама. Несет основную нагрузку, т.к. на неё крепятся все комплектующие агрегата.
• Двигатель. Тяговая часть, зависит от конструкции трактора и тяжести труда.
• Трансмиссия. Силовая передача, передаёт крутящий момент от движка к колёсам.
• Рулевое управление.
• Задний мости колёса. Соединяет задние колеса одной оси.

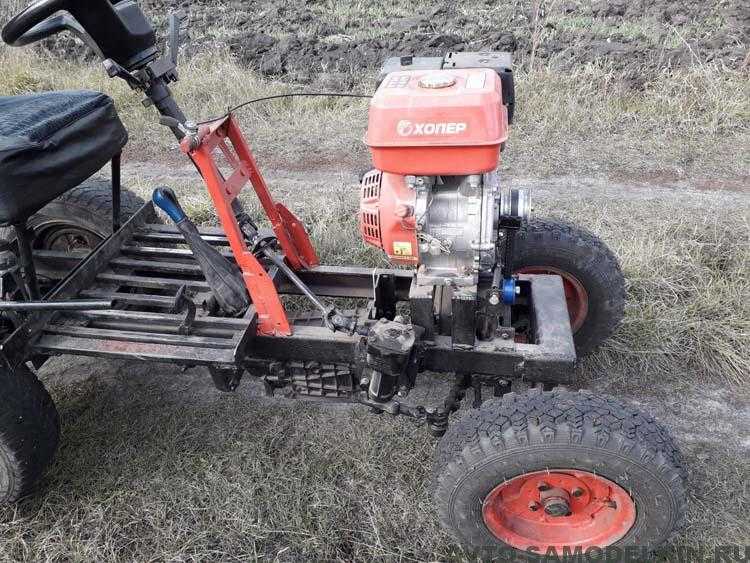

Самодельный-трактор своими руками с двигателем от мотоблока. Минитрактор из мотоблока своими руками

Для того, чтобы сделать миниатюрный трактор из мотоблока своими руками, Вам понадобятся:

• болгарка;
• детали для крепления;
• швеллеры и трубы;
• приспособление для сверления;
• электрическая сварка;
• измерительные инструменты (уголок, рулетка, штангенциркуль);
• мелкий ручной инструмент (отвертка, ключи, молоток и т. д.).

Также необходимо приобрести готовый комплект для переделки мотоблока в минитрактор. Это будет основная статья расходов, но экономить на данном оборудовании не стоит, дабы не ставить под сомнение качество будущего изделия.

Еще необходимо подобрать удобные и качественные руль, сиденье, колеса и педали. Когда все необходимые комплектующие подобраны, можно приступать к созданию чертежа. Не стоит пренебрегать этим этапом – с четкими чертежами и схемами Вам намного проще и быстрее будет работать. Ниже на фото приведены примеры простейших чертежей для самостоятельной переделки мотоблока в минитрактор.

Хороший самодельный минитрактор с двигателем от мотоблока может получиться лишь тогда, когда исходный агрегат обладает хорошей мощностью и производительностью. Идеально подойдут для переделки тяжелые дизельные мотоблоки. Они довольно экономичные, имеют большой вес, обладают немалой мощностью, продуктивные и выносливые. Все эти параметры позволят сделать из мотоблока полноценный минитрактор, способный вспахивать тяжелые грунты и работать долгое время без перерывов.

Процесс переделки в целом проводится по одному алгоритму, с незначительными отличиями для разных моделей. Общая схема переделки мотоблока в минитрактор выглядит следующим образом.

Подготовка рамы

Поскольку для минитрактора понадобится еще одна пара колес, то и конструкцию рамы придется усовершенствовать и усилить. Для изготовления новой рамы используются металлопрофиль или металлическая труба. Толщину и размер заготовок стоит подбирать исходя из индивидуальных предпочтений, учитывая мощность будущего агрегата. Составляющие будущей рамы вырезаются болгаркой и соединяются сваркой. Целесообразно усилить конструкцию поперечной перекладиной. Позаботьтесь также о месте крепления навесного оборудования и о фаркопе, если планируете использовать прицеп.

Ходовая система

Передние колеса крепятся на отрезок трубы подходящего диаметра. На нее в свою очередь крепятся готовые колесные ступицы с тормозными колодками. В центре конструкции проделывается отверстие, через которое она будет присоединена к раме. Далее к раме через червячный редуктор монтируются рулевые тяги. В конце устанавливается собственно руль.

Для установки задней оси во втулки запрессовываются подшипники. На саму ось крутящий момент будет передавать шкив. Колеса можно оставить от предыдущего агрегата, можно подобрать новые, с более мощным протектором и большей шириной. Диаметр колес для будущего минитрактора рекомендовано подбирать размером от 12 дюймов.

Монтаж двигателя

Двигатель рекомендуется монтировать на передней балке рамы. Это улучшит балансировку агрегата

Важно предусмотреть, чтоб вал отбора мощности находился параллельно к шкиву заднего моста. Это убережет ременную передачу от износа

Дополнительные системы

Когда проделана основная часть работы, устанавливается тормозная система и система управления навесным оборудованием. Также не лишней будет установка осветительных приборов.

После полной сборки минитрактор должен пройти обкатку соответственно с требованиями инструкции по эксплуатации к мотоблоку.

Рассмотрим подробнее, как легко и быстро можно переделать в минитрактор мотоблоки разных моделей.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора выполняет роль основания, на котором закрепляются все узлы и детали данного агрегата. Рама должна быть достаточно прочной и в то же время не очень тяжелой. Обычно ее изготавливают из металлического уголка, профильной трубы или из швеллера. Соединяются детали методом сварки. Рама может быть цельной или состоять из двух частей.

Цельную раму изготовить проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы вычисляются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков пользуются большой популярностью минитрактора 4х4. Это полноприводные минитрактора с ломающейся рамой. Слово “полноприводные” означает, что у агрегата ведущими являются оба моста, передний и задний. Пример такой рамы, изготовленной из швеллера № 10, приведен на следующем фото.

Узел перелома рамы чаще всего делают из карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой – это небольшой радиус разворота агрегата. Благодаря высокой маневренности минитрактор переломка с успехом используется на небольших участках, где разворот минитрактора с цельной рамой будет затруднен.

Ниже показаны чертежи рамы, соединенной шарниром.

Минитрактор на основе Жигулей — процесс работы, чертежи, видео

Владельцы фермерских хозяйств, дачники, которые имеют поля размером более 10 соток, нуждаются в помощи сельскохозяйственной техники. Конечно, купить заводской минитрактор по карману далеко не каждому. Однако в селах можно часто найти старые Жигули, которые уже отжили свое, но которые еще имеют надежду на вторую жизнь. Именно на основе этого автомобиля можно сконструировать замечательный минитрактор, который по своим характеристикам не будет уступать покупным экземплярам.

Минитрактор из Жигулей своими руками — отличный вариант для тех, кто не хочет тратиться на дорогостоящую технику. При этом мотор можно взять из разных моделей автомобиля — ВАЗ 2101, ВАЗ 2106, ВАЗ 2109, и многие другие.

С чего начать?

Как правило, конструирование любой самоделки начинается именно с создания чертежа. Схема поможет вам точно просчитать все размеры, отметить узлы соединения, наметить форму и количество деталей. Без чертежа, на глаз, вы вряд ли сможете с первого раза сделать все правильно и качественно. Поэтому не пренебрегайте этим этапом.

Во время работы над чертежом мини трактора из Жигулей учитывайте следующие моменты:

• передняя подвеска должна быть сделана усиленной;
• двигатель нужно разместить под сидением водителя;
• обязательно укажите изменения в ходовой части;
• мотор в минитракторе из Жигулей должен быть прикрыт кожухом;
• отметьте место, где будет располагаться топливный бак;
• если создать укороченную раму, то трактор будет компактным и экономным в потреблении топлива;
• если вы решите уменьшить раму, то учтите момент, что мост тоже будет смещен.

Процесс работы

Если вы решили сделать минитрактор из Жигулей, то в итоге вы получите достаточно мощную машину с отличными характеристиками. Такой агрегат станет настоящим помощником в выполнении любых работ по обработке земли и уходу за растениями.

Итак, минитрактор можно сделать с двигателем от ВАЗ 2106 или с ДВС ВАЗ 2101, но также вам потребуются следующие детали, которые точно можно позаимствовать от других машин:

Коробку передач можно взять с ГАЗ-53;
Задние колеса подойдут от МТЗ-82, а передними могут служить колеса от старого мотокультиватора или мотоблока;
От того же ВАЗ 2106 можно взять рулевое управление и сидение для водителя;
От Жигуля берется передний и задний мост

Однако важно их размеры подогнать под габариты будущей самоделки.. Этапы создания минитрактора из ВАЗа:

Этапы создания минитрактора из ВАЗа:

Создается кинетическая схема. Важный этап, который нельзя пропускать;
Изготовление рамы. После подгона ее размеров необходимо тщательно обработать сварочные швы. Если у вас нет готовой рамы, вы ее легко можете сделать из швеллеров и уголков

Важно после ее изготовления осмотреть металл на наличие ржавчины. Также потребуется грунтовка рамы в несколько слоев;
Приступаем к работе по изготовлению ходовой части

Вам необходимо очень внимательно осмотреть все узлы, а также тщательно проверить тормозную систему;
Если вы будете менять колеса на более громоздкие, вам нужно будет подобрать подходящие мосты и тормоза;
Монтируется двигатель;
Создается защитный кожух для двигателя;
Крепится сидение для водителя;
Устанавливается рулевое управление;
Создаются точки крепления для будущего монтажа навесного оборудования.

Важные моменты

Если вы решили сделать самодельный минитрактор из Жигулей, вы должны знать некоторые важные моменты. Такая техника будет отличным помощником, и при этом вам не придется сильно тратиться на ее изготовление. Но вы должны учитывать некоторые юридические важные моменты:

1. Если вы будете покупать старый Жигуль для самоделки, то должна быть проведена процедура переоформления;
2. После этой процедуры вы должны уведомить ГАИ о планируемой работе. Там будет оформлен акт о сдаче номеров;
3. После того, как вы создадите минитрактор из Жигулей, вам нужно зарегистрировать его и получить новые номерные знаки. Но чаще всего на таком транспорте аграрии передвигаются исключительно по своему участку или между полей, поэтому подобной регистрации можно и избежать.

Как видно, сделать минитрактор из Жигулей достаточно просто

Важно лишь продумать каждый момент, приготовить все необходимые детали и инструменты. Многие владельцы таких самоделок отмечают отличные показатели машины, ее возможности в работе на полях

Но важно то, что вы сами его собрали, и, следовательно, при возникновении поломки, вы с легкостью ее найдете и устраните.

Техника безопасности

Независимо от того, какой механизм был основным при сборке мини-трактора, надо понимать, что это довольно опасное устройство. Инструкций на самодельную технику не существует, и потому первой мерой безопасности является тщательный отбор конструкции. Рекомендуется ознакомиться с комментариями к чертежам и к описаниям, с отзывами тех, кто уже пробовал их использовать. Заправлять мини-трактор надо только тем топливом, на которое рассчитан мотор. Аналогичное правило относится и к смазочным маслам.

Если агрегат имеет бензиновый двигатель, нельзя допускать попадания масла в горючее. Заливать топливо до самой кромки тоже нельзя. Если оно выплеснется при движении, могут возникнуть серьезные проблемы. Категорически запрещается пользоваться открытым огнем при заправке мини-трактора, а в идеале — в любой момент, когда люди находятся поблизости от него.

Если канистра прохудилась, ее следует выбросить. Не надо создавать запасы топлива сверх необходимых объемов. Места заправки и запуска двигателя должны находиться минимум в 3 м друг от друга. Во избежание пожара не стоит заводить мотор и в непосредственной близости от деревьев, кустарников, на сухой траве. Если двигатель завелся плохо или запустился со странными звуками, лучше отложить работу и отыскать возникшую проблему.

Передний и задний мост

Мосты служат для передачи крутящего момента от карданного вала на ведущие колеса. Ширина колеи минитрактора составляет 700-1200 мм, поэтому стандартные мосты от автомобилей не подходят и нуждаются в доработке.

Для минитрактора редуктор заднего моста обязательно должен быть с дифференциалом.

Чтобы уменьшить колею, чулок заднего моста разрезается с обеих сторон от редуктора и уменьшается на разницу в ширине колеи. Полуоси, идущие внутри, обрезаются на такую же величину. Чтобы полуоси можно было соединить с фланцами, на них нарезаются шлицы. Или применяется другой подход: нарезается резьба на полуосях и на внутренней части фланцев, затем полуоси закручиваются во фланец, после чего места соединения завариваются.

Для того чтобы закрепить задний мост на раме, на корпус редуктора наваривается швеллер. Мост должен иметь подвижность относительно рамы. Для этого швеллер и рама закрепляются не жестко, а через две рулевые тяги.

Для заднеприводного мини трактора передний мост делается в виде балки. Для этого нужно:

1. Подготовить поворотный кулак от Москвича или Жигулей в сборе с шаровыми опорами.
2. Вырезать четыре пластины толщиной 5 мм. Высверлить в них отверстия под шаровые пальцы.
3. Прикрутить пластины к шаровым опорам. Затем эти пластины сварить между собой при помощи уголков. По два уголка на один поворотный кулак.
4. При помощи стальной трубы квадратного сечения 50х50 мм свариваем в общую конструкцию.
5. Поворотные кулаки могут располагаться как на автомобиле, так и быть перевернутыми, если этого требует конструкция рулевого управления.

Для того чтобы передняя балка имела подвижность относительно рамы, ее нужно установить через шарнир. Подойдет карданная крестовина, ограниченная качанием в одной плоскости.

Самодельный трактор из «Жигулей», из комплектующих ВАЗа

В нынешнее время как сделать трактор из Жигулей может узнать даже школьник. Просторы интернета, для всех и обо всем, поведают всем жаждущим информации. Самодельный трактор из «Жигулей» станет универсальным инструментом. Чем же хорош подобный агрегат, сделанный из ВАЗовских комплектующих? Такой трактор может решать массу задач и быть фактически универсальным инструментом, который требуется в сельскохозяйственных работах.

Запчасти к нему можно найти в любом уголке необъятной страны. Есть недостатки, которые заключаются в том, что топливо для такого устройства будет бензин, который стоит немалых денег. Тогда, как все заводские трактора работают исключительно на дизеле. Чаще всего делают самодельные трактора из Нивы-2121 или ВАЗА. Также используют движки от различных модификаций Жигулей. Иногда покупают движки от последних модификаций, чтобы уменьшить расход топлива.

Особенности конструкции

Что же такое мини трактор? Какое есть определение этому полезному агрегату? Прежде всего, это многофункциональный механизм, который может не только обрабатывать землю, но и перевозить всевозможные грузы.

Мини трактор на небольших участках может делать:

• боронование;
• обрабатывать посевы;
• удобрять площадь;
• убирать снег;
• скашивать траву;
• разравнивать участок;
• перевозить самые разные грузы.

Движок на таких устройствах бывает не более 50 лошадиных сил, если мощность будет больше, то такой транспорт обязательно уже надо регистрировать в ГИБДД. Достаточно набрать запрос в поисковой системе Яндекса, например: трактор своими руками из ваз 2107, как перед глазами предстанет огромное количество материала. Все это говорит о том, что данная тема в народе пользуется огромной популярностью. Каждый трактор бесполезен без вспомогательных инструментов, которые тоже надо изготавливать и переделывать из уже существующих. В первую очередь необходимо сделать раму и ходовую от «Жигули».

Начало работ

Сначала снимается движок и перебирается. Если все сделать по уму, то двигатель ВАЗ и с двумя КПП будет служить очень долго. Затем черед настает трансмиссии и ходовой части. После того как все узлы почищены и отремонтированы, следует подготовить подробную схему компоновки будущего аппарата с двигателем ВАЗ. Двигатель надо располагать впереди водителя, так как это бывает на заводских тракторах.

Кожух можно «позаимствовать» у старого трактора, соответственно переделав его под необходимый формат. Ради уменьшения веса и размеров можно подрезать раму, тогда, возможно, придется переместить и мост. Очень важный вопрос – компоновка баков для бензина.

Чаще всего они располагаются за сиденьем водителя.В обязательном порядке усиливается подвеска спереди, потому что на нее будет приходиться большая нагрузка. Колеса ставятся большего диаметра, тогда будет легче перемещаться по пашне и проселочной дороге.

Ну и конечно, следует почистить все запчасти от налета ржавчины, потом покрыть их грунтовкой.

Сборка основных узлов

При желании, сделать самодельный трактор из ваз 2106 не составит огромного труда. Главный момент — сборка узлов. Рама делается под намеченный формат. Чаще всего обрезается, и к ней навариваются дополнительные металлические ребра, которые укрепляют конструкцию. Если не подходит по каким-либо причинам рама от ВАЗ, то можно из швеллеров сделать раму самому.

Затем делается ходовая часть, ее можно взять от Жигулей, предварительно проверив их на функциональность и, где надо, укрепив. Нельзя упускать такую важную составляющую, как тормоза. Тонкость заключается в том, что стандартные тормоза от Жигуленка не подойдут, так как колеса будут большего диаметра.

Вполне допустимо, что придется менять и мост, потому что колеса будут тяжелее.

Двигатель должен быть открыт с правого и левого боков, тогда будет дополнительная вентиляция, и он не будет перегреваться. Делается отдельная кабина для водителя, для этого подойдут такие материалы, как фанера, листы нержавейки и уголки. Кресло можно использовать от Жигулей, дополнительно монтируются спереди и сзади крепления для специализированных приспособлений.

Завершающий этап

Помимо всех тонкостей, самое основное – это, конечно, рама, которая должна выдерживать нагрузку с хорошим запасом. После создания агрегата его надо будет зарегистрировать в государственных органах и получить номерной знак. Необходимо добавить, что если сделать трактор из ваз 2109 своими руками, то меньше будет расхода на топливо, потому что двигатели на этой модели более экономичные.

Из чего сделать ходовую

Процесс сборки ходовой части наиболее распространенного заднеприводного минитрактора включает в себя изготовление передней балки и заднего моста.

Переднюю балку делают следующим образом:

• От длинной профильной прямоугольной трубы сечением 80 мм отрезают кусок длиной, равной ширине будущей колеи трактора;
• Из швеллера № 8 (ширина 80 мм) сваривают 2 п-образных рычага с прорезями и отверстиями для крепления шаровых опор в верхней и нижней части;
• Рычаги приваривают к торцам балки;
• В рычаги вставляют поворотные кулаки со ступицами от ВАЗа, Оки или другого легкового автомобиля;
• Поворотные кулаки при помощи шаровых опор фиксируются на передней балке;
• Посередине балки устанавливают крестовину для крепления подвески с рамой. Сваривают такую крестовину из двух уголков 40×40 мм. Соединяют ее с балкой при помощи длинного болта, вставляемого в проушины, закрепленные на внешней поверхности сваренных уголков и верхней части балки.

Привод колес минитрактора осуществляется при помощи укорачиваемого заднего моста от Волги, Москвича или Жигулей. Перед тем, как укоротить жигулевский мост на минитрактор, из него необходимо извлечь все элементы и полуоси. Затем корпус моста при помощи болгарки обрезается с двух сторон до необходимой длины.

При использовании заднего моста от Оки его не укорачивают

Наиболее ответственным процессом модернизации моста для самодельного трактора является нарезка шлицов на полуосях для шестерен передаточного механизма. Для этого необходимо:

• Обрезать концы полуосей со шлицами;
• Наконечник полуоси со шлицами с удаленного участка приварить в нескольких точках («прихватить») к торцу укороченной рабочей полуоси;
• При помощи болгарки и дисков толщиной (0,8;1,6 мм) нарезать на оставшиеся части полуоси шлицы;
• Старый наконечник со шлицами аккуратно обломать, на новые шлицы одеть шестерню, проверяя отсутствие задиров и люфт.

После всех описанных выше операций передаточный механизм собирается заново, к верхней части моста привариваются опорные площадки со шпильками для крепления рамы.

На заметку. При использовании заднего моста от Оки его не укорачивают, используют в неизменном виде.

Подготовка чертежей и изготовление аппарата

, как сделать мини-трактор

Разобравшись, как сделать трактор своими руками, приступают к работе. Согласно спецификации чертежа подбираются необходимые узлы и детали. Те элементы, которые невозможно найти готовыми, изготавливаются самостоятельно.

Мини-трактор своими руками в домашних условиях создается из следующих элементов:

• двигателя;
• рама, на которой крепятся узлы конструкции;
• ходовая часть и тормозная гидравлическая система;
• навесное оборудование;
• кресло для водителя;
• фонари.

Подбор двигателя

На самодельном тракторе можно использовать двигатель от Москвича. Он проектировался специально под самодельную сельхозтехнику, поэтому мощность его всего 4 л. с. Однако этого может быть достаточно для работы на небольшом участке. К тому же он прост в ремонте. Идеальным вариантом служит двигатель от мотоблока. Обычно вместе с ним устанавливается передний мост с рамой и рулевым управлением с того же мотоблока.

Силовая рама агрегата

Собирается рама из уголков или швеллеро

Для установки двигателя сверху приваривается 2 трубы. Крепятся элементы каркаса сварными швами, ведь болтовые соединения могут не выдержать нагрузки.

Сцеп между полурамами изготавливается из 2 вилок и шарнира. Для этого используются подшипники и цапфа от Камаза. Благодаря такому соединению задняя половина имеет возможность смещаться как горизонтально, так и вертикально.

Ходовая часть установки

Для установки мостов на раму привариваются вертикальные стойки с усиливающими уголками. Передний мост не является ведущим, поэтому там можно использовать конструкцию с любого автомобиля.

Для заднего моста готовится литой прут диаметром 50 мм. Чтобы мост плавал на ухабистой дороге, посередине устанавливается шарнир. На краях прутка фиксируются ушки. Они нужны для того, чтобы с помощью шкварней на них надеть камазовские цапфы со ступицами. Дальше на них надеваются колеса. Гидравлика берется с любого автомобиля. Тормозная система устанавливается на задние колеса, можно ее взять от автомобиля УАЗ.

Фиксация навески

Для соединения с дополнительным оборудованием в виде сеялки или косилки применяется навеска. Она представляет собой 2 тяги. Берутся они от любого автомобиля.

Фиксация их ведется 3 точками. Одна крепится к специальной пластине на раме, другая к навесному оборудованию, третья — к приводу гидродвигателя. Через него крутящий момент будет передаваться навесному оборудованию.

Рулевая колонка и сиденье водителя

В качестве рулевого управления используется система с автомобиля Москвич. Вместо родных тяг берутся жигулевские, а ступицы подбираются от Запорожца. Между тягами и колонкой устанавливается специальный рычаг.

“>

Полезные советы

Сделать с первого раза полноценный трактор 4х4 не у каждого хватит квалификации, но соорудить адаптер к мотоблоку и использовать его как мини трактор по силам любому.

Определите, какие детали и агрегаты есть в наличии, а какие легко достать. Обдумайте конструкцию исходя из практических соображений. Некоторые узлы требуют токарных и фрезерных работ. Подумайте, есть ли возможность их выполнить.

Оцените свои временные ресурсы. Процесс творения непредсказуем, поэтому неизвестно, сколько времени он займет.

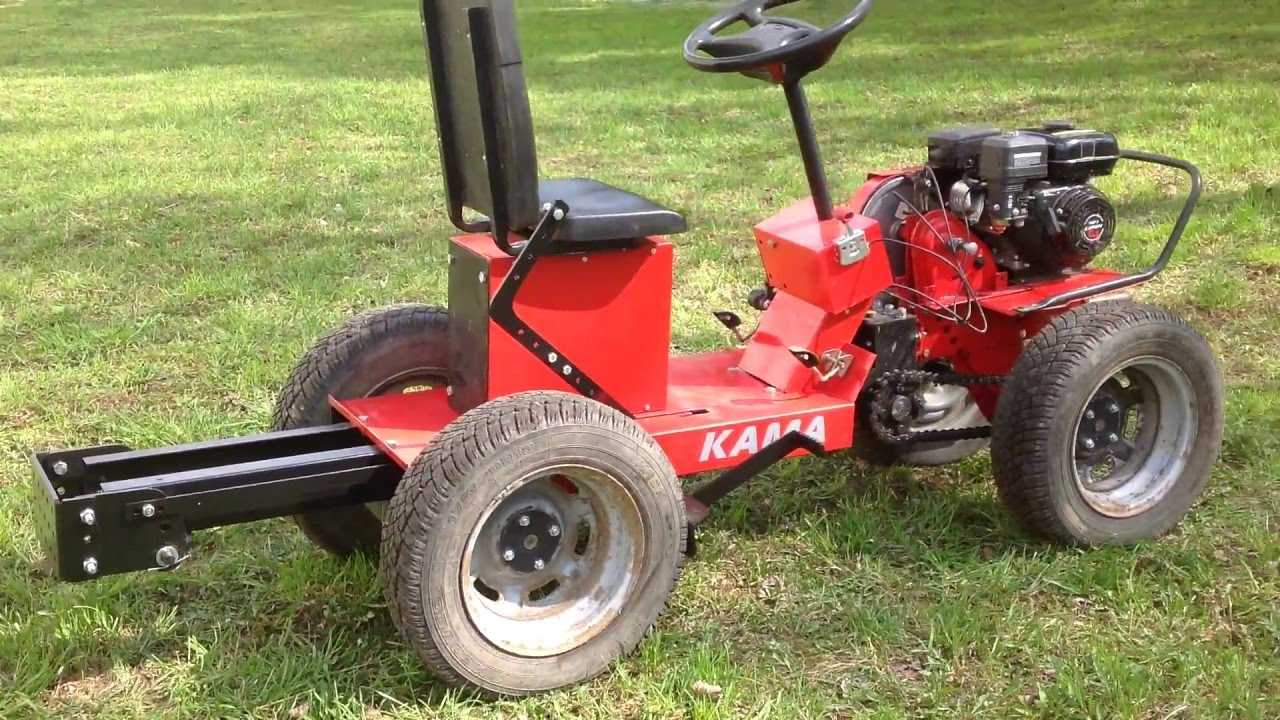

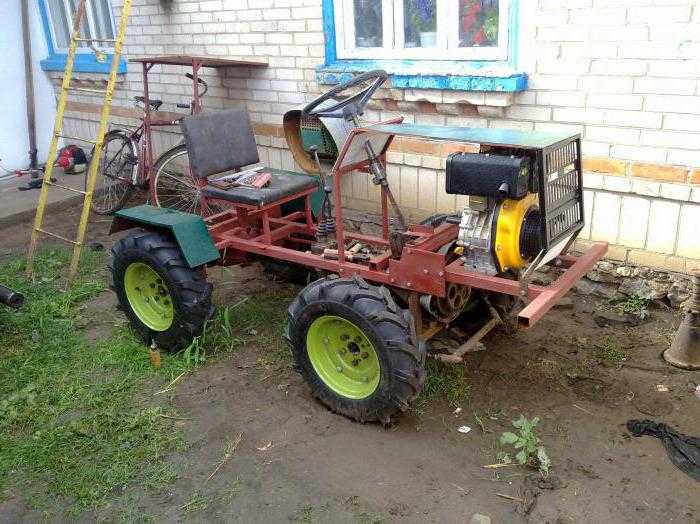

Минитрактор является незаменимой сельскохозяйственной техникой для обработки земли, посадки семян и сборки урожая. Особенно данная техника востребована в деревне, среди владельцев больших приусадебных участков. Стоимость минитракторов в заводском исполнении достаточно высока. Даже новинки техники китайского производства порой не всем по карману. Поэтому все больше домашних мастеров стараются изготовить минитрактор самостоятельно, используя подручные материалы.
