Окучиватель для картофеля

Виды

Ручные и автоматизированные окучники можно подразделить по следующим видам:

дисковый – это простой инструмент, подходящий для одного человека;

Понятно, что дисковые варианты легче в применении, их еще часто автоматизируют, сцепляя с мототехникой. Гребни земли после дисковых окучников выше. Есть в этих устройствах и отрицательный момент – цена. В сравнении с плуговым окучником она в четыре раза выше. Внешне инструмент выглядит рамой с колесами, на которую подвешены диски. Расстояние между ними можно изменять в соответствии с шириной междурядьев. Диски выставляются под определенным наклоном, который не рекомендуется регулировать по отношению к вертикали. Без постоянного одинакового расстояния между кругами инструмент будет тянуть вбок.

Самый простой тип ручного плуга имеет заранее заданную ширину захвата, крылья (плуги), сдвинутые относительно друг друга, которые являются неподвижными. Это удобно, если ширина междурядий уже определена, а инструмент к ним подходит. Еще одно преимущество окучников с фиксированной шириной захвата – возможность применения с легкими культиваторами, весом до 30 кг. Достоинство заключается в компактности, а отрицательная сторона скрывается в ограниченности работ на влажных участках. Здесь инструмент будет залипать в почве.

Окучник с изменяемой шириной захвата – это самый распространенный вариант. Регулировочный механизм простой, но он позволяет сдвинуть или раздвинуть крылья, подстроив их под нужную ширину к междурядьям. Инструмент тоже можно автоматизировать, но только с тяжелыми мотоблоками. Крылья такого окучника отодвигают землю сразу в обе стороны. После прохода инструмента часть осыпается обратно в линию, которую он нарезает. Для более эффективного процесса боронования требуется мощнее мотоблок, иначе тянуть окучник покажется тяжелее, чем работать тяпкой или мотыгой.

Ручной окучник для картофеля своими руками

Некоторые овощеводы не хотят тратить деньги для приобретения такого приспособления и поэтому пытаются самостоятельно изготовить ручной окучник.

Прежде чем приступить к работе, надо подготовить все материалы и необходимые инструменты. Для создания конструкции понадобится следующее:

• листовая тяга толщиной 2–3 мм, с помощью которой будут изготавливаться отвалы;
• одна полая труба длиной не меньше метра для изготовления задней и передней тяги;
• метровая водопроводная труба, которая понадобится при создании вертикальной стойки;
• стальная пластина или талреп для соединения вертикальной стойки с передней тягой;
• горелка на газу для нагрева металлических изделий в местах их сгибов;
• болгарка для работы со стыками;
• сварочный аппарат.

Также чтобы создать самостоятельно окучник нужен чертеж, где будет изображаться правильное расположение всех компонентов. Конечно, можно сделать изделие без помощи чертежа. Однако скорее такой окучник будут некачественным и быстро сломается.

Делаем вертикальную стойку

Изготавливать окучник для картофеля надо с вертикальной стойки, которая считается основой всей конструкции. Для этого подготавливается труба длиной около метра.

Чтобы создать качественную стойку, трубу придется загнуть на 10–20 градусов вперед на расстоянии 300–400 мм от начала конструкции. Для сгиба металлических труб применяется специальное приспособление — трубогиб. Однако не у всех есть возможность им воспользоваться и приходится делать все своими руками. Чтобы самостоятельно согнуть металлическую трубу придется:

в полость трубы засыпать речной песок;
на краях конструкции установить заглушки, которые будут удерживать песок;
место, где должна сгибаться труба, нагреть паяльным аппаратом;
осторожно согнуть трубу в месте нагрева.

Некоторые пытаются повторить вышеперечисленные действия, но без использования песка. Однако без песка между стенками вертикальной трубы ее форма деформируется из-за нагрева и поэтому она не сможет сохранить свое исходное сечение.

Изготавливаем переднюю и заднюю тягу

Для изготовления задней и передней тяги понадобится труба диаметром ¾ дюйма. Ее придется согнуть таким же способом, как и трубу при создании вертикальной стойки. Когда изделие будет согнуто, в нем делается несколько отверстий сверху и снизу, где будет устанавливаться вилка. Созданные отверстия понадобятся в будущем для изменения высоты стойки.

При изготовлении передней вилки надо учитывать рост человека, который будет работать с ручным дисковым окучивателем для картошки, изготовленным своими руками. Поэтому передняя тяга создается так, чтобы ее вилки были длиной не меньше 60 см. Для подсоединения вилки к вертикальной стойке сверлятся отверстия для крупных шурупов.

Двухотвальный плуг

Изготовить ручной плуг для окучивания картошки довольно просто. Для этого подготавливается две металлические пластины с толщиной не меньше 3–4 мм. Они должны иметь небольшие полукруглые изгибы, чтобы легче было рыхлить землю. Крепится изготовленный своими руками плуг к вертикальной стойке. Для более надежного крепления конструкции используется сварочный аппарат.

Подрезающий нож

В самом конце создается подрезающий нож для ручного дискового окучника для картофеля. Данная часть конструкции изготавливается из углеродистой стали, из которой вырезается нож нужной длины и диаметра. Вырезав изделие, его придется заточить ровно под углом в 40–45 градусов для создания острого лезвия. Когда нож будет готов, его приваривают к верхней половине вертикальной стойки и шлифуют сварочные швы болгаркой.

Что такое окучник для мотоблока: описание и характеристика устройства

Окучник — механизм, с помощью которого вспахивают и культивируют почву разной протяженности и сложности.

Насадкой обрабатывают сельскохозяйственные культуры, рыхлят, перекапывают грунт, борются с сорняками. Устройство изготавливается из металла, имеет лопасти или оборудовано вращающимися дисками, которые крепятся к раме.

Устанавливают насадку на мотоблок с помощью специальных креплений. Навесное оборудование обеспечивает разные высоту окучивания и глубину проникновения в землю. Вместе с рыхлением прибор выполняет подъем почвы на необходимый уровень и аэрацию. Ширина обвалки, высота и угол наклона зависят от модели.

Самодельный листерный окучник

Чтобы сделать самодельный ручной или автоматизированный окучиватель для картофеля любого типа, сначала необходимо выполнить на бумаге в масштабе чертёж механизма и указать необходимые размеры устройства.

Оборудование для изготовления

Чтобы работа выполнялась быстро и качественно, необходимо сначала подготовить инструмент. Для этого понадобятся:

• болгарка;
• сварочный аппарат с электродами;
• дрель с набором свёрл;
• молоток.

Болгарка и сварочный аппарат необходимы для изготовления окучника

Из материалов необходимо подготовить:

• металлический лист, толщиной 2-3 мм;
• железная труба, с сечением 20ммх20мм или 30ммх30мм;
• если будет изготавливаться регулируемое приспособление, то дополнительно нужно приобрести 4 петли и металлические полосы (толщиной 3 мм).

Ход работы

1. Из металлического листа вырезаем боковины плужка (уши).Чем больше ширина боковин, тем больше будет захватываться земли и, соответственно, больше её будет засыпаться под куст. В более узкой части, предназначенной для нарезки земли, ширина ушей должна быть 5-7 см. Для узких междурядий изготавливаются уши меньшей ширины, чем для широких;
2. Изгибаем боковины и придаём им нужную форму. Радиус изгиба должен быть одинаковым как для левой, так и для правой половины;
3. Свариваем обе половины и зачищаем место сварки;
4. Соединяем уши между собой металлическими полосами. Если окучник не регулируемый, то полосы привариваются к ушам, если регулируемый, то фиксируем с помощь петель. Желательно, чтобы угол между полосами составлял 90°, а между ушами – 120°. Другие концы полос свариваем между собой;
5. К узким концам ушей присоединяем носик с помощью сварки. Угол между металлическими полосами и носиком должен составлять 150°;
6. После изготовления рабочей части окучника её приваривают к кронштейну. С помощью кронштейна потом окучник соединяют с механизмом, например, с мотоблоком.

Принцип действия

Устройство присоединяется к мототехнике на кронштейн сцепного устройства (сцепки), не имеющий грядника. Это исполняется посредством стопорного компонента – двух винтов и плоской шайбы. Более комфортная и качественная работа производится на первой пониженной скорости. Это даст возможность усилить тягу благодаря снижению скорости поступательного движения.

Принцип действия дискового орудия для окучивания несложен: диски при передвижении захватывают землю и формируют в процессе окучивания валик, подсыпая землей растительность. Движение дисков дает возможность дополнительно размельчать почву и взрыхлять ее.

Дисковое устройство для окучивания обладает некоторыми преимуществами по сравнению со своими сородичами: гребни он сооружает повыше и поровнее, в эксплуатации он проще и интереснее, затраты энергии при этом значительно ниже. Работнику с подобным приспособлением трудиться легче.

Разумеется, не все так прекрасно. Всегда за удобства требуется платить. И стоимость дискового окучника является тому доказательством. Стоимость возможности пользоваться комфортным и несложным в применении дисковым приспособлением приблизительно в 3–4 раза выше, чем остальными типами.

Стоимость сельхозорудия зависит от следующих характеристик:

• толщина и поперечный размер дисков;
• материал изготовления: обычный металл либо легированная сталь;
• применение в структуре роликовых подшипников или втулок скольжения;
• устройство настройки.

При приобретении дискового орудия для окучки все эти моменты нужно принять в расчет.

Принимая во внимание то, что данное оборудование не из дешевых, появляется закономерный вопрос о том, можно ли сделать самодельное дисковое устройство для окучки к мотоблоку

Ручной плуг для посадки картофеля своими руками. Плуг для посадки

Посадить картошку без лопаты поможет ручной плуг. Чтобы изготовить его cвоими руками, придется приложить некоторые усилия. Но их стоит затратить, так как устройство получается универсальным – плуг используют не только для высадок картофельных грядок, а также для последующего окучивания кустов и рыхления междурядий.

Так как в изготовлении конструкции используются трубы пустотелые и листовой металл, понадобятся сварочное оборудование, горелка на газу или паяльная лампа, болгарка.

Чтобы создать универсальный способ посадки картофеля, следуют такому алгоритму:

• метровую трубу диаметром 2,5 см заполняют песком и закрывают заглушками;
• сгибают под угол в 10-15 градусов на расстоянии 30 см от края, применив паяльную лампу; получают стойку, на чертеже обозначенную позицией 3;
• сняв заглушки, высыпают песок (он необходим только для аккуратного загиба трубы);
• из кусков металла формируют двухотвальный рабочий элемент с подрезающим ножом и закрепляют снизу стойки болтами, под которые в трубе предварительно высверливаются отверстия;
• сверху в трубу вставляют рукоятку управления 4 и фиксируют болтом 12; на рукояти должно быть несколько отверстий, чтобы получилась телескопическая выдвижная система;
• передней тяге 5 придают форму, как указано на чертеже, и приваривают к стойке; позиции 9, 10 указывают наличие роговой рукоятки;
• кронштейнами 7 и 8 к тяге и стояку крепят талреп 6, позволяющий регулировать уровень атаки ножа.

Ручной плуг с тягой

Для удобства управления плугом у основания рукоятей тяги можно закрепить нашейно-подмышечную прочную ленту (позиция 11). Она позволит ведущему работнику равномерно распределять свои усилия при прохождении с плугом по участку.

Принцип действия

Ключевой частью ручного окучника является культиватор либо плуг. Именно он будет делать то, что вручную делают тяпкой или мотыгой – вспахивать грунт. Этот плуг при помощи своего острого конца («носа»), незначительно зарывается в почву и распределяет её по бокам от себя, засыпая землёй картофельные ряды.

Если в качестве окучника выступает самодельная модель из велосипеда, то культиватор будет закреплён на его раме. Немного изменив структуру агрегата, хватаясь за руль, можно управлять устройством, направляя его в нужную сторону. Само же движение окучника осуществляется за счёт одного-единственного колеса в передней части рамы.

Более кратко можно изложить суть работы ручного окучника следующим алгоритмом:

• культиватор врезается в землю;
• управляющий аппаратом при помощи руля направляет окучник в нужную сторону и двигает его вперёд;
• движение осуществляется за счёт имеющегося колеса.

Конструкция и назначения ручного окучника

Ручной окучник — это достаточно примитивное приспособление, которое значительно облегчает труд огородников. Прямое назначение такого аппарата — окучивание картошки и других культур. Помимо этого, его можно применять для рыхления грунта и нарезки бороздок перед посадкой. Окучники бывают двух видов. Подбирать их следует с учетом общего объема работы и размера грядки.

Дисковый

Такой аппарат представляет собой поперечный брус, к которому кронштейнами крепятся два диска диаметром около 40 см. Они могут свободно вращаться, так как посажены на подшипники. Для работы с таким агрегатом понадобится 2 человека. Один обеспечивает движение окучивателя, а второй производит само окучивание.

Плюсами такого аппарата являются:

• высокая производительность;
• возможность регулировки ширины захвата и глубины;
• невысокое тяговое усилие для обеспечения движения.

Минусы также есть:

• сложная конструкция;
• высокая стоимость окучника;
• необходимость двух человек для работы с агрегатом.

Плужного типа

Окучник является отличным помощником для огородника и прекрасной заменой тяпки. Основой этой техники является стреловидный плуг. На нем в задней части закреплены рукоятки для управления. А спереди закреплено колесо, оно выполняет две функции: регулирует глубину обработки и служит дополнительной опорой для окучника.

Плюсы такого окучника:

• простота конструкции;
• небольшой вес;
• возможность работать с инструментом одному человеку;
• доступная цена.

К минусам можно отнести:

• необходимость приложить определенные силы для работы с окучником;
• отсутствие возможности регулировки ширины захвата на междурядьях.

Какие бывают виды окучников

В зависимости от конструктивных особенностей насадки для окучивания подразделяют на несколько типов.

Листерный

Внешне напоминает крылья бабочки. Отличается фиксированной шириной захвата. За счет острых концов опускается на выставленную глубину.

Преимущества механизма:

• простота конструкции;
• малая энергоемкость;
• небольшой вес — не требует мощных агрегатов;
• цена ниже по сравнению с другими типами окучников.

Сажать картофель важно ровно, строго соблюдая одинаковую ширину междурядий. Устройство плохо справляется с работой на влажной и тяжелой земле

Сдвоенный

Это двухрядный или распашной механизм для нарезания ровных параллельных борозд на больших площадях и их окучивания. Высота гряды меняется от 10 до 20 см и ограничена подъемом редуктора относительно уровня почвы.

Достоинства агрегата:

• универсальность применения;
• легкость построения ровных борозд на обширных площадях;
• регулируемое расстояние между лемехами;
• возможность делать гряды одновременно с двух сторон посадки.

Насадка требует регулярной очистки и обработки антикоррозийным составом. Аппарат предназначен для легких, предварительно подготовленных почв.

Голландский

Конструкция окучивателя картофеля позволяет лопастям вращаться в горизонтальной и вертикальной плоскостях. Нижний обрез крыльев напоминает гребень.

Достоинства механизма:

• повышение качества работы;
• использование маломощных мотоблоков;
• экономичность (у устройства низкая цена).

Насадка функционирует в тандеме с машиной весом от 30 кг, рекомендована к применению на любых типах почвы.

Плугообразный

Это механизм обтекаемой формы. Его преимущества:

• небольшая интенсивность выворачивания грунта;
• сохранение влаги в земле за счет меньшей аэрации;
• простота регулирования угла наклона;
• обработка большой территории.

Используя эту модель, земледельцы сокращают время и силы, которые затрачиваются на обработку. Плугообразную насадку лучше применять с мощным мотоблоком.

Дисковый

Рабочие элементы окучника — круги, которые проникают в почву на отрегулированную глубину.

Механизм популярен по следующим причинам:

• высокая надежность и долговечность;
• легкость эксплуатации;
• совместимость со всеми типами культиваторов и повышение их мощности;
• удобство приваливания корнеплодов.

В основном насадку применяют для обработки посадок картофеля.

Пропеллерный

Механизмы этого типа называют еще активными, или роторными, они схожи с лопастями вентилятора. Принцип работы задействует 2 силы вращения и поступательное движение.

Положительные стороны агрегата:

• насадка не только окучивает растения, но и перебрасывает землю с места на место;
• устройство эффективно борется с сорняками;
• грядки обваливаются взрыхленным грунтом — улучшается рост насаждений.

Модель совместима не со всеми видами культиваторов. Пользуются пропеллерной насадкой только на мотоблоках с двумя передними передачами.

Параметры дискового окучника

Данное оборудование нашло широкое применением в ведении сельского хозяйства. С его помощью гребни получаются ровными и высокими. Соответственно, сокращаются временные затраты на обработку междурядий, а работать с устройством довольно просто.

Есть определенные параметры, которым должны соответствовать изготовленные дисковые окучники. Своими руками их тоже нужно делать, помня о следующем:

• о толщине дисков;
• их диаметре;
• материале для изготовления;
• механизме регулировки работы оборудования.

Ориентируясь на предложенный в статье чертеж, можно сделать инвентарь самостоятельно и значительно сэкономить денежные средства.

Окучивание картофеля

Как с помощью дискового окучивают картофель

Механизм действия ручных окучников достаточно примитивен. Два огородника должны взяться за устройство с двух сторон (спереди и сзади). Один упирается в ручку передней тяги и приводит окучник в движение, другой — вдавливает диски в грунт, надавливая на ручку задней тяги.

Диск проходит через почву, оставляя за собой заметный шлейф. С помощью такого устройства можно окучивать растения, находящиеся в непосредственной близости друг от друга. Но также можно регулировать расстояние между дисками, достаточно просто установить несколько дополнительных деталей.

Для чего необходимо

Если вы читаете это статью, то определенно знаете, что картофель нужно окучивать. Но зачем?

Сейчас мы все подробно объясним:

1. При рыхлении почвы воздух поступает к корням, благодаря этому они разрастаются значительно быстрее
2. Опять же, когда воздух поступает к корням, быстро образовываются картофельные клубни
3. Если окучивать картофель, то можно увеличить урожай на 20-30%

Также нужно следовать некоторым правилам:

1. Рыхлить нужно своевременно
2. Рыхлить нужно при пасмурной погоде. Самый оптимальный вариант — после дождя, поливных работ или утренней росы
3. Нельзя проводить окучивание картофеля во время жары, так как растение может просто-напросто сгореть

Как правило, используют мотыги, тяпки и грабли, их использование энергозатратно и продолжительно повремени. На фоне окучников вышеперечисленные инструменты просто меркнут.

Ручное окучивание очень энергозатратно и занимает много времениА самое главное — окучиватель можно изготовить своими руками.

Плюсы и минусы самодельных устройств

К списку достоинств самодельных устройств можно причислить:

• доступность — так как сделать такой окучник может любой человек
• — случаев, когда человек платил сам себе, не зарегистрировано
• эффективность — как правило, самодельные устройства ни в чем не уступают рыночным аналогам, но это зависит от конструкции
• поднятие самооценки — ведь лучше окучивать картофель в хорошем настроении

А вот к минусам можно причислить:

• безопасность работы — но это зависит от того, насколько хорошо сконструирован окучник
• качество — опять же, зависит от того, насколько хорошо сконструирован окучник

Окучник своими руками может сделать практически любой человек

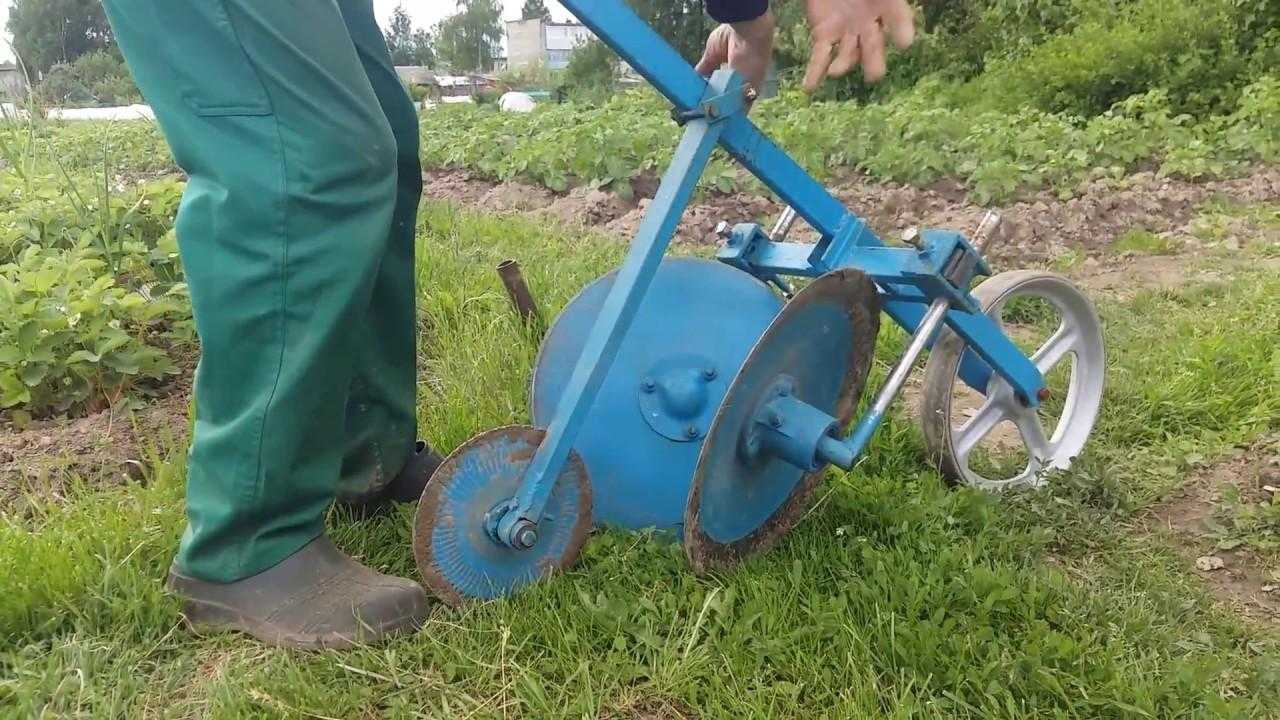

Дисковый окучник

Приступаем к тому, как сделать окучник для картофеля своими руками. На чертеже видно, что главным инструментом являются отвальные диски. Они должны быть в пределах 400 мм. Это оптимально. Потому что сажаем картофель обычно на глубину 60-80 мм, и корни потом растут приблизительно 200 мм. Получается, пройдя в междурядье с наклонёнными дисками указанной величины, мы полностью окучиваем ряд картофеля.

Итак, делаем 2 диска из стального листа толщиной 2 мм, диаметром 400. Некоторые делают из старых крышек от кастрюль. Пусть. Но желательно сделать добротные диски, которые будут служить долго. Можно взять со списанной в металлолом сельхозтехники. Но лучше всего — легированная нержавеющая сталь. Края дисков, там, где будут режущие кромки, затачиваем. Теперь делаем мост со стойками, на которых будут закреплены диски. Рассчитываем размеры. На стальную крепкую трубу с обеих сторон надеваем соединительное крепление для труб (везде продаются). Свободные концы креплений направлены вниз. Сверху сверлим трубу через отверстия в креплении. Каждое крепление сверлим с двух сторон. Закрепляем болтами с гайками.

Если хотите делать захваты разной ширины, то сверлите дополнительно с обеих сторон по два отверстия ещё. Чтобы изменить ширину захвата, достаточно переставить стойки дальше или ближе к концам моста, и закрепить через отверстия. Затем в крепления снизу вставляем трубки – стойки. Также сверлим, крепим в соединении. По два болта с гайками на каждую стойку. Затем внизу каждой стойки делаем механизм для наклонных подвижных дисков. Сначала крепим кронштейн для диска. Причём тоже делаем 2 — 3 позиции сверления трубы. Чтобы была возможность для смены наклона дисков.

С другой стороны кронштейна привариваем короткий толстый стальной прут. На другом его конце – в кольце втулки – впрессовать подшипник скольжения закрытого типа. К втулке изнутри приварить заранее широкую шайбу с отверстиями для крепежа диска. У каждого диска по центру внутрь приварить такие же широкие шайбы с отверстиями. Закрепляем диски болтами с гайками. У нас получились два подвижных наклонённых под определённым углом диска, прикреплённые к стойкам на одном мосту. Можно придумать дополнительно устройство для наклона дисков вправо – влево. Для этого надо подобрать шарнирно-крепящийся механизм кронштейна. Такие тоже есть в продаже. Да и в старых деталях сельхозтехники можно найти.

Мы не будем рассматривать дальше создание ручного окучника. Нам не нужно делать ручки для нашего устройства.

Присоединение окучника

Окучиватель для мотоблока надо подсоединить, навесить к агрегату таким способом, как показано вот на этом чертеже:

Присоединение окучника к мотоблоку

Из чертежа видно, нам надо к мосту через кронштейны и крепкие стальные трубки подсоединить устройство к мотоблоку. Усилить подсоединение поперечной перекладиной. Включаете мотор. Колёса движутся. Вы держитесь за ручки мотоблока. Увлекаемый движением, приходит в действие созданный собственными руками инструмент окучивания насаждений. Диски только надо делать под симметричными углами, чтобы не вело в одну сторону при окучивании. Рассмотренный вариант инструмента – не единственный. Есть и другие. Рассмотрим их по очереди.

Окучники к мотоблоку своими руками

Вертикальная стойка

Многофункциональность — обязательная особенность любого устройства, в связи с этим и нужно уделять внимание регулировке устройства.

Регулировать по высоте можно посредством телескопического аппарата центральной части. В трубу требуется вставить в трубку, которая меньше в сечении, чем другая, она переходит в заднюю тягу. Если воспользоваться таким способом, то можно легко регулировать окучник до уровня роста огородника.

Регулировка

Регулировка угла наклона выполняется с помощью талрепа

Станина инструмента должна быть подвижной. Для выполнения этого условия переднюю тягу шарниром прикрепляют к основной стойке, регулировка выполняется с помощью талрепа, что позволяет изменить угол наклона. В случае, когда талреп отсутствует, используют металлическую пластину, ее фиксируют в нужном положении и закрепляют болтами.

Сварка

К стойке нужно приварить заднюю тягу и отвалы, потом прикрепляется передняя тяга. Ширина задней тяги — 0,5 метра. Рукоятки — 0,2 метра. К центру вилки приваривают трубу, длиной 0,3 метра, этим концом конструкция вставляется в полость вертикальной тяги.

Для регулировки высоты стойки нужно рассверлить проемы, которые находятся на ее верхнем конце. Точно такие же манипуляции необходимо проделать с вертикальной вилкой. У передней и задней тяг должна быть идентичная ширина.

Изготовление двухотвального плуга

Чтобы сделать двухотвальный плуг, понадобятся пластины, каждая по два миллиметра толщиной. Им нужно придать полукруглые изгибы. Потом проводится процесс приваривания двух половинок к стойке.

Два важных аспекта работы: шов в месте, где стыкуются детали, обязан быть ровным, пластины должны быть отшлифованы с помощью болгарки.

Двухотвальный плуг

Изготовление подрезающего ножа

Чтобы изготовить подрезающий нож, нужно раздобыть сталь с высокой концентрацией углерода.

Потом следует вырезать нож, который своей формой должен быть похож на наконечник стрелы, и тщательно его заточить (угол между поверхностью и ножом должен быть 45 градусов)

Почему именно 45? Если шлифовать нож под таким углом, то он долгое время не будет терять свою остроту. Далее требуется приварить подрезающий нож к нижней части стойки и зашлифовать.

Диски

Для начала необходимо вырезать 2 пластины из стального листа, потом следует придать им форму полукруга. Оба диска фиксируются на стойке. Сварной шов обязан быть ровным.

Предварительно все части, которые подлежат сварке, нужно зашлифовать болгаркой, а диски тщательно заточить. Подрезающая часть берет на себя почти все сопротивление почвы.

Чертеж дисков для окучникаНе надо приобретать магазинные диски, так как заточить металл, из которого они изготовлены, болгарка не способна.

Окучник — почти что незаменимый инструмент, который обязательно должен быть у каждого уважающего свое время и силы огородника.

Как для садовых инструментов, окучники — достаточно дорогое удовольствие, которое действительно способно помочь в хозяйстве. В любом случае даже это недешевое оборудование можно сделать собственными руками, достаточно уметь пользоваться инструментами и использовать чертежи.

2 типа ручного окучника

Распространены 2 вида:

Если взглянуть на внешнюю конструкцию дискового приспособления, то она выглядит как рама на двух колесах с двумя подвешенными на нее дисками.

Дисковый окучник состоит из следующих компонентов:

• поводок Т-образной формы;
• талрепы винтового типа – 2 штуки. Эти элементы выполняют функции регулирования движений дисковых отвалов;
• две стойки;
• дисковые отвалы – 2 штуки.

Обратите внимание: дисковые окучники используют не только для окучивания, но и для вспахивания земли перед посевом и после сбора урожая, также для пропахивания земли между рядами. Во время регулирования стоек между дисками изменяется расстояние поворотов

За счет этого, можно устанавливать необходимую ширину между грядками (от 30 до 75 см). Обязательно обращайте внимание, чтобы углы поворотов были одинаковыми

Во время регулирования стоек между дисками изменяется расстояние поворотов. За счет этого, можно устанавливать необходимую ширину между грядками (от 30 до 75 см)

Обязательно обращайте внимание, чтобы углы поворотов были одинаковыми

Если этого не будет, дисковый окучник потянет в одну из боковых сторон. Размер диаметра колес составляет 70 см и размер ширины от 10 до 14 см. Именно эти размеры обеспечат наиболее комфортное управление, и в процессе вспахивания колеса не навредят растениям.

Окучник в виде плуга

Устройство в виде плуга — это также средство для проведения культивации почвы. Это приспособление достаточно удобное и с помощью него можно быстро прорыхлить или вспахать землю.

В основном для вспашки или рыхления почвы используют самоходный плуг. Плуг устанавливается на мотолебедку, и при движении ее он сам держится в борозде. При помощи этой конструкции можно окучивать и вспахивать большие площади с тяжелой почвой.

Также за счет конструкции устройства можно регулировать ширину захвата и глубину вспашки. Обычно для рыхления почв песчаного типа ширина захвата составляет 20 см, а для суглинистой почвы от 5 до 15 см.

Стоит отметить: многие огородники советуют воспользоваться дисковым окучником, поскольку с ним намного легче работать. Помимо этого, дисковый окучник формирует ровные и красивые ряды.

Однако, стоит это средство достаточно дорого, поэтому лучше всего сделать его самостоятельно. Процесс изготовления не очень тяжелый. Первым делом стоит изучить чертежи всей конструкции.

Советы по эксплуатации

Даже если этапы изготовления окучника были соблюдены и все выполнено правильно, важно научиться им пользоваться, грамотно настроить и заточить детали. После сборки агрегат тестируют на участке

Качество работы будет зависеть от состояния почвы, климата и погоды в день пахоты.

Регулируют механизм следующим образом:

1. Проходятся насадкой по грунту, устанавливают угол наклона элементов и глубину погружения. Она не должна превышать общую длину изделия.
2. Аппарат не должен разбрасывать землю по сторонам, ухудшать вид борозды.

Запрещено применять оборудование, если поблизости находятся животные и дети. Нельзя пользоваться машинкой в неисправном состоянии, оставлять ее без присмотра.

Ручной плужковый окучник: инструкция и чертежи

Здесь понадобится набор материалов.Следует подготовить:

• трубы диаметром 32 и толщиной 2,5 (L 1000 миллиметров и 700 миллиметров);
• стальную трубу диаметром 45, 6,5 (L 1000 миллиметров);
• трубы диаметром 21, 2,5 (L 1000 миллиметров и 1700 миллиметров);
• железо листовое толщиной 3 миллиметра, электроды, болты и гайки, талреп.

Далее необходимо изготовить стойку:

• согнуть стальную трубу диаметром 45 и в длину 1000 миллиметров вдвое, при этом делая угол в 30 градусов;
• на одной из сторон высверлить 5 сквозных отверстий диаметром 12 и с промежутком 50 миллиметров;
• на второй стороне необходимо сварить 2 кронштейна для рукояти и талрепа.

После стойки нужно заняться изготовлением самого плуга:

• совершить разметку по чертежу;
• вырезать;
• заняться заточкой ножей;
• приварить два отвала и сварить все со стойкой.

Далее очередь подходит к задней рукояти:

• согнуть стальную деталь диаметром 32 и в длину 1000 миллиметров с обоих боков в перпендикуляр, соблюдая расстояние от края в 150 миллиметров;
• необходимо высверлить 5 сквозных отверстий диаметром 12 с расстоянием 50 миллиметров друг от друга в трубе диаметров 32 и длиной 700 миллиметров;
• затем это все сварить.
