Многие садоводы используют разные методы увлажнения почвы для разных культур. Объединение систем полива на участке позволяет подавать воду и в капельные ленты, и в дождеватели из одного источника. Такой подход избавляет от необходимости переставлять шланги вручную. Я заметил, что грамотная разводка труб экономит до четырех часов свободного времени в неделю. Правильная схема общего полива помогает поддерживать идеальный тургор листьев и равномерный рост плодов.

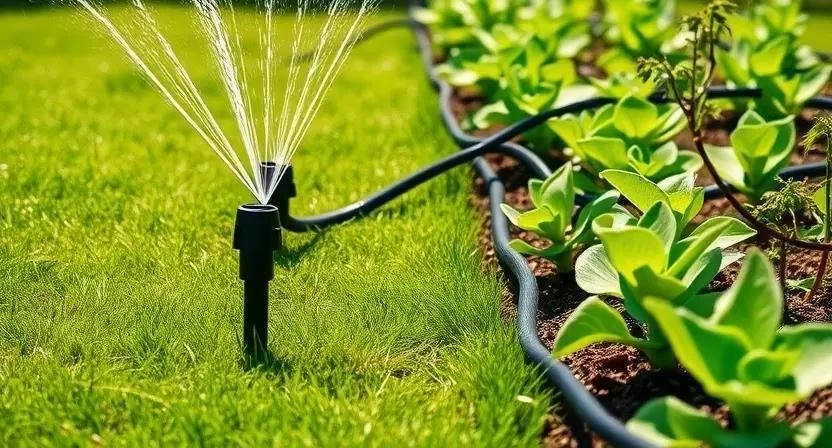

Варианты совместимых систем орошения
На одном участке чаще всего соседствуют несколько типов оборудования. Капельный полив считается самым экономным, так как вода подается прямо к корням. Спринклеры или дождеватели незаменимы для газонов и открытых пространств. Микронавешивание подходит для теплиц и молодых саженцев. Ручной полив шлангом остается базовым инструментом для точечного увлажнения или мытья дорожек.
| Тип системы | Оптимальное давление | Расход воды | Назначение |
|---|---|---|---|
| Капельная лента | 0.8 – 1.5 бар | Низкий | Грядки, теплицы |
| Спринклеры | 2.0 – 4.0 бар | Высокий | Газоны, лужайки |
| Микрораспылители | 1.5 – 2.5 бар | Средний | Рассада, цветы |
| Ручной полив | 2.0 – 5.0 бар | Зависит от насадки | Точечный полив |
| Капельные трубки | 1.0 – 2.0 бар | Низкий | Кустарники, деревья |
Зонирование и планирование разводки
Разделение участка на зоны необходимо из-за разного потребления воды растениями. Овощи требуют регулярного, но умеренного увлажнения. Газон нуждается в обильном поливе всей поверхностью. Плодовые деревья предпочитают глубокий пролив раз в несколько дней. Составление схемы разводки труб помогает избежать лишних тройников и потерь давления.
- Определение всех точек водопотребления на карте участка.
- Группировка растений по типу полива (капельный, дождевальный).
- Расчет общего объема воды, необходимого в пиковые часы.
- Определение места установки главного узла управления.
- Прорисовка магистральных линий из ПНД труб.
Выбор источника воды и магистрального трубопровода
Насосная станция должна обеспечивать достаточный напор для самой требовательной зоны (обычно это спринклеры). Для основного трубопровода я всегда выбираю ПНД трубу, так как она долговечна и не боится перепадов температур. Диаметр трубы напрямую влияет на пропускную способность. Слишком узкая магистраль приведет к тому, что в конце линии вода будет едва сочиться.
| Длина магистрали | Количество зон | Рекомендуемый диаметр ПНД |
|---|---|---|
| До 20 метров | 1-2 | 20-25 мм |
| 20-50 метров | 3-4 | 25-32 мм |
| 50-100 метров | 5-7 | 32-40 мм |
| Свыше 100 метров | 8+ | 40-50 мм |
| Короткие ветки | 1 | 16-20 мм |

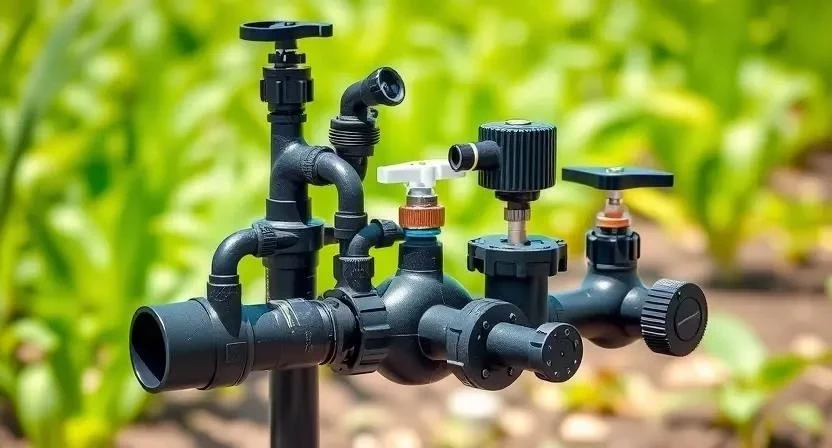

Организация общего узла управления
Точка разветвления служит «сердцем» всей системы. Здесь устанавливаются краны и задвижки, которые позволяют переключаться между зонами. Коллектор помогает распределить поток воды равномерно. Я прокладывал магистраль из ПНД трубы диаметром 32 мм, чтобы давления хватало на все зоны одновременно. Использование качественных фитингов предотвращает протечки в местах соединений.
Регулировка давления в разных линиях
Подавать одинаковое давление в капельную ленту и спринклеры опасно. Высокий напор просто разорвет тонкие стенки капельной ленты. Для защиты системы устанавливают редукторы давления. Они понижают напор до безопасного уровня (обычно около 1 атмосферы для капельниц). Также полезно ставить защиту от гидроударов, чтобы резкий скачок давления не выбил фитинги.
Я однажды решил сэкономить на редукторе, и в итоге капельная лента просто лопнула через неделю. Теперь я всегда ставлю отдельный регулятор на каждую ветку с капельным поливом.
Автоматизация полива сада и огорода
Контроллеры позволяют настроить график полива без участия человека. Электромагнитные клапаны открывают и закрывают подачу воды в конкретную зону по сигналу таймера. Это исключает ситуацию, когда газон залит водой, а грядки пересохли. Настройка графиков зависит от времени суток и погоды.
| Элемент системы | Функция | Пример оборудования |
|---|---|---|
| Контроллер/Таймер | Управление временем | Цифровой таймер с ЖК-экраном |
| Электромагнитный клапан | Перекрытие потока | Клапан 24В или 220В |
| Датчик дождя | Остановка при осадках | Механический или электронный сенсор |
| Редуктор давления | Снижение напора | Подпружиненный клапан |
| Фильтр | Очистка воды | Дисковый фильтр 120 mesh |
Пошаговая инструкция по монтажу
Сборка системы требует последовательного подхода. Сначала создается фундамент, затем навешиваются потребители.
- Прокладка основной магистрали ПНД трубы в траншеях глубиной 30-50 см.
- Установка общего узла управления с главным краном и фильтром.
- Монтаж разводящих тройников для каждой зоны полива.
- Установка редукторов давления на линии капельного полива.
- Подключение электромагнитных клапанов и контроллера.
- Раскатка капельных лент и установка спринклеров.
- Проверка системы на герметичность под рабочим давлением.
- Настройка таймеров и проверка радиуса разбрызгивания дождевателей.

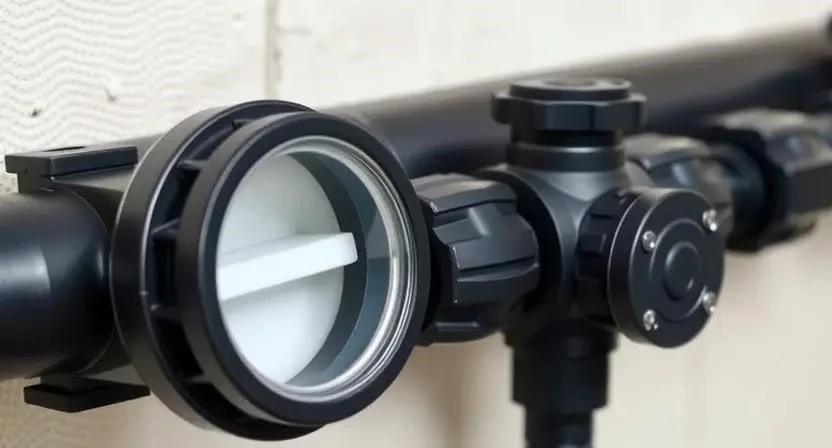

Фильтрация воды при объединении систем
Засоры — главная проблема автоматического полива. Мелкие частицы песка или ржавчины мгновенно забивают отверстия капельниц. Сетчатые фильтры подходят для чистой воды из скважины. Дисковые фильтры эффективнее справляются с органикой и грязью из открытых водоемов. Я всегда ставлю фильтр в самом начале системы, до всех разветвлений.
- Магистральный ПНД трубопровод.
- Дисковый или сетчатый фильтр.
- Редуктор давления.
- Электромагнитный клапан.
- Тройники и уголки.
- Капельная лента или трубка.
- Спринклеры (дождеватели).
- Контроллер полива (таймер).
Зимняя консервация объединенной системы
Вода, замерзшая в трубах, может разорвать даже толстый пластик. Слив воды должен быть полным. Продувка труб компрессором вытесняет остатки влаги из самых труднодоступных мест. Узлы управления с электроникой и пластиковыми клапанами лучше всего демонтировать и хранить в теплом помещении.
| Действие | Периодичность | Срок/Условие |
|---|---|---|
| Проверка фильтров | 1 раз в месяц | В сезон полива |
| Проверка соединений | 1 раз в сезон | Перед началом весны |
| Слив воды | 1 раз в год | При первых заморозках |
| Продувка компрессором | 1 раз в год | Перед зимой |
| Демонтаж таймеров | 1 раз в год | Октябрь-Ноябрь |
Типичные ошибки начинающих
Часто новички выбирают слишком тонкие трубы, из-за чего давление падает к концу линии. Отсутствие редукторов приводит к разрывам лент. Игнорирование перепадов высот вызывает неравномерный полив: в низинах вода скапливается, а на возвышенностях растения сохнут.
- Использование тонких шлангов вместо ПНД труб на магистрали.
- Подключение капельного полива напрямую к мощному насосу.
- Отсутствие фильтрации при поливе из бочки или пруда.
- Слишком длинные ветки капельной ленты (более 50-100 м).
- Размещение электроники в зоне прямого попадания воды.
- Забытая продувка системы перед зимой.
- Отсутствие кранов для ручного переключения зон.
Я заметил, что на участках с уклоном вода распределяется неравномерно, поэтому теперь использую компенсированные капельницы, которые выдают одинаковый объем воды независимо от давления.
FAQ: Ответы на частые вопросы
Можно ли соединить полив из бочки и из скважины?
Да, это возможно через общий узел с обратными клапанами, чтобы вода из скважины не уходила в бочку.
Как выбрать таймер для двух зон?
Нужен многозонный контроллер с несколькими выходами. Каждый выход подключается к отдельному электромагнитному клапану.
Нужен ли гидроаккумулятор в такой системе?
Желательно. Он сглаживает скачки давления и защищает насос от слишком частого включения.
Какое давление считается нормальным для капельной ленты?
Обычно от 0.8 до 1.5 бар. Все, что выше, может привести к разрыву ленты.
Можно ли использовать обычные садовые шланги как магистраль?
Не рекомендую. Они сжимаются под давлением и быстро изнашиваются на солнце. Лучше использовать ПНД.
Что делать, если спринклеры бьют слишком слабо?
Проверьте фильтр на засоры или увеличьте диаметр магистральной трубы.
Поможет ли один редуктор на всю систему?
Нет, так как спринклерам нужно высокое давление, а капельному поливу — низкое. Ставьте редукторы на каждую ветку отдельно.
