Неправильный напор воды превращает современный автополив в бесполезную груду пластика. Когда давление падает, дальние грядки остаются сухими, а спринклеры вместо красивого веера выдают жалкую струйку. Правильный расчет давления воды в системе орошения позволяет избежать перерасхода денег на слишком мощный насос или покупки труб, которые не справятся с потоком. Точный расчет гарантирует, что каждое растение получит свою норму влаги.
Основы гидравлики для владельцев сада
Для начала разберемся с терминами, чтобы не путать напор и расход. Статическое давление — это напор в системе, когда вода стоит и никуда не течет. Динамическое давление возникает в момент открытия крана или запуска насоса. Оно всегда ниже статического из-за сопротивления труб.
Расход воды показывает объем жидкости, проходящий через точку за единицу времени. Обычно его измеряют в м3/час или литрах в минуту. Напор же определяет, с какой силой эта вода будет выходить из форсунки. Я часто видел, как новички путают эти понятия, покупая насос с огромным расходом, но слабым напором, из-за чего спринклеры просто не открывались.
В расчетах чаще всего используют три единицы измерения:
- Бар (bar) — самая популярная единица в садовых системах.
- Паскаль (Па) — официальная единица СИ, используется в технических паспортах.
- Метры водного столба (м вод. ст.) — наглядно показывает высоту, на которую насос может поднять воду.
Требования к давлению в разных системах орошения
Разные устройства требуют разного напора для корректной работы. Капельный полив работает при низком давлении. Если подать в капельную ленту 4-5 бар, она просто лопнет на стыках. Здесь достаточно 0,5–2 бар.
Дождевание и спринклеры — совсем другая история. Чтобы форсунка создала мелкую пыль или мощный радиус полива, нужно высокое давление, обычно от 3 до 5 бар. Эмиттеры (капельницы или распылители) имеют свои паспортные данные. Если рабочее давление ниже нормы, радиус полива сокращается, и образуются «сухие зоны».
| Тип оборудования | Рекомендуемое рабочее давление (бар) | Особенности работы |
|---|---|---|
| Капельная лента | 0.5 – 1.5 | Низкий напор, риск разрыва при избытке |
| Компенсированные капельницы | 1.0 – 3.5 | Стабильный расход при разном давлении |
| Микроспринклеры | 2.0 – 3.0 | Создают мелкое облако влаги |
| Роторные форсунки | 3.0 – 5.0 | Требуют высокого напора для вращения |
| Статические распылители | 2.5 – 4.0 | Равномерный полив по кругу |
Подготовка данных для расчетов
Прежде чем считать формулы, нужно собрать все вводные данные. Без точных цифр расчет превратится в гадание. Я всегда начинаю с замера реального расстояния от источника воды до самой дальней точки полива.
- Общая площадь участка, требующая полива.
- Количество растений и тип их размещения (ряды, отдельные кусты).
- Тип почвы (песчаная впитывает быстро, глинистая — медленно, что влияет на частоту полива).
- Источник воды (скважина, колодец, водопровод).
- Общая длина магистрального трубопровода.
- Перепады высот на участке (подъемы и спуски).
- Количество фитингов (уголков, тройников, клапанов).
- Требуемый расход воды для всех эмиттеров в одной зоне.
Пошаговый алгоритм расчета давления
Основная логика проста: давление на выходе должно быть равно давлению на входе минус все потери по пути. Чтобы система работала, мы считаем от обратного. Сначала определяем, сколько бар нужно самому удаленному спринклеру для нормального распыла.
Затем прибавляем к этому числу потери на трение в трубах, потери в фильтрах и потери из-за подъема воды в гору. Полученная сумма и будет тем давлением, которое должен обеспечить насос на выходе. Формула выглядит так: P_насоса = P_рабочее + P_трение + P_высота + P_фильтр.
Я однажды решил сэкономить и не учел потери в фильтре грубой очистки. В итоге на дальнем конце линии давление упало на 0.5 бар, и последние три форсунки просто перестали работать.
Потери давления из-за трения и сопротивления
Вода, двигаясь по трубе, трется о ее стенки. Это трение «съедает» напор. Чем длиннее труба и чем меньше ее внутренний диаметр, тем выше потери. ПНД трубы имеют гладкие стенки, поэтому потери в них ниже, чем в старых железных трубах.
Помимо длины, на давление влияют дополнительные элементы. Каждый поворот на 90 градусов или тройник создает завихрения потока. Фильтры, особенно забитые, становятся главным «пожирателем» давления.
- Малый диаметр трубы при большом расходе.
- Слишком большая длина магистрали без разделения на зоны.
- Использование дешевых фитингов с зауженным проходом.
- Резкие повороты трубопровода.
- Загрязнение сетчатых фильтров.
- Слишком высокая скорость потока воды.
- Старение материала труб (внутренние наросты).
- Неправильный подбор соединительных муфт.
| Диаметр трубы (мм) | Расход воды (м3/ч) | Потеря давления на 100 метров (бар) |
|---|---|---|
| 20 | 1.0 | 0.55 |
| 20 | 2.0 | 2.10 |
| 25 | 1.0 | 0.22 |
| 25 | 2.0 | 0.85 |
| 32 | 2.0 | 0.35 |
Как выбрать диаметр трубопровода
Существует прямая зависимость: чем шире труба, тем ниже скорость потока и меньше потери давления. Если прогнать большой объем воды через узкую трубу, возникнет сильное сопротивление. Это похоже на попытку дышать через соломинку во время бега.
Оптимальная скорость воды в магистрали должна быть в пределах 1–2 м/с. Если скорость выше, резко растут потери напора и повышается риск гидроудара. Я рекомендую всегда брать диаметр на один шаг больше, чем показывает минимальный расчет. Это создает запас прочности и позволяет в будущем добавить еще пару спринклеров без замены всей магистрали.
Особенности расчета для капельного полива
В капельных системах критически важна равномерность. Если давление в начале линии 2 бар, а в конце 0.5, то первые растения утонут, а последние засохнут. Чтобы этого избежать, используют компенсированные капельницы. Они поддерживают одинаковый расход воды независимо от давления в диапазоне, например, от 1 до 4 бар.
Для капельных лент, которые не имеют компенсации, расчет зон полива обязателен. Длина одной ленты ограничена. Если сделать ее слишком длинной, давление упадет настолько, что вода просто не дойдет до конца. Я заметил, что без редуктора капельная лента просто лопается на стыках при резком запуске мощного насоса.

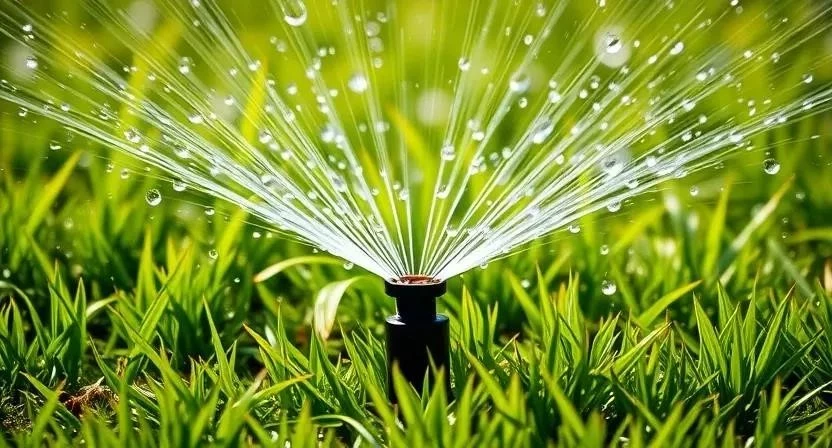

Нюансы систем дождевания
Для спринклеров давление — это залог радиуса полива. Если в паспорте указано, что при 3 барах радиус составляет 10 метров, то при 2 барах он может упасть до 6-7 метров. Это приведет к появлению сухих проплешин на газоне.
При проектировании важно обеспечить перекрытие зон полива. Правило «голова к голове» означает, что струя одного распылителя должна доставать до соседнего. Без этого невозможно добиться равномерного увлажнения. Чтобы проверить реальный напор, я прикрутил манометр прямо к последнему выходу системы — это единственный способ узнать правду, а не верить расчетам на бумаге.
Подбор насосного оборудования
Когда все потери посчитаны, можно выбирать насос. Нам нужны два параметра: производительность (м3/час) и напор (метры или бары). Напор насоса должен покрывать все потери в системе плюс рабочее давление эмиттеров.
Производительность подбирается по сумме расходов всех форсунок в самой нагруженной зоне. Если в зоне 10 спринклеров по 0.5 м3/час, насос должен выдавать минимум 5 м3/час.
- Определите суммарный расход воды за час для одной зоны.
- Сложите все потери давления (трение, высота, фильтры).
- Прибавьте рабочее давление самого слабого эмиттера.
- Выберите насос, чей график работы (кривая Q-H) проходит через эту точку.
- Добавьте запас мощности 15-20% на случай загрязнения системы.
- Подберите гидроаккумулятор для сглаживания скачков давления.
| Расчетный расход и общие потери | Рекомендуемый напор насоса (м) | Тип оборудования |
|---|---|---|
| 1 м3/ч, потери 1 бар | 20 — 30 м | Бытовой центробежный |
| 3 м3/ч, потери 2 бар | 40 — 50 м | Мощная насосная станция |
| 5 м3/ч, потери 2 бар | 50 — 60 м | Профессиональный агрегат |
| 0.5 м3/ч, потери 0.5 бар | 15 — 20 м | Малый вибрационный/погружной |
| 10 м3/ч, потери 3 бар | 70+ м | Промышленный насос |

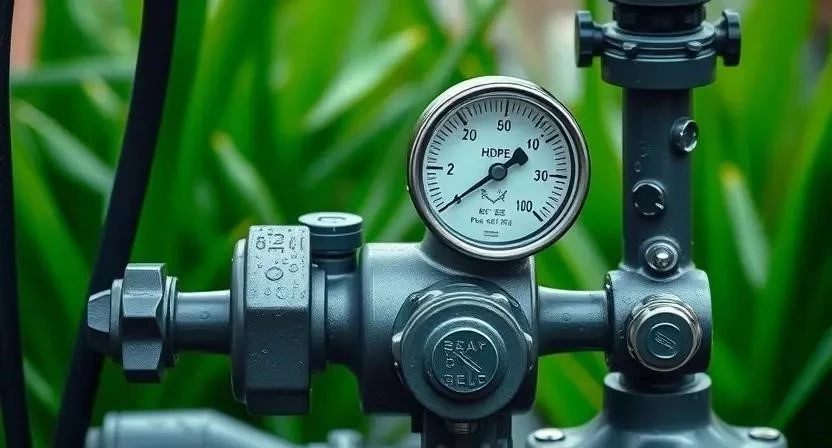

Контроль и регулировка давления
Даже идеальный расчет может дать сбой из-за засора или изменения температуры воды. Поэтому в систему обязательно ставятся манометры. Один — на выходе из насоса, второй — в конце самой длинной линии. Разница между ними покажет реальные потери напора.
Для защиты оборудования используют редукторы давления. Они «срезают» лишний напор, чтобы капельная лента не лопнула, а соединения не выбило гидроударом. Гидроудар возникает при резком закрытии клапана, и эта волна может разнести пластиковые трубы в щепки.
| Высота подъема (метры) | Потеря давления (бар) | Потеря давления (Па) |
|---|---|---|
| 1 м | 0.1 | 10 000 |
| 5 м | 0.5 | 50 000 |
| 10 м | 1.0 | 100 000 |
| 15 м | 1.5 | 150 000 |
| 20 м | 2.0 | 200 000 |
Типичные ошибки при проектировании
Самая частая ошибка — использование слишком узких труб. Желание сэкономить 500 рублей на ПНД трубе приводит к тому, что приходится менять весь насос на более мощный, который стоит в десять раз дороже.
Вторая проблема — перегрузка одной линии. Пытаясь полить весь сад одновременно, люди создают такой расход, что давление в трубах падает почти до нуля. Выход один — делить систему на зоны и поливать их по очереди.
Игнорирование перепадов высот также критично. Подъем воды на 10 метров вверх забирает ровно 1 бар давления. Если ваш огород находится на склоне, расчеты меняются кардинально.
Часто задаваемые вопросы
Что делать, если давление в системе слишком низкое?
Проверьте фильтры на предмет засора. Если они чистые, попробуйте разделить систему на более мелкие зоны или замените насос на модель с более высоким напором.
Как влияет фильтр на напор воды?
Любой фильтр создает сопротивление. Чистый фильтр забирает 0.1–0.3 бар, но забитый может «съесть» до 1–2 бар, что критично для капельного полива.
Можно ли использовать обычные садовые шланги вместо ПНД труб?
Не рекомендую. Шланги имеют мягкие стенки, которые сжимаются под давлением, а их внутренний диаметр часто меньше заявленного, что увеличивает потери напора.
Нужен ли гидроаккумулятор в системе автополива?
Да, он защищает насос от частого включения-выключения и сглаживает резкие скачки давления, предотвращая разрывы труб.
Почему в начале линии полив сильный, а в конце слабый?
Это классический признак слишком большого расхода при малом диаметре трубы. Вода теряет энергию из-за трения, и до конца линии доходит лишь часть напора.
Как проверить давление без дорогого оборудования?
Можно использовать простой манометр, который вкручивается в любой тройник системы. Это самый надежный метод диагностики.
Помогают ли компенсированные капельницы при сильном перепаде высот?
Да, они специально созданы для этого. Они выравнивают расход воды, даже если одна капельница находится на 2 метра выше другой.
