Эффективный полив начинается с грамотного чертежа, который позволяет экономить воду и время. Правильно продуманные схемы разводки труб для огорода исключают падение давления в дальних точках участка и избавляют от необходимости таскать тяжелые лейки. Опыт показывает, что автоматизация или даже простая разводка водопровода сокращают трудозатраты на уход за грядками почти в три раза. Логичное распределение линий подачи воды гарантирует, что каждое растение получит нужный объем влаги.
Основы планирования системы полива
Первым делом нужно внимательно изучить рельеф участка. Перепады высот напрямую влияют на давление воды: в низинах оно будет выше, а на возвышенностях — ниже. Я всегда начинаю с нанесения всех будущих грядок, теплиц и газонов на бумагу или в программу. Важно точно отметить точки водоразбора, где будут стоять краны или спринклеры.
Общий объем потребления воды рассчитывается исходя из площади полива и потребностей культур. Для среднего огорода в 6-10 соток требуется значительный поток, поэтому магистральная труба должна иметь достаточный запас пропускной способности. Чтобы не ошибиться, я составил для себя чек-лист при планировании:
- Точное расположение всех зон полива.
- Определение главной точки ввода воды на участок.
- Расчет общей длины трубопроводов.
- Определение количества необходимых кранов для зонирования.
- Анализ уклонов почвы для естественного слива воды.
- Выбор мест для установки накопительных емкостей.
- Определение точек подключения для садового шланга.
- Учет расположения электрических кабелей в земле.
Варианты конфигурации трубопроводов
Существует несколько проверенных способов развести воду по участку. Линейная схема — самая простая, когда одна труба идет вдоль грядок с ответвлениями. Она дешевая, но в конце линии давление всегда падает. Я заметил, что кольцевая схема работает гораздо стабильнее: труба замыкается в круг, и вода поступает к потребителю с двух сторон, что выравнивает напор.
Разветвленная или древовидная система подходит для больших участков с разными зонами. Здесь от главной магистрали отходят более тонкие ветви. Каждый вариант имеет свои особенности, которые я свел в таблицу.
| Тип разводки | Стоимость | Сложность монтажа | Стабильность давления |
|---|---|---|---|
| Линейная | Низкая | Простая | Низкая (падает к концу) |
| Кольцевая | Средняя | Средняя | Высокая и равномерная |
| Разветвленная | Высокая | Сложная | Средняя (зависит от диаметра) |
| Комбинированная | Высокая | Высокая | Очень высокая |
| Радиальная | Средняя | Средняя | Стабильная по лучам |
Подбор подходящих материалов

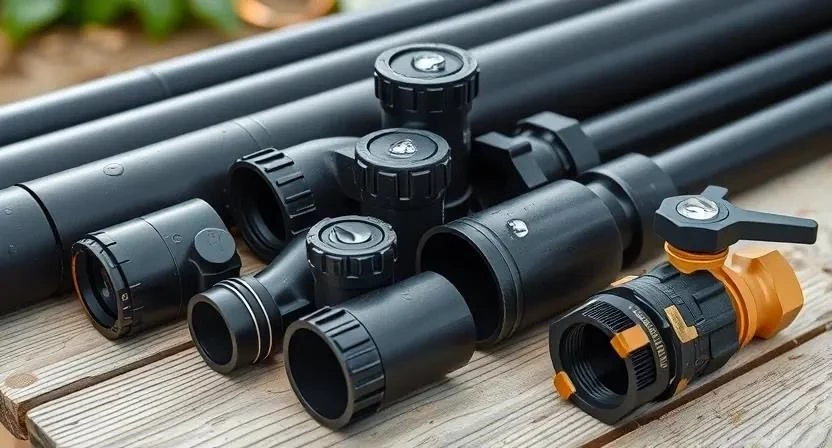

Выбор трубы определяет срок службы всей системы. ПВХ подходит для внутренних работ или теплиц, гофрированные трубы слишком подвержены деформациям. Оптимальным вариантом для огорода стал ПНД (полиэтилен низкого давления). Он гибкий, не боится коррозии и выдерживает перепады температур.
Я использовал ПНД 32-го диаметра для главной магистрали и 20-го для второстепенных линий. Это позволило избежать потерь давления. Вот почему я рекомендую именно этот материал:
- Высокая устойчивость к механическим повреждениям.
- Срок службы достигает 50 лет.
- Легкость монтажа без использования сварки.
- Стойкость к воздействию агрессивных почв.
- Возможность изгиба без заломов на больших радиусах.
- Герметичность соединений при использовании качественных фитингов.
- Доступная цена по сравнению с металлом.
- Простота демонтажа при необходимости перепланировки.
Источники воды и вспомогательное оборудование
Подключение может быть разным: от центрального водопровода, скважины или накопительного бака. Если давление из скважины низкое, обязательно ставится насосная станция. Она поддерживает заданный напор во всей сети. Я поставил накопительный бак на возвышении, чтобы использовать самотек для капельного полива в теплице.
Фильтр грубой очистки — обязательный элемент. Без него форсунки и капельные ленты забьются песком и илом за один сезон. Задвижка или шаровый кран на входе позволяют быстро перекрыть воду при аварии или для консервации системы.
Поэтапный процесс установки
Монтаж требует аккуратности, чтобы избежать протечек в будущем. Сначала я разметил все линии колышками и веревкой, чтобы видеть общую картину. Затем приступил к земляным работам.
- Разметка трасс прохождения труб по всему участку.
- Рытье траншей с учетом необходимой глубины заложения.
- Подготовка дна траншеи (удаление острых камней, засыпка песком).
- Раскрой труб ПНД и нарезка сегментов под размер.
- Соединение труб с помощью компрессионных фитингов.
- Укладка трубопровода в траншею с соблюдением минимального уклона.
- Проверка системы на герметичность путем подачи давления.
- Засыпка труб грунтом с предварительным слоем песка.
Глубина заложения и климатические нормы
Замерзание воды в трубах зимой приводит к их разрыву. В южных регионах достаточно заложить трубу на 50-70 см, но в Сибири или на Урале глубина должна быть значительно больше. Однако я предпочитаю метод полного слива воды на зиму, что позволяет не копать глубокие траншеи.
| Регион | Рекомендуемая глубина (см) | Особенности | Способ защиты |
|---|---|---|---|
| Юг РФ | 60-80 | Неглубокое промерзание | Песчаная подушка |
| Центр РФ | 100-120 | Среднее промерзание | Утепление или слив |
| Урал | 140-160 | Сильные морозы | Полный слив воды |
| Сибирь | 180-200 | Экстремальные морозы | Глубокое заложение |
| Север | 200+ | Постоянный холод | Греющий кабель |
Организация полива грядок и теплиц

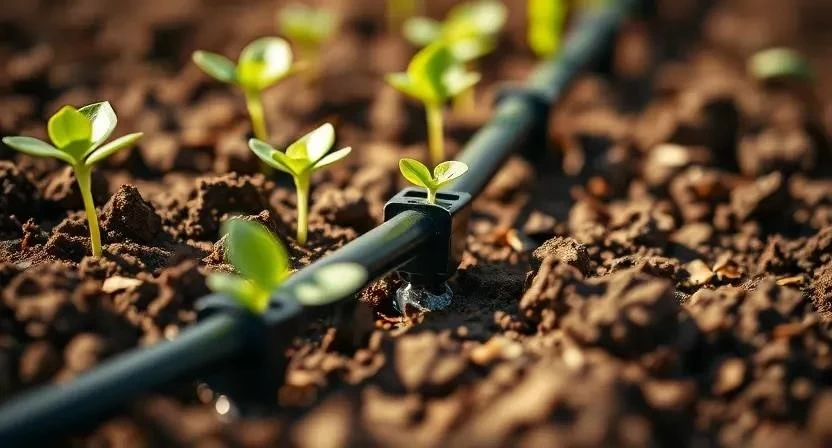

Для теплиц идеально подходит капельный полив. Я подключаю капельные ленты к магистральной трубе через стартовые коннекторы. Это позволяет подавать воду прямо к корням, не увлажняя листья, что снижает риск развития грибковых заболеваний.
На открытых грядках можно установить спринклеры или дождеватели. Они создают эффект дождя, но требуют более высокого давления в системе. Для их работы я использую следующие элементы:
- Магистральная труба ПНД.
- Разветвители-тройники.
- Капельные ленты с шагом эмиттеров 20-30 см.
- Фильтр-сетка для очистки воды.
- Редуктор давления (для капельных систем).
- Заглушки для концевых участков.
- Спринклеры с регулируемым радиусом полива.
Автоматизация процесса полива
Чтобы не просыпаться в 5 утра для полива, я решил установить автоматику. Электромагнитные клапаны позволяют разделять участок на зоны, которые поливаются по очереди. Это критично, если насос не может обеспечить напор на все грядки одновременно.
- Выбор и установка контроллера (таймера) полива.
- Монтаж электромагнитных клапанов на каждую зону.
- Подключение датчиков влажности почвы для экономии воды.
- Настройка графика полива по времени и дням недели.
- Проверка срабатывания клапанов и герметичности соединений.
Защита системы и гидроизоляция
Протечки в земле — это кошмар любого дачника. Чтобы их избежать, я всегда проверяю соединения под давлением, которое на 20% выше рабочего, до засыпки траншеи. Все стыки должны быть плотно затянуты, но не перетянуты, чтобы пластик не лопнул.
Для защиты от механических повреждений (например, при перекопке грядок) магистральные трубы я укладываю в защитные гофры или использую сигнальную ленту поверх трубы. Это предупредит меня или помощников о том, что в этом месте проходит водопровод.
Подготовка к зимнему периоду
Оставлять воду в трубах на зиму нельзя. Я использую компрессор для продувки системы: подаю сжатый воздух в самую высокую точку, пока из всех кранов и спринклеров не перестанет выходить вода. Это самый надежный метод.
В нижних точках системы я установил сливные краны. Также важно утеплить выходы труб из земли, используя вспененный полиэтилен или специальные короба, чтобы избежать размораживания в верхней части.
Типичные ошибки новичков
Многие пытаются сэкономить и покупают трубы слишком малого диаметра. В итоге на первой грядке вода бьет фонтаном, а на последней едва капает. Я сам сначала поставил слишком тонкую трубу и в итоге переделывал всю магистраль через год.
Отсутствие фильтрации — вторая большая проблема. Песчинки быстро выводят из строя дорогостоящие клапаны и забивают капельную ленту. Также часто забывают про уклон труб, из-за чего вода застаивается в низинах и зимой разрывает пластик.
| Длина магистрали | Кол-во точек полива | Рекомендуемый диаметр ПНД | Ожидаемый напор |
|---|---|---|---|
| До 20 м | До 5 | 20 мм | Стабильный |
| 20-50 м | 5-10 | 25 мм | Средний |
| 50-100 м | 10-20 | 32 мм | Хороший |
| 100-200 м | 20+ | 40-50 мм | Высокий |
| Свыше 200 м | Много | 63 мм + подкачка | Очень высокий |
| Фитинг/Комплектующий | Назначение | Особенности монтажа |
|---|---|---|
| Тройник | Разделение потока на две ветви | Плотно затягивать гайку |
| Угольник (90°) | Поворот трубы под прямым углом | Избегать резких изломов |
| Шаровый кран | Перекрытие воды в конкретной зоне | Ставить в доступном месте |
| Муфта (соединитель) | Соединение двух отрезков трубы | Обрезать трубу строго перпендикулярно |
| Заглушка | Завершение линии трубопровода | Проверить на герметичность |
Ответы на частые вопросы
Какой диаметр трубы выбрать для небольшого огорода?
Для магистрали оптимально 25-32 мм, для разводки по грядкам достаточно 16-20 мм.
Как увеличить давление воды в конце линии?
Используйте кольцевую схему разводки или установите промежуточный насос повышения давления.
Чем соединять ПНД трубы без сварки?
Используйте компрессионные фитинги — они зажимают трубу с помощью уплотнительного кольца и зажимного кольца.
Нужно ли засыпать трубу песком?
Да, слой песка в 5-10 см снизу и сверху защищает пластик от проколов острыми камнями в почве.
Можно ли использовать обычные садовые шланги вместо труб?
Только для временного полива. В земле они быстро перетираются, гниют и сплющиваются под весом грунта.
Что делать, если вода в системе замерзла?
Не пытайтесь разморозить трубу огнем. Нужно найти место разрыва, вырезать поврежденный участок и заменить его новым с помощью муфты.
Как часто нужно чистить фильтр?
Зависит от чистоты воды. При использовании скважины я промываю сетку раз в две недели в начале сезона.
