Автоматизация полива позволяет сократить расход воды до 30% и полностью освободить вечера от рутины с лейкой в руках. Правильная установка электромагнитных клапанов превращает обычный огород в современную систему, где каждая грядка получает влагу точно по графику. Я заметил, что большинство проблем с автополивом возникает именно из-за ошибок при монтаже запорной арматуры. Грамотный подход к подключению оборудования гарантирует стабильную работу системы на протяжении многих лет.
Разбираемся в устройстве и принципе работы клапанов
Электромагнитный клапан представляет собой автоматический кран, который открывается или закрывается под воздействием электрического тока. Основными элементами здесь выступают соленоид (электромагнит) и гибкая мембрана. Когда ток подается на катушку соленоида, создается магнитное поле, которое приподнимает шток, открывая проход для воды.
Существует два основных типа таких устройств. Нормально-закрытые клапаны остаются заблокированными, пока на них не поступит сигнал — это стандарт для большинства систем полива. Нормально-открытые работают наоборот: они пропускают воду постоянно и закрываются только при подаче напряжения. Я всегда выбираю первый вариант, так как при отключении электричества вода не зальет весь участок.
Как подобрать подходящее оборудование
Выбор устройства начинается с определения диаметра прохода. Он должен строго соответствовать диаметру вашей ПНД трубы, чтобы не создавать лишнего сопротивления потоку. Также важно учитывать рабочее давление: слишком низкое давление может не поднять мембрану, а слишком высокое — повредить внутренние уплотнители.
Напряжение питания бывает разным. Системы на 24В считаются более безопасными и чаще используются с профессиональными контроллерами. Варианты на 220В проще в подключении к бытовой сети, но требуют повышенного внимания к изоляции. Я рекомендую проверять совместимость клапана с выбранным таймером или контроллером по току потребления, чтобы не сжечь выходные каскады автоматики.
| Тип клапана | Напряжение | Применение | Плюсы | Минусы |
|---|---|---|---|---|
| Низковольтный | 24В AC | Проф. системы, большие сады | Безопасность, долговечность | Нужен трансформатор |
| Бытовой | 220В AC | Небольшие теплицы, дачи | Простота подключения | Риск поражения током |
| DC-клапаны | 12В/24В DC | Аккумуляторные системы | Автономность | Меньший ресурс соленоида |
| Нормально-закрытый | Любое | Стандартный автополив | Экономия воды при сбое | Требует ток для работы |
| Нормально-открытый | Любое | Системы слива, защиты | Работает без тока | Зальет всё при сбое питания |
Инструментарий и расходные материалы
Для качественного монтажа потребуется определенный набор инструментов. Я собрал список всего необходимого, чтобы не бегать в магазин по десять раз за забытой прокладкой.
- Труборез для ПНД труб (обеспечивает ровный срез без заусенцев).
- Разводной или трубный ключ для затяжки фитингов.
- Мультиметр для проверки целостности цепи и вольтажа.
- Фум-лента или сантехническая нить для герметизации резьбы.
- Набор влагостойких соединителей для проводов.
- Провод ПВХ или специализированный кабель для прокладки в земле.
- Комплект фитингов (тройники, переходники, муфты).
- Стриппер для зачистки изоляции проводов.
Проектирование зон полива и расчет нагрузки
Разделение сада на зоны позволяет эффективно использовать имеющийся напор воды. Я всегда группирую растения по их потребностям во влаге: например, газон в одну зону, капельный полив грядок в другую. Это предотвращает ситуацию, когда одни растения переливаются, а другие засыхают.
При расчете нагрузки важно понимать, что каждый открытый клапан забирает часть давления из магистрали. Если запустить все зоны одновременно, напор может упасть до нуля. Поэтому я составляю график полива так, чтобы в один момент времени работал только один или два клапана.
| Диаметр клапана | Рекомендуемый расход (м³/час) | Макс. длина магистрали (м) | Тип зоны | Примечание |
|---|---|---|---|---|
| 1/2″ (15 мм) | до 1.5 | до 30 | Малые грядки, цветы | Для капельного полива |
| 3/4″ (20 мм) | 1.5 — 3.0 | до 50 | Средние зоны, теплицы | Оптимальный выбор |
| 1″ (25 мм) | 3.0 — 6.0 | до 80 | Газоны, большие площади | Требует мощного насоса |
| 1 1/4″ (32 мм) | 6.0 — 10.0 | до 100 | Промышленные объекты | Только для магистралей |
| 1 1/2″ (40 мм) | свыше 10.0 | свыше 100 | Крупные агрокомплексы | Специальное оборудование |
Обустройство места для монтажа

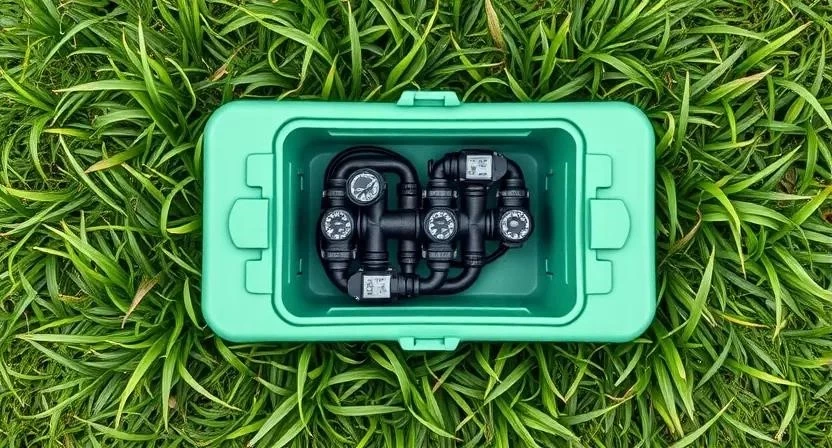

Клапаны нельзя просто закопать в землю — к ним должен быть быстрый доступ для обслуживания или замены мембраны. Я использую специальные пластиковые клапанные боксы. Это такие коробки с крышкой, которые устанавливаются вровень с поверхностью почвы.
Глубина заложения труб должна быть достаточной, чтобы их не повредили при прополке или аэрации газона, но при этом бокс должен оставаться доступным. Важно обеспечить дренаж на дне коробки, засыпав его слоем щебня или песка. Это предотвратит превращение бокса в бассейн после сильного дождя.
Монтаж гидравлической части
Процесс врезки клапана в трубу требует предельной аккуратности. Сначала я отрезаю участок ПНД трубы точно по центру, используя труборез. Затем устанавливаю фитинги, предварительно нанеся на резьбу фум-ленту. Помните, что большинство герметиков относятся к 3-му или 4-му классу опасности, поэтому работать с ними нужно в перчатках, избегая попадания на слизистые.

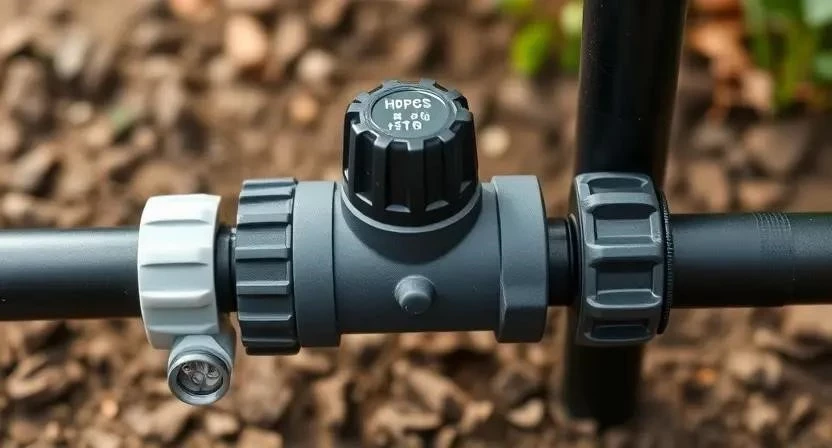

Критически важный момент — направление потока. На корпусе каждого клапана есть стрелка, указывающая, куда должна течь вода. Однажды я установил клапан задом наперед, и он просто не открывался, так как давление воды прижимало мембрану к седлу еще сильнее. Проверяйте стрелку дважды!
Я рекомендую устанавливать перед клапанами фильтр грубой очистки. Даже мелкая песчинка, попавшая в систему, может заклинить мембрану в открытом положении, и ваш огород превратится в болото за одну ночь.
Подключение электрики и разводка
Проводка от контроллера к клапанам — самая уязвимая часть системы. Я использую многожильный кабель в ПВХ-изоляции, который предназначен для прокладки в грунте. Провода укладываю в гофре на глубине 20-30 см, чтобы их не перебили лопатой.
- Прокладка кабеля от контроллера к клапанному боксу.
- Зачистка концов проводов на 1-1.5 см.
- Соединение проводов клапана с магистральным кабелем.
- Использование влагостойких клемм или термоусадочных трубок.
- Проверка сопротивления линии с помощью мультиметра.

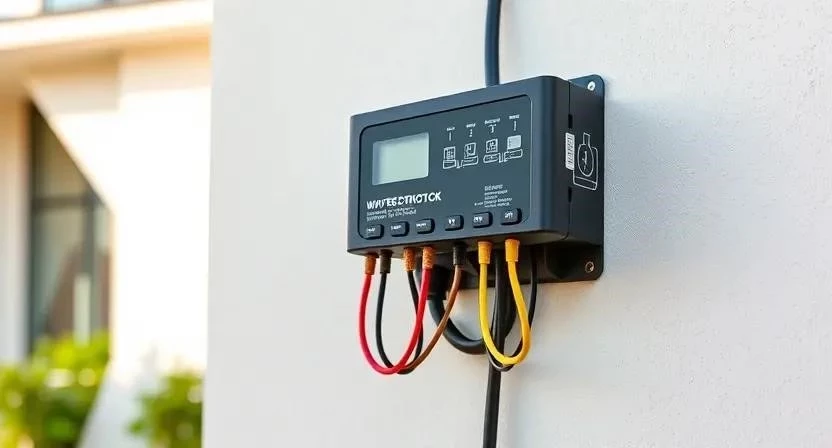

Для защиты оборудования я всегда выполняю заземление корпуса контроллера. Соединения проводов в боксе делаю максимально герметичными, используя специальные гелевые коннекторы. Обычная изолента в условиях сырости в земле сгнивает за один сезон, что приводит к окислению контактов и отказу системы.
| Тип провода | Условия прокладки | Защита | Срок службы | Рекомендация |
|---|---|---|---|---|
| ПВС / ШВВП | Внутри помещения / гофра | ПВХ изоляция | 5-10 лет | Только для сухих зон |
| ВВГнг | В гофре / открыто | Двойная изоляция | 15-25 лет | Стандарт для дачи |
| Специальный кабель для полива | Прямо в земле | Полиэтилен (ПЭ) | 30+ лет | Лучший выбор для сада |
| Скрутка с изолентой | Любые | Отсутствует | 1 сезон | Категорически нельзя |
| Гелевые коннекторы | В боксе / в земле | Герметичный гель | 20+ лет | Идеально для соединений |
Первый запуск и отладка системы
После завершения монтажа наступает этап пусконаладки. Я начинаю с медленного открытия главного вентиля, чтобы плавно заполнить систему водой и избежать гидроудара, который может выбить фитинги. Сначала проверяю все соединения на герметичность, промакивая их сухой салфеткой.
Затем я перехожу к настройке контроллера. Устанавливаю время срабатывания для каждой зоны, начиная с самых засушливых участков. Важно проверить, чтобы клапаны закрывались полностью — если слышно шипение или видна течь из форсунок после выключения, значит, в мембрану попал мусор.
| Этап проверки | Что проверяем | Ожидаемый результат | Действие при ошибке |
|---|---|---|---|
| Герметичность | Все стыки и резьбы | Сухие соединения | Перепаковать фум-лентой |
| Электрика | Напряжение на клапане | Соответствие (24В/220В) | Проверить контакты/БП |
| Срабатывание | Звук открытия клапана | Отчетливый щелчок | Проверить питание соленоида |
| Перекрытие | Отсутствие течи в покое | Полная остановка воды | Промыть мембрану |
| Расход | Давление в конце линии | Равномерный полив | Уменьшить количество форсунок |
Добавление умных датчиков
Чтобы система не поливала сад во время проливного дождя, я интегрирую датчики дождя или влажности почвы. Датчик дождя обычно подключается в разрыв цепи общего провода или в специальный разъем контроллера. Это позволяет экономить воду и предотвращать загнивание корней растений.
Датчики влажности почвы более точны, так как они измеряют реальное состояние грунта. Я ставлю их в самых репрезентативных точках каждой зоны. Если почва еще влажная, контроллер просто пропустит очередной цикл полива, даже если по графику он должен быть.
Уход за системой и зимняя подготовка
Регулярное обслуживание продлевает жизнь автоматике. Раз в месяц я проверяю состояние фильтров грубой очистки и промываю их от песка и ила. Если оставить систему без присмотра, забитый фильтр приведет к падению давления, и полив станет неравномерным.
Особое внимание уделяю консервации перед зимой, особенно в регионах Сибири и Урала. Замерзшая вода расширяется и просто разрывает пластиковый корпус клапана или ПНД трубу. Мой алгоритм подготовки выглядит так:
- Отключение подачи воды из основного источника.
- Очистка всех фильтров от накопившегося мусора.
- Слив воды из низких точек системы через сливные краны.
- Продувка магистралей сжатым воздухом с помощью компрессора.
- Проверка, чтобы в клапанных боксах не осталось воды.
- Отключение контроллера от сети питания.
- Слив воды из гидрозатворов (если есть).
- Визуальный осмотр всех соединений на предмет износа за сезон.
Типичные промахи новичков
Многие начинающие цветоводы и мастера пытаются сэкономить на мелочах, что в итоге обходится дороже. Я часто видел, как люди используют обычный электрический провод для прокладки в земле — он трескается через год, и система перестает работать.
Вот список ошибок, которых стоит избегать:
- Перепутанная полярность при подключении DC-клапанов.
- Установка клапана без фильтра грубой очистки на входе.
- Неправильный подбор мощности блока питания (БП не тянет несколько клапанов).
- Слишком глубокое заложение клапанов, затрудняющее доступ.
- Использование дешевой изоленты вместо герметичных коннекторов.
- Игнорирование стрелки направления потока на корпусе.
- Отсутствие продувки системы воздухом перед зимой.
Я сам однажды сэкономил на блоке питания и купил самый дешевый китайский адаптер. В итоге при попытке открыть две зоны одновременно напряжение просело, и клапаны открылись лишь наполовину. Поток воды был таким слабым, что капельная лента просто не сработала. Теперь я всегда беру БП с запасом по мощности в 20-30%.
Ответы на частые вопросы
Почему клапан не закрывается до конца?
Скорее всего, под мембрану попала песчинка или кусочек уплотнителя. Нужно разобрать верхнюю часть клапана и промыть мембрану под проточной водой.
Можно ли ставить клапаны последовательно?
Технически можно, но это бессмысленно и создает лишнее сопротивление. Правильно ставить их параллельно, разводя потоки по разным зонам.
Какой провод выбрать для прокладки в земле?
Используйте только кабель с полиэтиленовой изоляцией (ПЭ) или специализированный кабель для систем полива. Он не боится влаги и грызунов.
Нужен ли редуктор давления перед клапанами?
Если давление в магистрали выше 4-6 бар, редуктор обязателен. Высокое давление может просто выдавить мембрану или сорвать фитинги.
Что делать, если контроллер не видит клапан?
Проверьте мультиметром сопротивление катушки соленоида. Если прибор показывает бесконечность — произошел обрыв провода или сгорела катушка.
Можно ли использовать 220В клапаны в сыром боксе?
Крайне не рекомендую. Любая утечка воды в сочетании с 220В может привести к короткому замыканию. Для таких условий идеальны 24В системы.
Как часто нужно менять мембрану?
При использовании фильтра мембрана служит 5-7 лет. Если вода грязная, проверку стоит проводить ежегодно перед началом сезона.
