Современная теплица нуждается не просто в регулярной подаче воды, а в точном соблюдении заданного режима. Объём полива зависит от культуры, стадии развития растений, температуры, влажности воздуха, солнечной активности и особенностей субстрата. Ручное управление затрудняет поддержание одинаковых условий во всех блоках, особенно если хозяйство состоит из нескольких зон с разными графиками.
Автоматическая система объединяет источник воды, накопительную ёмкость, фильтры, насосное оборудование, магистральные и распределительные трубопроводы, клапаны, датчики и контроллер. Каждый элемент влияет на остальные. Если насос создаёт недостаточное давление, удалённые линии получают меньше воды. Если напор завышен, увеличивается нагрузка на соединения, регулирующую арматуру и капельное оборудование.
Поэтому проектирование начинают не с выбора конкретной модели насоса, а со сбора исходных данных. Необходимо определить пиковый и минимальный расход, требования поливочных устройств к давлению, характеристики источника, количество зон и возможные сочетания их одновременной работы. Только после этого можно выбирать оборудование и формировать алгоритм управления.
Какие задачи решает автоматическая система полива
Основная задача автоматики — подавать заданный объём воды в нужную зону в установленное время. Контроллер открывает электромагнитные клапаны, запускает насосное оборудование и завершает цикл после выполнения программы. Команды могут формироваться по расписанию, показаниям датчиков влажности или данным общей системы управления микроклиматом.
При этом автоматика должна учитывать изменение водоразбора. Когда работает одна небольшая зона, потребность в воде невелика. При подключении нескольких блоков расход возрастает. Насосная установка должна изменять производительность так, чтобы давление оставалось в допустимом диапазоне и не зависело от количества открытых клапанов.
Грамотно настроенная система также контролирует аварийные ситуации. Она может остановить насос при отсутствии воды в резервуаре, сообщить о выходе давления за допустимые пределы или зафиксировать слишком длительную работу, связанную с утечкой. Чем крупнее хозяйство, тем важнее возможность сохранять историю параметров и передавать сообщения ответственному сотруднику.
Как рассчитать расход воды
Расход определяют отдельно для каждой поливочной зоны. В капельной системе учитывают количество эмиттеров и производительность одного элемента. Для дождевателей или туманообразующих форсунок используют паспортный расход при требуемом рабочем давлении. Полученное значение показывает, сколько воды потребуется при одновременной работе всех потребителей внутри зоны.
Затем составляют график включения. Суммировать производительность всей теплицы нужно только тогда, когда все зоны действительно должны работать одновременно. Последовательное включение позволяет уменьшить максимальный расход, снизить нагрузку на источник и сократить требуемую мощность насосной установки. Однако слишком сильное дробление увеличивает общую продолжительность поливочного цикла.
Для расчёта необходимо собрать:
- расход каждой зоны и возможные сочетания их работы;
- продолжительность и периодичность полива;
- производительность скважины или наружной сети;
- объём накопительного резервуара;
- потребность в воде для промывки фильтров и трубопроводов;
- перспективу подключения новых тепличных блоков.
Если источник не способен обеспечить пиковый расход, воду предварительно накапливают в резервуаре. Скважинный или подающий насос наполняет ёмкость в относительно равномерном режиме, а повысительная установка забирает воду в соответствии с текущей программой полива. Такая схема помогает согласовать ограниченный дебит источника с кратковременным высоким потреблением.

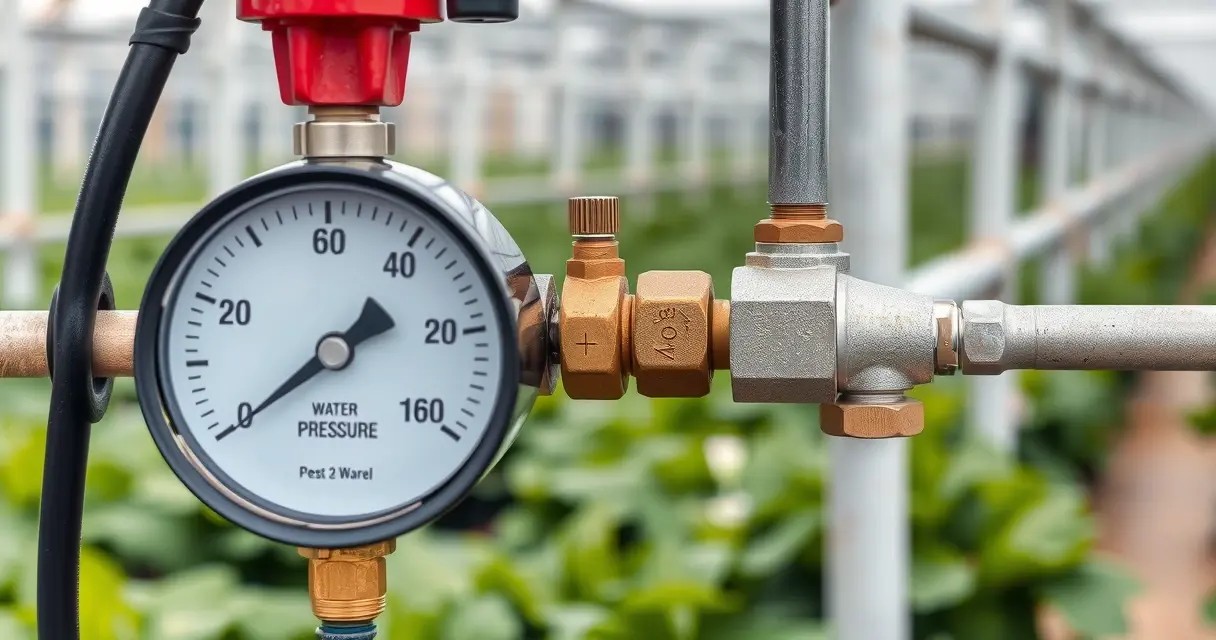

Как определить необходимое давление
Насос должен создать давление, достаточное для работы самой неблагоприятной зоны. В расчёт входят требования капельных линий, форсунок или дождевателей, перепад высот, а также потери в трубах, фильтрах, клапанах и фитингах. Проверять нужно не только давление возле насосной, но и значение перед удалённым потребителем.
Гидравлические потери зависят от расхода и внутреннего диаметра трубопровода. При увеличении скорости движения воды сопротивление возрастает. Поэтому попытка компенсировать слишком узкую магистраль более мощным насосом приводит к дополнительным расходам энергии, но не устраняет причину проблемы.
В практических материалах по теме автоматизация полива полезно рассматривать рабочую точку системы — сочетание расхода и напора, которое оборудование должно обеспечивать одновременно. Выбор по максимальной подаче или предельному напору отдельно не показывает, как установка будет работать в реальной сети.
Не следует закладывать чрезмерный запас давления. Его приходится снижать клапанами или регуляторами, а часть потреблённой энергии превращается в бесполезные потери. Кроме того, повышенный напор может превышать допустимые значения для фильтров, капельных лент, соединений и измерительного оборудования.

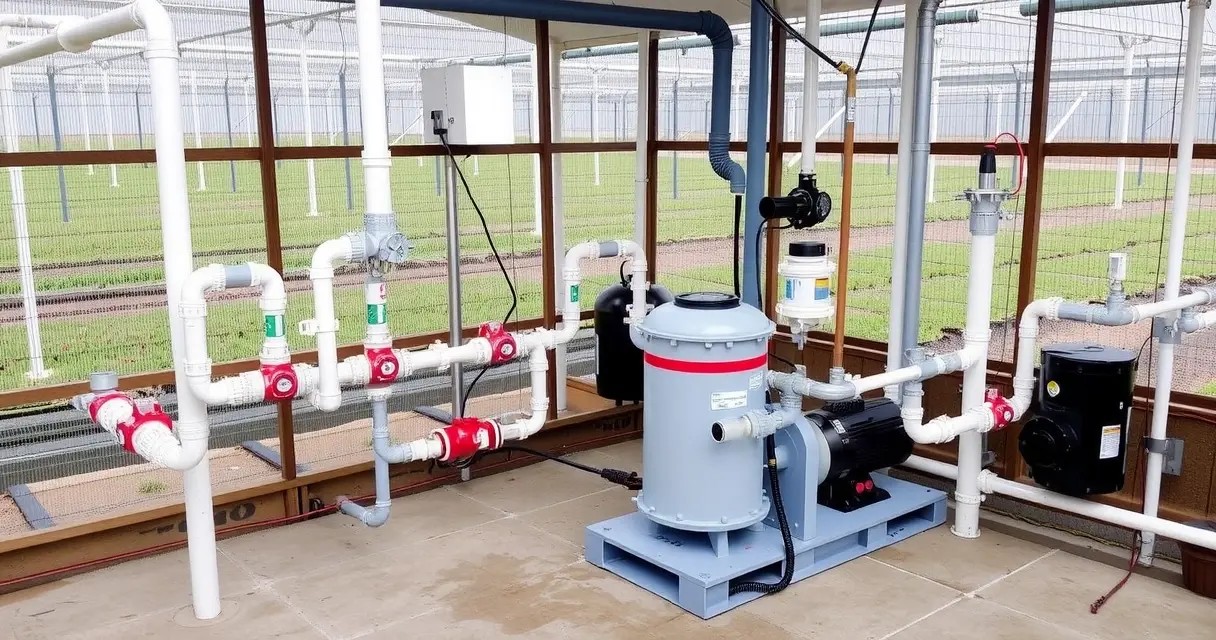

Когда достаточно одного насоса, а когда нужна станция
Один насос подходит для сравнительно небольшой системы с постоянным или слабо меняющимся расходом. Если зоны имеют близкие параметры и запускаются по одной, производительность можно регулировать частотным преобразователем. При этом следует проверить допустимый диапазон частоты, минимальный расход через насос и условия охлаждения двигателя.
На крупном объекте водопотребление меняется в более широких пределах. Один агрегат, рассчитанный на максимальную нагрузку, при работе небольшой зоны может оказаться далеко от оптимального режима. В этом случае применяют несколько насосов: автоматика запускает дополнительный агрегат при росте расхода и отключает его после снижения потребления.
Для объектов, где перерыв в поливе способен нарушить технологический процесс, предусматривают резервирование. Один насос может быть полностью резервным либо несколько агрегатов совместно покрывают максимальную нагрузку, сохраняя часть производительности при отказе одной единицы. Конфигурацию выбирают по допустимой продолжительности остановки и последствиям недополива.
Изучая насосные станции для теплиц, следует сопоставлять их не только с максимальным расходом, но и со всем диапазоном работы. Важно проверить минимальную нагрузку, количество насосов, алгоритм их подключения, способ регулирования и возможность обслуживания одного агрегата без полной остановки системы.
Как работают частотное регулирование и автоматика
Датчик давления передаёт текущее значение в шкаф управления. Когда открывается поливочная зона и давление начинает снижаться, контроллер увеличивает частоту вращения двигателя. После закрытия клапана расход уменьшается, и производительность насоса также снижается. Это помогает поддерживать заданный напор без постоянного дросселирования.
Если одного агрегата недостаточно, система может подключить следующий. После снижения потребления насосы отключаются в обратной последовательности. Чередование рабочих единиц помогает выравнивать наработку и не оставлять один агрегат постоянно основным, а другой — длительно неиспользуемым.
Кроме давления, автоматика может учитывать уровень воды в резервуаре, состояние фильтров, расход и сигналы аварийных датчиков. При недостаточном уровне включение блокируется, а при критическом перепаде давления на фильтре формируется сообщение о необходимости промывки. Такие функции снижают риск работы без воды и постепенного ухудшения полива из-за загрязнения системы.
Ручной режим также необходим — для пусконаладки, промывки и технического обслуживания. При этом основные электрические защиты должны продолжать действовать. Персоналу важно понимать, какие команды разрешены в ручном режиме и как установка возвращается к автоматическому управлению.
Фильтрация и подготовка воды
Даже правильно подобранная насосная станция не обеспечит равномерный полив, если в воде присутствуют частицы, способные засорять эмиттеры. Состав фильтрации зависит от источника. Для открытого водоёма могут потребоваться предварительные решётки, отстойники и несколько ступеней очистки. Для скважины проверяют содержание песка и минерализацию.
Фильтры создают сопротивление, которое возрастает по мере загрязнения. Поэтому при расчёте напора учитывают не только чистый фильтр, но и допустимый рабочий перепад давления. Установка датчиков до и после фильтрующего узла позволяет определить момент, когда требуется промывка.
При внесении удобрений необходимо разделять подачу чистой воды и дозирование раствора. Материалы труб, клапанов, дозаторов и контактирующих деталей должны быть совместимы с применяемым составом. Обычную станцию водоснабжения нельзя автоматически назначать для перекачивания концентрированных удобрений без проверки материалов и уплотнений.
Накопительную ёмкость также обслуживают: удаляют осадок, контролируют герметичность и защищают воду от попадания мусора. Если резервуар используется для приготовления рабочего раствора, алгоритм смешивания, дозирования и промывки разрабатывают отдельно от базового управления насосами.
Зонирование и настройка сети
В одну зону объединяют участки с близкими требованиями к объёму и режиму полива. Желательно, чтобы капельные линии имели сопоставимую длину и одинаковые характеристики. Объединение потребителей с существенно разным рабочим давлением усложняет регулирование и может потребовать отдельных редукционных клапанов.
При переключении зон важно избегать резких изменений расхода. Если один клапан полностью закрывается до открытия следующего, в магистрали могут возникать скачки давления. Алгоритм можно настроить так, чтобы операции кратковременно перекрывались либо скорость насоса изменялась плавно.
После монтажа выполняют гидравлическую проверку каждой зоны. Измеряют давление в начале и конце линий, фактический расход, время заполнения и равномерность подачи. Расчётные значения могут отличаться из-за реальной длины труб, фитингов, настроек клапанов и состояния фильтров.
Результаты испытаний используют для корректировки уставок. Иногда достаточно изменить последовательность включения зон или предел давления. В других случаях приходится увеличивать диаметр участка, устранять лишнее сопротивление или разделять слишком крупную зону на две части.
Ввод в эксплуатацию и обслуживание
Перед запуском проверяют направление вращения двигателей, заполнение подводящей линии, положение арматуры и сигналы датчиков. Испытания проводят при минимальном, среднем и максимальном расходе. Отдельно имитируют низкий уровень воды, отказ рабочего насоса и потерю сигнала давления.
Исходные показатели фиксируют в журнале: давление, расход, ток двигателей, количество работающих насосов и продолжительность цикла. Эти данные помогают в дальнейшем замечать отклонения. Если при прежнем режиме полив занимает больше времени, следует проверить фильтры, утечки, клапаны и фактическую производительность оборудования.
С вариантами комплектных повысительных установок можно ознакомиться в профильном разделе: https://www.jetexpumps.ru/nasosnye-stantzii/povysheniya-davleniya-jetex-v/. Каталог используют как справочный материал, а окончательное решение принимают после гидравлического расчёта, проверки источника воды и определения требований к резервированию.
Плановое обслуживание включает очистку фильтров, осмотр соединений, проверку мембранной ёмкости, датчиков и электрических компонентов. Перед началом сезона желательно запустить все зоны, убедиться в исправности резерва и проверить передачу аварийных сообщений.
Как оценить результат автоматизации
Правильно настроенная система поддерживает давление в заданном диапазоне при работе разных зон. Поливочные линии получают расчётный расход, а насосы не запускаются слишком часто и не работают постоянно на предельной мощности. Оператору не приходится вручную компенсировать изменения давления открытием или закрытием арматуры.
Эффективность оценивают не только по работе оборудования, но и по результату в теплице. Сравнивают равномерность увлажнения, фактический расход воды, продолжительность циклов и количество аварийных остановок. Данные за несколько недель позволяют выявить участки с завышенным или недостаточным потреблением.
После расширения хозяйства расчёт пересматривают. Новые тепличные блоки меняют пиковый расход, сопротивление сети и график работы. Подключать дополнительные потребители без проверки существующей станции рискованно, даже если первоначально оборудование выбиралось с запасом.
Автоматический полив работает надёжно тогда, когда источник воды, резервуар, насосная установка, фильтрация, трубопроводы и программа управления согласованы между собой. Точный расчёт и регулярный контроль позволяют поддерживать стабильные условия выращивания без лишнего потребления воды и электроэнергии.
